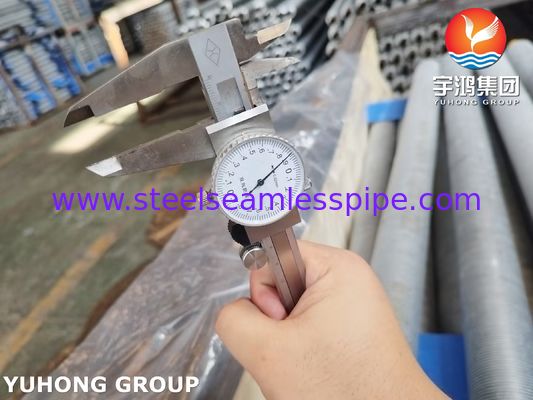

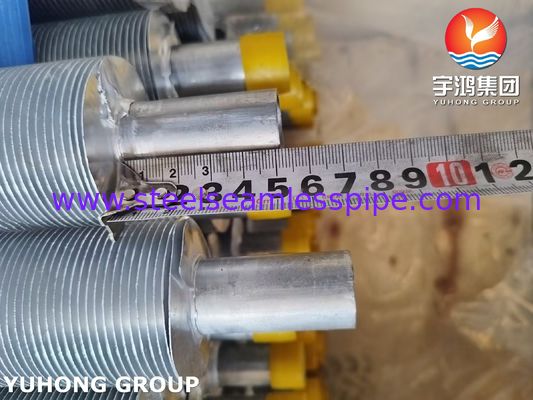

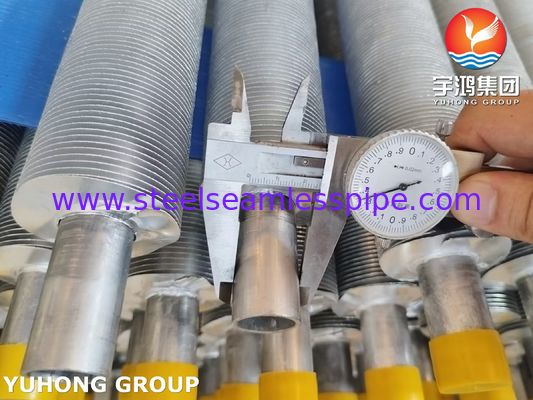

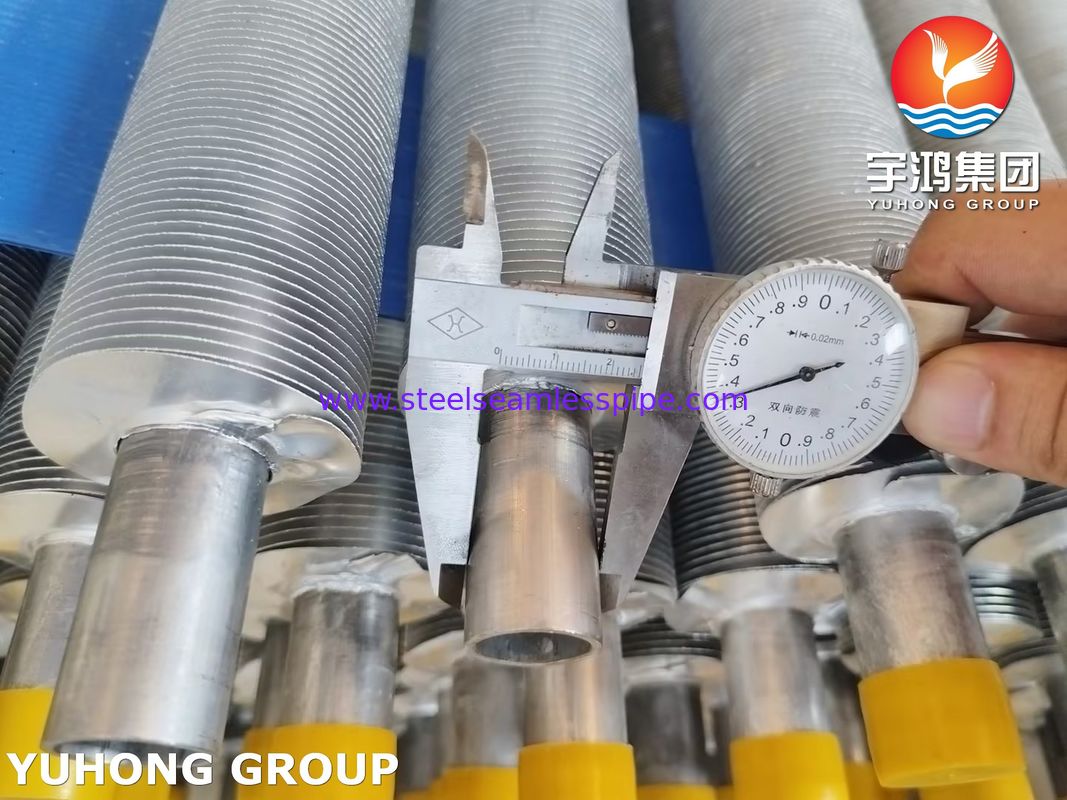

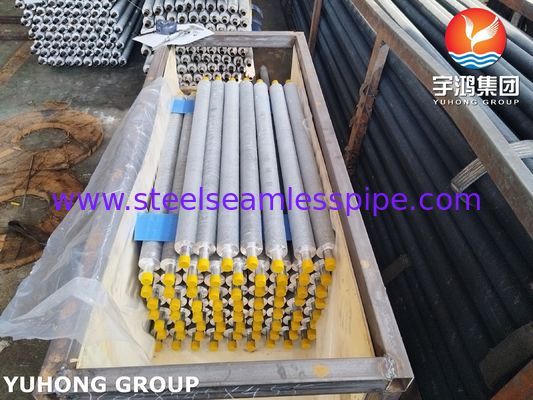

ASME SA249 Acciaio inossidabile tubo di fibra fibrosa tipo L LL KL per raffreddatore d'aria
A cosa servono i tubi a pinne?
I tubi a pinne sono i principali componenti degli scambiatori di calore: sono una serie di tubi con pinne aggiunte all'esterno per aumentare l'area di contatto con il fluido esterno,per scambiare calore e tra il fluido all'interno del tubo e il fluido al di fuori del tuboI tubi a pinne sono tubi piatti di acciaio al carbonio rivestiti di alluminio allungati con pinne di alluminio brasate.
La striscia metallica (di alluminio, rame o acciaio inossidabile) è fissata alla superficie esterna del tubo di base mediante avvolgimento, saldatura o intarsiamento.La sua funzione principale è quella di aumentare l'area di scambio di calore e migliorare l'efficienza del trasferimento di calore sul lato aereo.
La striscia della pinna è avvolta ad un angolo specifico (come un angolo elicoidale di 30°~60°) per formare una pinna a spirale continua, che può essere contrassegnata come "Tipo L".
La radice della pinna è a forma di "L" e fissata al tubo di base mediante blocco meccanico o saldatura per aumentare la resistenza al contatto tra la pinna e il tubo di base e prevenire lo scioglimento.
Il vantaggio principale può essere la resistenza alle vibrazioni o la struttura speciale di trasferimento del calore.recupero del calore residuo e altri scenari, e devono essere selezionati in base alle caratteristiche del mezzo (temperatura, corrosività), alle condizioni ambientali (velocità del vento, polvere) e ai fattori di costo.
Vantaggi principali
Trasferimento termico efficiente: la superficie estesa della pinna può raggiungere 10 ~ 30 volte quella del tubo di base, migliorando significativamente l'efficienza del trasferimento termico sul lato aereo.
Resistenza alla corrosione: se vengono utilizzati tubi di base in pinne di alluminio + acciaio al carbonio (Al-Fe bimetallico), ha sia vantaggi di costo che resistenza alla corrosione atmosferica.
Resistenza meccanica: la progettazione della radice a forma di L o il processo di saldatura assicurano che le pinne non cadano facilmente in un flusso d'aria ad alta velocità.
Economica: basso costo rispetto al tubo a pinne laminato (Incrusted Fin), adatto per applicazioni su larga scala.
SS304 Composizioni chimiche
| Elemento |
% presente |
| Carbonio (C) |
0.07 |
| Cromo (Cr) |
17.50 - 19.50 |
| Manganese (Mn) |
2.00 |
| Silicio (Si) |
1.00 |
| Fosforo (P) |
0.045 |
| Sulfuro (S) |
0.015b) |
| Nilo (Ni) |
8.00 - 10.50 |
| Acido nitroso (N) |
0.10 |
| Ferro (Fe) |
Bilancio |
SS304 Proprietà meccaniche
| Immobili |
Valore |
| Fortezza completa |
210 MPa |
| Prova dello stress |
210 min MPa |
| Resistenza alla trazione |
520 - 720 MPa |
| L'allungamento |
45 Min% |
Applicazione
Air Cooler:
Utilizzato per raffreddare petrolio e gas ad alta temperatura (come il gas di uscita dell'unità di cracking catalitico), condensazione di idrocarburi leggeri (come il recupero del GPL).
Esempio: il tubo a pinna a ferita è comunemente utilizzato nel raffreddatore d'aria standard API 661, e il tipo di pinna è selezionato in base alla temperatura media (come la pinna in acciaio inossidabile per le alte temperature).
Sistema di recupero del calore residuo:
Per recuperare il calore in una caldaia a gas di scarico, il materiale delle pinne deve essere resistente all'ossidazione ad alta temperatura (come l'acciaio inossidabile 409).
Apparecchiature di refrigerazione:
Tubi esterni con pinne di condensatori di ammoniaca o freon, pinne di alluminio possono ridurre il peso e prevenire la corrosione.
