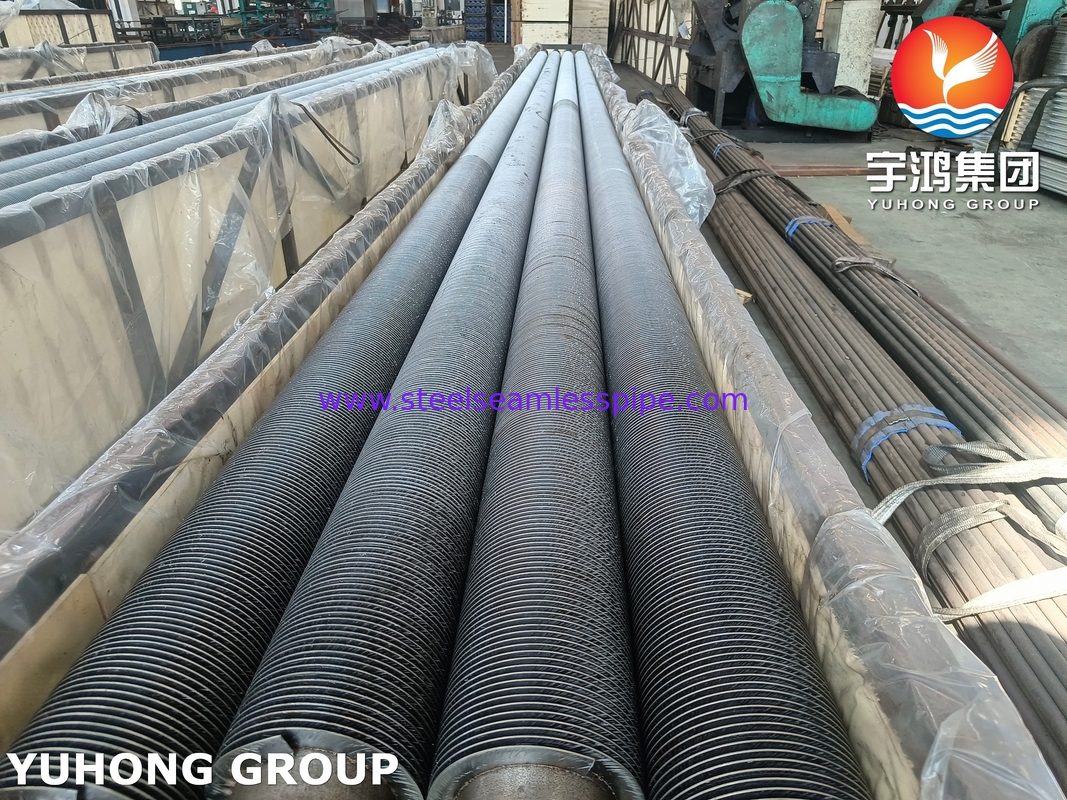

ASTM A335 P22 Tubo a pinna solida per riscaldatori e economizzatori di raffinazione

1. ASTM A335 Grado P22 è un acciaio in lega di cromo-molibdeno con le seguenti specifiche:

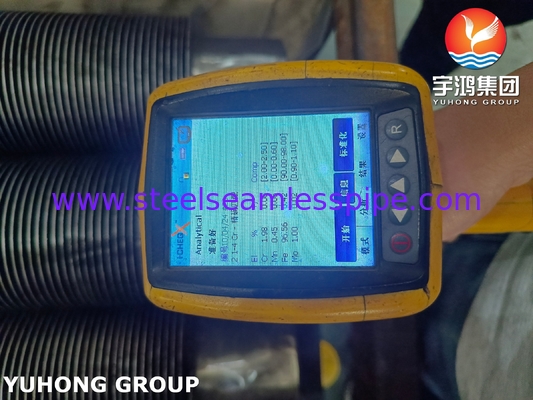

• Composizione chimica

• Proprietà meccaniche:

• Resistenza alla trazione: ≥415 MPa (60,200 psi)

  Forza di potenza: ≥ 205 MPa (29.700 psi)

  Durezza: ≤163 HBW (Brinell)

  Allungamento: ≥ 30% (in 50 mm)

• Trattamento termico

Normalizzato a 900°975°C (1652°1787°F) e temperato a 675°760°C (1247°1400°F).

2. Norme di fabbricazione e prove

Rispetto:

ASTM A335 (materiale)

ASME BPVC sezioni I e VIII (progettazione a pressione)

TEMA (Associazione dei produttori di scambiatori termici) per i fasci di tubi a pinne.

Esame:

Test idrostatico: pressione di progettazione di 1,5 volte per oltre 10 secondi.

Test non distruttivi (NDT):

Test a ultrasuoni (UT) per l'integrità del tubo di base.

Test di penetrazione dei coloranti (PT) per le giunzioni di saldatura.

3. Configurazioni specifiche per applicazioni

Caldaie per centrali elettriche:

Super riscaldatori: pinne ottimizzate per il gas di combustione a 400-600°C e resistenti all'erosione delle ceneri.

Economisatori: disegni a bassa densità di pinne (3 ̊5 FPI) per ridurre al minimo l'inquinamento.

Caldaie per raffinerie:

Punte di pinne in acciaio inossidabile per la resistenza alla sulfidazione in ambienti ricchi di H2S.

Unità di recupero del calore residuo:

Distanza tra le pinne personalizzata per la gestione dei gas di scarico carichi di particolato (ad esempio forni di cemento).

4. Vantaggi rispetto alle pinne dentate/incorporate

• Durabilità: Nessun rischio di allentamento delle pinne o di intrappolamento di detriti (critico in ambienti di cenere/slag).
• Resistenza alla stanchezza termica: la costruzione monolitica sopporta rapidi oscillazioni di temperatura.
• Facile da pulire: le superfici lisce delle pinne riducono l'inquinamento nei flussi di gas sporchi.
