ASTM A335 P22 Tubo senza cuciture in acciaio legato con 11-13CR HFW Fin Tube per bobina di convezione

ASTM A335 P22 tubo senza saldatura in acciaio legato con 11-13CR, tubo HFW fin, per bobina di convezione

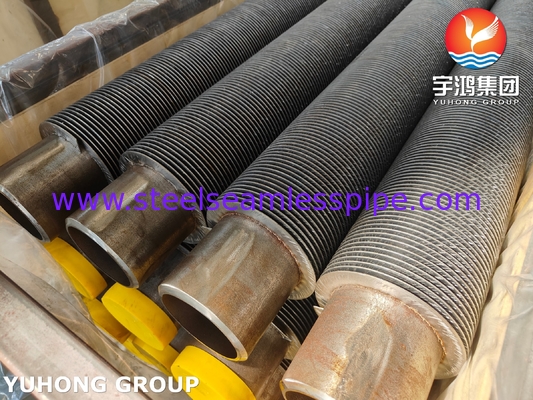

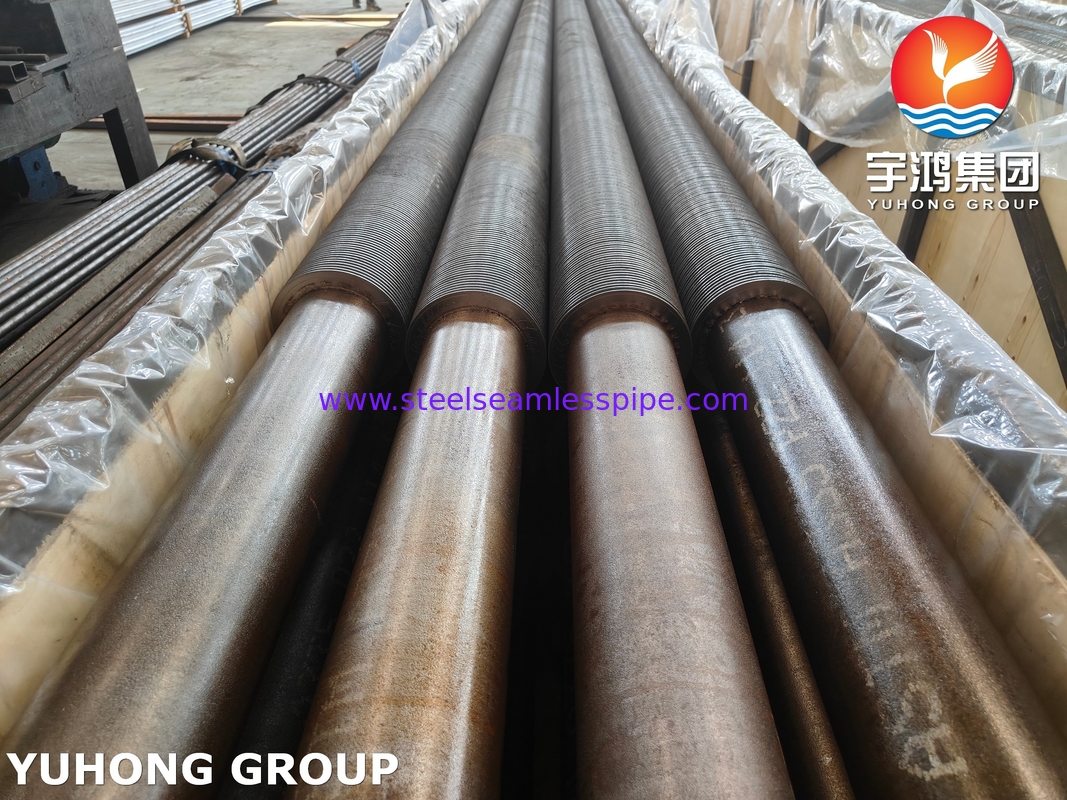

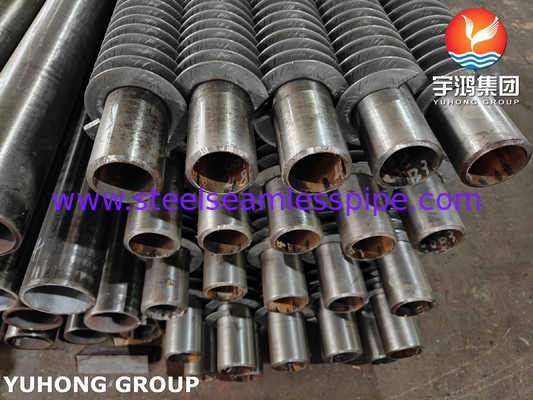

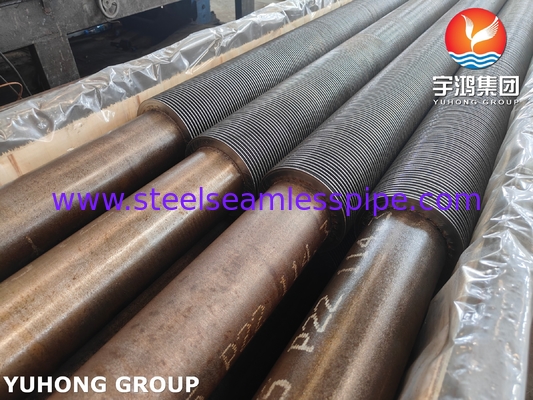

1. Visualizzazione del prodotto

IlTubo senza saldature in acciaio legato ASTM A335 P22 con tubo a pinna HFW al 11-13% di cromo (Cr)è progettato per un trasferimento di calore ad alta efficienza in ambienti a temperatura e pressione estreme.Combinando la resistenza ad alte temperature dell'acciaio in lega P22 con la resistenza alla corrosione delle pinne ricche di cromo, questo prodotto è ideale per bobine di convezione in caldaie, riscaldatori e sistemi termici industriali.

2- Norme dei materiali e composizione chimica

Tubo di base: acciaio legato ASTM A335 P22

Striscia di pinna: acciaio al cromo 11-13%

3Proprietà meccaniche

4. Principali vantaggi

1. Durabilità ad alte temperature

   • L'acciaio in lega P22 resiste a temperature fino a650°Ccon una resistenza al sollevamento superiore, ideale per super riscaldatori e riformatori.

   • Le pinne di cromo resistono all'ossidazione nei gas di combustione e negli ambienti acidi.

2. Resistenza alla corrosione e alla solfidazione

   • Le pinne di 11-13Cr impediscono la crepa della sulfidazione in atmosfere ricche di zolfo (ad esempio, riscaldatori di raffinazione).

3. Trasferimento di calore ottimizzato

   • Le pinne HFW aumentano la superficie dello scambio termico di4 ¢ 6 x, migliorando l'efficienza mantenendo una bassa caduta di pressione.

4. Qualità di saldatura robusta

   • La saldatura ad alta frequenza garantisce la resistenza del legame tra pinna e tubo ≥85% del metallo comune, convalidata da prove di taglio.

5. Soluzione conveniente

   • Combina le prestazioni ad alta temperatura del P22 con la resistenza alla corrosione dell'acciaio Cr, riducendo i tempi di fermo e i costi di manutenzione.

5. Produzione e controllo della qualità

1. Produzione di tubi di base

   • Fabbricazione senza saldature mediante estrusione a caldo o perforazione rotativa conforme alla norma ASTM A335.

   • Trattamento termico:900 ∼ 940°C, temperato a690 ∼ 730°Cper una microstruttura ottimale.

2. Processo di saldatura delle pinne

   • Accoppiamento delle pinne HFW: velocità di saldatura8 ̊25 m/min, frequenza200 ∼ 450 kHz.

   • Discarica di tensione post-saldatura (PWHT) a600 ∼ 650°Cper eliminare le sollecitazioni residue.

3. Test e certificazione

   • Prova non distruttiva (NDT): 100% UT/RT sul tubo di base; PT/MT sulle saldature.

   • Prova idrostatica: 1,5x pressione di progettazione (conforme alla norma ASME B31.1).

   • Certificati: Sezione II ASME, EN 10204 3.1, e PED 2014/68/UE.

6Applicazioni

7. Confronto con le alternative
