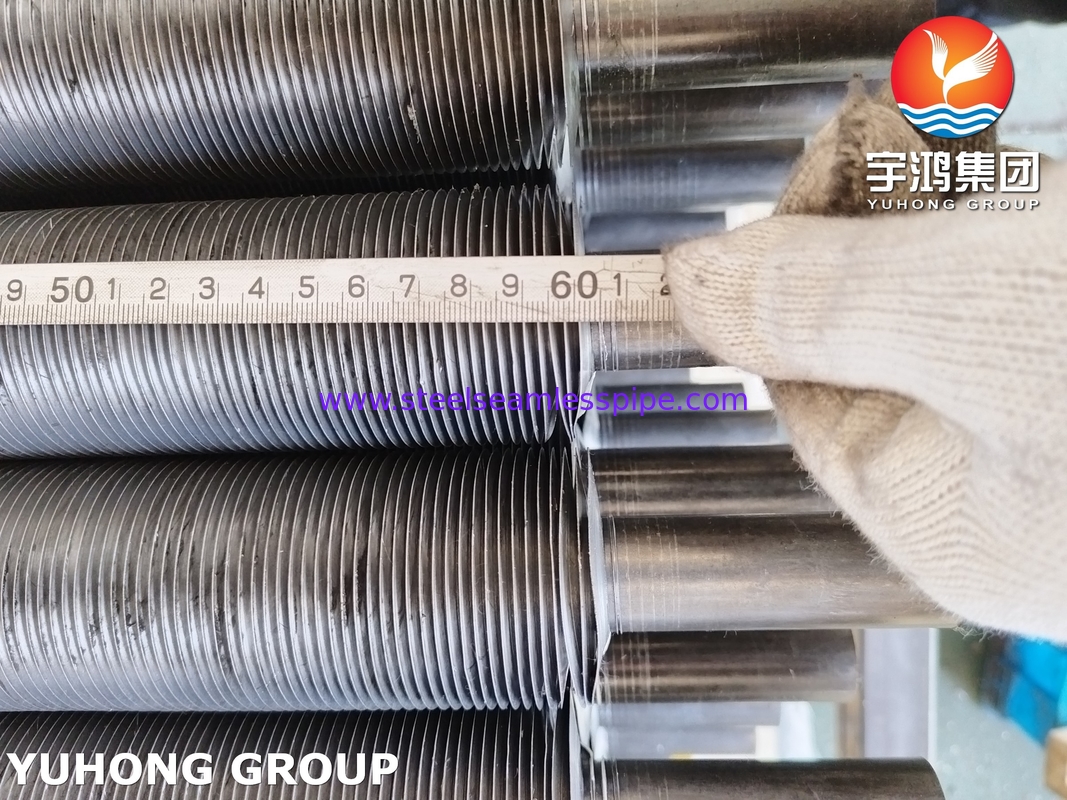

ASTM A213 T5 Tubo a pinna incorporato tipo G
ASTM A213 T5 tubo a pinne di tipo G incorporato è una soluzione professionale per sistemi di recupero del calore dei gas di scarico e caldaie ad alta temperatura.
Il design delle pinne incorporate si presta bene in ambienti di cenere.e parametri di temperatura e pressione, e la tecnologia di saldatura ad alta frequenza è preferita per garantire la resistenza dell'incollaggio.
Per le esigenze di corrosione estrema o di temperature più elevate, si raccomanda di aggiornare il materiale (come T9/T91) o la protezione del rivestimento.La manutenzione regolare e il monitoraggio intelligente possono prolungare significativamente la vita del fascio di tubi e migliorare l'efficienza energetica del sistema.
T5 Tubo senza cuciture Composizione chimica:
| Componenti chimici (%) |
| Grado |
C |
M |
P |
S |
- Sì. |
Cr |
Mo. |
V. |
Nb |
N |
Al |
altri |
| T5 |
0.15 |
0.30-0.60 |
≤ 0.025 |
≤ 0.025 |
0.5 |
4.0-6.0 |
0.45-0.65 |
|
|
|
|
|
| T5b |
0.15 |
0.30-0.60 |
≤ 0.025 |
≤ 0.025 |
1.0-2.0 |
4.0-6.0 |
0.45-0.65 |
|
|
|
|
|
T5 Requisiti per il trattamento termico dei tubi senza cuciture
| Grado |
Numero UNS |
Tipo di trattamento termico |
Temperatura di austenitizzazione/soluzione, min o intervallo °F [°C] |
Temperatura di ricottura o temperatura subcritica, Min o intervallo °F [°C] |
| T5 |
K41545 |
normalizzazione e temperatura a caldo pieno o isotermo |
- Sì, signore. |
1250 [675] |
| T5b |
K51545 |
normalizzazione e temperatura a caldo pieno o isotermo |
- Sì, signore. |
1250 [675] |
T5 Tubi requisiti di trazione e durezza:
| Proprietà meccaniche |
| Grado |
Strassatura |
Reddito |
L'allungamento |
Durezza |
| Forza (Mpa) |
Forza (Mpa) |
(%) |
|
| T5 |
≥ 415 |
≥205 |
≥ 30 |
≤ 89HRB |

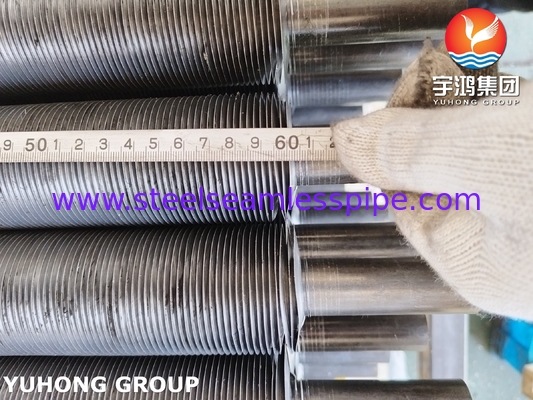

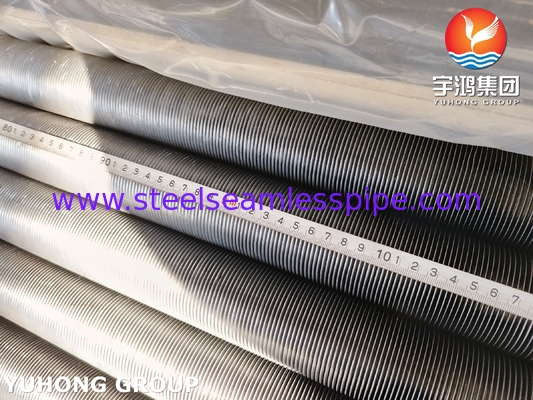

Visualizzazione
tubi a pinne HFW (saldati ad alta frequenza)sono componenti di scambiatori di calore costituiti da un tubo di base con pinne saldate esternamente. Le pinne sono attaccate al tubo utilizzando una corrente elettrica ad alta frequenza, creando un solido legame metallurgico.Questa progettazione massimizza la superficie per un efficiente trasferimento di calore in applicazioni come le caldaie, raffreddatori d'aria ed economizzatori.
-
-
Materiale del tubo:
Il tubo principale è in genere realizzato in materiali come acciaio al carbonio, acciaio inossidabile o altre leghe, a seconda dei requisiti specifici dell'applicazione.
di larghezza superiore a 20 mm
Le pinne sono a spirale e dentate, il che significa che sono avvolte a elica intorno alla superficie esterna del tubo principale, formando un modello a spirale continuo.Le serrature aggiungono turbolenza al flusso di aria o gas, migliorando il trasferimento di calore.
Processo di saldatura:
Le pinne sono saldate alla superficie esterna del tubo principale, garantendo un legame forte e durevole tra il tubo e le pinne, consentendo un efficiente trasferimento di calore.
Configurazione elicoidale:
La configurazione elicoidale delle pinne fornisce una superficie più ampia per lo scambio di calore rispetto alle pinne rette.
Disegno a seghe:
I bordi dentati delle pinne creano turbolenze nel fluido o nel gas che scorre sopra di loro.Questa turbolenza interrompe lo strato di confine e favorisce un migliore trasferimento di calore tra la superficie del tubo e il fluido o il gas.
Efficienza del trasferimento di calore:
La combinazione di pinne elicoidali e bordi seghettati migliora l'efficienza del trasferimento di calore evitando la formazione di uno strato di confine stagno sulla superficie delle pinne.Questa progettazione è particolarmente efficace nelle applicazioni in cui è richiesto uno scambio termico ad alta efficienza.

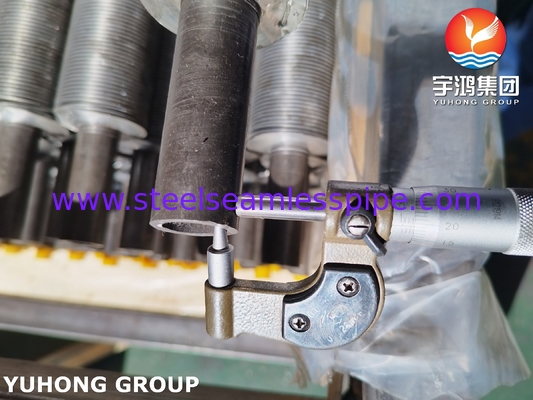

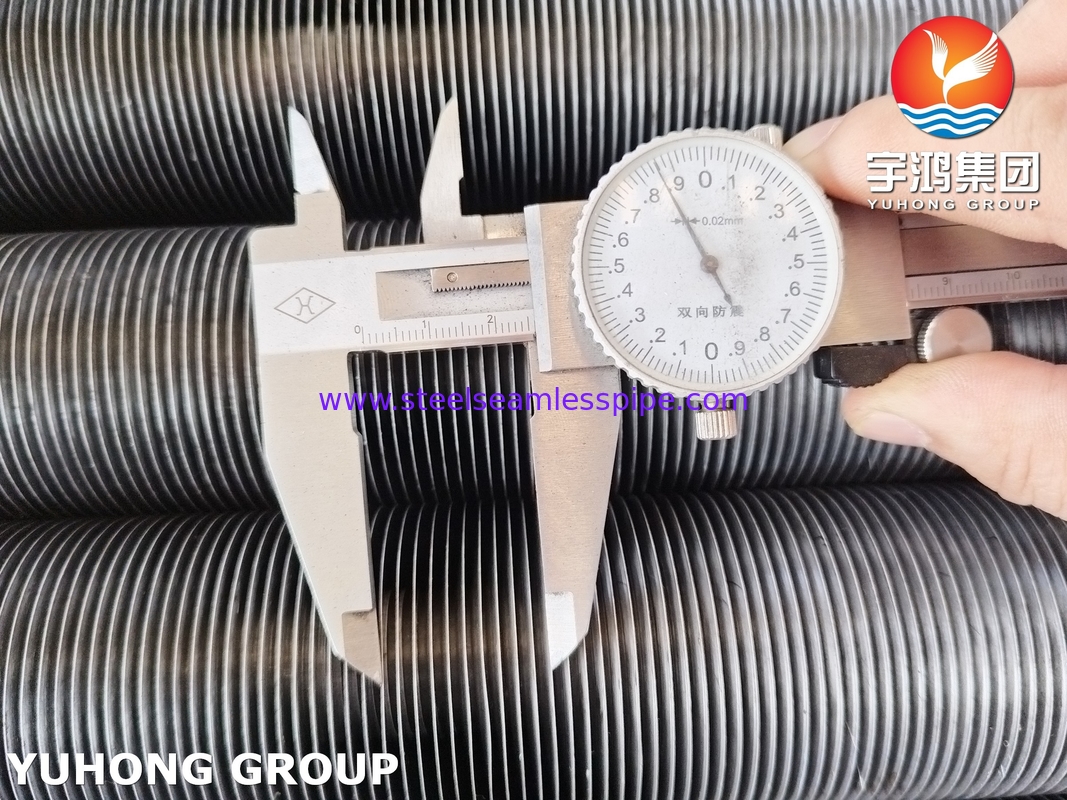

Dettagli del tubo di base Intervallo di diametro dei tubi
150,88 mm a 219 mm Spessore dei tubi: 1,651 mm a 16 mm Materiale dei tubi: tubi senza saldature in acciaio al carbonio, acciaio inossidabile, acciaio in lega di carbonio, acciaio corten, acciaio inossidabile duplex,Acciaio inossidabile super duplex S32750Spessore delle pinne: Min. 0,8 mm a Max. 4 mm Altezza delle pinne: Min. 0,25 mm (6,35 mm) a Max.1Densità delle pinne: Min 43 pinne per metro a max 287 pinne per metro Materiale: acciaio al carbonio, acciaio inossidabile, acciaio legato, acciaio corten, acciaio duplex e legata incoloy.
Adotta la tecnologia a spirale di saldatura ad alta frequenza, la tecnologia brevettata nazionale con alimentatori ad alta frequenza come fonte di calore per riscaldare la striscia d'acciaio, il tubo d'acciaio allo stesso tempo,Io lo faccio saldare insieme come un tutto.Questa tecnologia ha caratteristiche quali elevata efficienza termica, grande area di dissipazione del calore, lunga durata di vita, temperatura di adattamento di gamma, alta pressione, ecc.
I vantaggi del tubo a pinna a spirale di saldatura ad alta frequenza
1L'installazione è semplice ed economica La lunghezza massima del tubo a pinne a spirale di saldatura ad alta frequenza può raggiungere i 6 metri, riducendo così i punti di attacco, rendendo l'installazione più economica.efficienti, e riduce anche la probabilità di perdite di giunzioni.
2. Facile manutenzione Dopo l'installazione, il tubo a pinna a spirale ad alta frequenza non ha più bisogno di essere mantenuto.
3. Alta efficienza L'area di dissipazione del calore del tubo a pinna a spirale di saldatura ad alta frequenza è più di 8 volte quella del tubo a luce.
4. Lunga durata di vita delle pinne e dei tubi con elevata resistenza meccanica, quindi la resistenza alla trazione è superiore a 200 mpa. Sia all'interno che all'esterno del tubo sono tutti realizzati con lavorazione galvanizzata a caldo.Materiale delle pinne saldabile: acciaio al carbonio, acciaio inossidabile, acciaio legato, acciaio resistente alla corrosione.
Applicazioni
Caldaie per centrali elettriche:
Super riscaldatore, riscaldatore e tubo economizer, resistente al vapore a 540°C/15 MPa.
Sistema di recupero del calore di scarico dei gas di combustione (come il pre riscaldatore ad aria).
Unità petrolchimica:
Tubi a pinne della caldaia a calore di scarico (CO Boiler) dell'unità di cracking catalitico (FCCU).
Sezione di convezione del forno di riscaldamento alimentare del reattore di idrogenazione (caldaia a fuoco).
Sistema di forno industriale:
Tubi radianti del forno di trattamento termico, scambiatore di calore dei gas di combustione del forno di ricottura.
