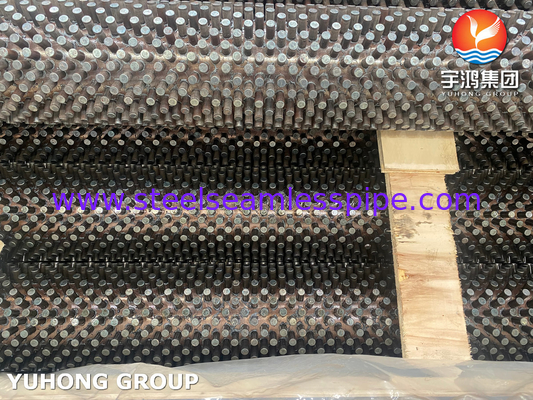

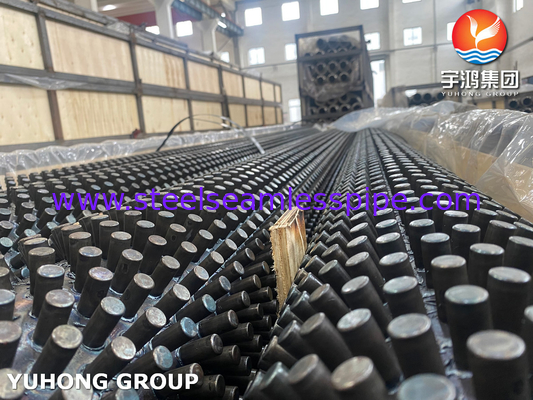

ASTM A213 T9 Tubo senza cuciture in acciaio di lega a spillo per riscaldatori d'aria ed economizzatori

Caratteristiche chiave del tubo a spillo ASTM A213 T9

1. Composizione del materiale

• Il grado T9 è un acciaio a bassa lega contenente ~ 9% di cromo e ~ 1% di molibdeno, che offre una migliore resistenza all'ossidazione e alla corrosione a temperature elevate rispetto all'acciaio al carbonio.
• Conforme alla norma ASTM A213, che copre le caldaie, i super riscaldatori e i tubi per scambiatori di calore in acciaio ferritico e austenitico senza saldatura.

2- Disegno a puntini.

• I puntini (pini o proiezioni) sono saldati con resistenza alla superficie esterna del tubo per migliorare il trasferimento di calore nelle applicazioni gas-liquido o gas-vapore.
• I materiali comuni per i bastoni includono acciaio al carbonio, acciaio inossidabile o acciaio legato a seconda delle condizioni di servizio.

3. Norme e specifiche

• ASTM A213: copre tubi senza cuciture per il servizio ad alta temperatura.
• ASME SA213: versione equivalente del codice ASME per caldaie e recipienti a pressione.
• Norme di saldatura a puntino: in genere segue AWS C1.1 per la saldatura a resistenza.

4. I vantaggi dei tubi a becco

• Miglioramento del trasferimento di calore dovuto all'aumento della superficie.
• Riduzione dell'inquinamento e miglioramento del flusso di gas nelle applicazioni dei gas di combustione.
• Migliore durata in ambienti corrosivi ad alta temperatura.

5. Fabbricazione e collaudo

• Fabbricazione di tubi senza cuciture (riciclati a mandrello o estrusi).

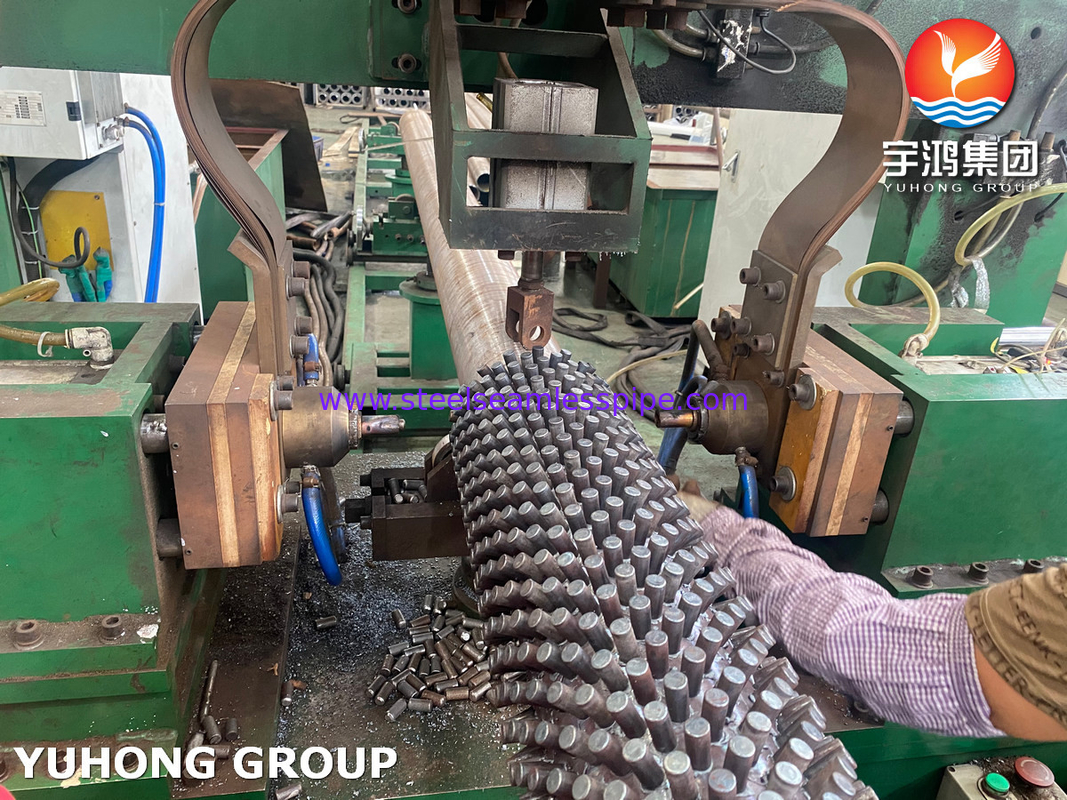

• Saldatura a punta eseguita in condizioni controllate.
• Test non distruttivi (NDT), quali i test idrostatici, ultrasonici o di corrente vorticale.
• Prova chimica e meccanica secondo i requisiti ASTM A213.

ASTM A213 T9 Applicazione di tubi a spillo

Il tubo a stucco ASTM A213 T9 è specificamente progettato per ambienti ad alta temperatura e pressione in cui è fondamentale un miglior trasferimento di calore e una maggiore resistenza all'ossidazione/corrosione.Di seguito sono riportate alcune applicazioni principali in cui questo tubo eccelle:

1. Caldaie per il recupero del calore residuo (WHRB)

• Utilizzato in HRSG (Heat Recovery Steam Generators) nelle centrali elettriche e nelle raffinerie per recuperare il calore dai gas di scarico (ad esempio, gas di scarico delle turbine a gas).

Perche' T9?

• Resiste alla sulfidazione e all'ossidazione in ambienti di gas di combustione (fino a ~ 1,100 ° F / 593 ° C).
• I puntini aumentano l'efficienza di assorbimento del calore dai gas caldi.

2. Caldaie a carbone e a biomassa

• Sezioni di passaggio di convezione e di economizer in cui le temperature dei gas di combustione sono elevate (~ 800 ∼ 1200 °F / 427 ∼ 649 °C).

Perche' Studded?

• Previene l'inquinamento delle ceneri interrompendo il flusso di gas.
• Migliora la raccolta del calore nelle zone a bassa temperatura.

3. Caldaie a letto fluidizzato (CFB e BFB)

• Utilizzato nelle caldaie a letto fluidizzato circolante (CFB) e a letto fluidizzato a bolla (BFB).

Perche' T9?

• Resistente all'erosione e alla corrosione dei materiali abrasivi.
• Il contenuto di molibdeno contribuisce alla resistenza al sollevamento sotto carichi ciclici.

4. Rafinerie e riscaldatori petrolchimici

• Sezioni di convezione dei riscaldatori a fuoco (ad esempio, riscaldatori a olio greggio, forni riformatori).

Perché i tubi con i bocchetti?

• Massimizza il recupero del calore dai gas di combustione caldi.
• Riduce i punti caldi migliorando la distribuzione del calore.

5. Riscaldatori d'aria ed economizzatori

• Riscaldatori d'aria rigenerativi nelle centrali elettriche.

Perche' T9?

• Gestisce i gas di combustione contenenti zolfo meglio dell'acciaio al carbonio.
• I puntini impediscono l'accumulo di ceneri volanti e migliorano l'efficienza termica.
