tubi di saldatura a alta frequenza a spirale serrata

tubi di saldatura a alta frequenza a spirale serrata

I tubi a pinne solide HFW (High-Frequency Welded) sono componenti specializzati per lo scambio di calore utilizzati in varie applicazioni industriali.Sono progettati per migliorare l'efficienza del trasferimento di calore aumentando la superficie disponibile per lo scambio di caloreEcco una panoramica delle loro caratteristiche e applicazioni principali:

Caratteristiche chiave
1- Costruzione:
- Tubo di base: generalmente in acciaio al carbonio, acciaio inossidabile o altre leghe.
- pinne: le pinne solide sono saldate sulla superficie esterna del tubo di base con la tecnologia di saldatura ad alta frequenza.

2. Saldatura ad alta frequenza (HFW):
- Questo processo garantisce un forte legame metallurgico tra le pinne e il tubo di base, garantendo un'eccellente conduttività termica e resistenza meccanica.

3. Tipologie di pinne:
- Le pinne solide sono continue e forniscono una superficie uniforme per il trasferimento di calore.
- Le pinne possono essere elicoidali (a spirale) o longitudinali, a seconda delle esigenze di applicazione.

4- Vantaggi:
- Miglioramento del trasferimento di calore: l'aumento della superficie migliora l'efficienza dello scambio di calore.
- Durabilità: le pinne saldate sono robuste e resistenti ai danni meccanici.
- Versatilità: adatta a una vasta gamma di temperature e pressioni.
- Progettazione compatta: consente un utilizzo più efficiente dello spazio negli scambiatori di calore.

Applicazioni:
1. scambiatori di calore:
- Utilizzato negli scambiatori di calore raffreddati ad aria, negli economizzatori e nei recuperatori.
- Comune in industrie come la petrolchimica, la generazione di energia e l' HVAC.

2. Caldaie e sistemi di recupero del calore:
- Migliora l'efficienza delle caldaie e delle unità di recupero del calore migliorando il trasferimento del calore.

3Industria di trasformazione:
- utilizzati in processi che richiedono un preciso controllo della temperatura, come nell'industria chimica e alimentare.

4- Refrigerazione e aria condizionata:
- utilizzati nei condensatori ed evaporatori per migliorare l'efficienza di raffreddamento.

Considerazioni di selezione:
- Compatibilità dei materiali: assicurarsi che i materiali utilizzati per il tubo di base e le pinne siano compatibili con l'ambiente di funzionamento (ad esempio, resistenza alla corrosione).
- Densità e altezza delle pinne: ottimizzare la densità e l'altezza delle pinne in base ai requisiti specifici di trasferimento di calore e ai vincoli di spazio.
- Condizioni di funzionamento: quando si scelgono i tubi a pinne, si devono considerare fattori quali la temperatura, la pressione e le proprietà del fluido.

Manutenzione:
- L'ispezione e la pulizia periodiche sono essenziali per mantenere prestazioni ottimali, soprattutto in ambienti soggetti a macchia o corrosione.

I tubi a pinne solidi HFW sono una soluzione affidabile ed efficiente per migliorare il trasferimento di calore in varie applicazioni industriali, offrendo durata e prestazioni in condizioni difficili.

Dettagli tecnici/dettagli del tubo di base

Diametro del tubo: da 20 mm OD Min a 219 mm OD Max.

Spessore del tubo: minimo 2 mm fino a 16 mm

Materiale del tubo: acciaio al carbonio, acciaio inossidabile, acciaio in lega, acciaio corten, acciaio duplex, acciaio super duplex, inconel, alto cromo, alto nichel e incollaggio e altri materiali.

Dettagli delle pinne

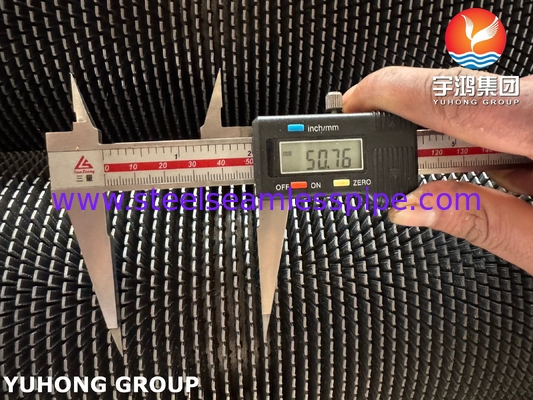

Spessore delle pinne: da min. 0,8 mm a max. 4 mm

Altezza delle pinne: Min 0,25 ̊ (6,35 mm) a Max.1.5 ′′ (38 mm)

Densità delle pinne: Min 43 pinne per metro fino a 287 pinne per metro

Materiale: acciaio al carbonio, acciaio inossidabile, acciaio in lega, acciaio corten, acciaio duplex e in lega.

Numero di pezzi,

tubo di base: diametro, spessore, lunghezza e specifiche del materiale.

Pinne: specifiche del materiale, tipo (solido o seghettato), altezza, spessore, spaziatura, lunghezza delle pinne e sezioni senza pinne.

Tempo di consegna richiesto.
