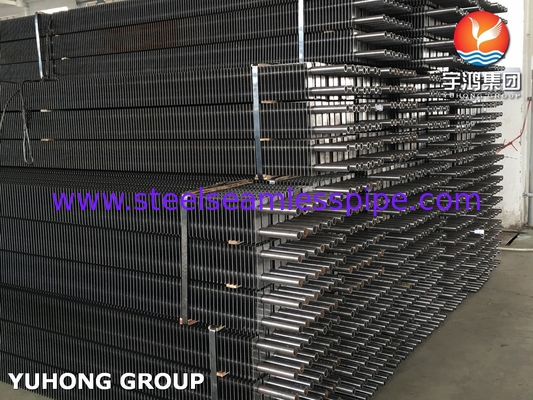

Tubo a pinna di acciaio inossidabile tipo H A213 TP316L con pinna SS SS316L per riscaldatore di fumo

Tubo a pinna di acciaio inossidabile tipo H A213 TP316L con pinna SS SS316L per riscaldatore di fumo

1.Proprietà materiali di A213 TP316L e SS316L Fin

2. Vantaggi del tubo a pinne in acciaio inossidabile H-Type A213 TP316L con pinne SS316L

• Alta resistenza alla corrosione:
  Acciaio inossidabile 316Lè altamente resistente alla corrosione, anche in ambienti ricchi di cloruri, il che lo rende la scelta ideale per i riscaldatori di fumo esposti a sostanze aggressive come gas di combustione, fuliggine,e umidità.

• Durabilità ad alte temperature:
  Entrambi.A213 TP316L- eSS316Lpuò resistere a temperature elevate (fino a 870°C/1600°F per il funzionamento continuo), rendendo questa combinazione adatta per ambienti ad alta temperatura come i riscaldatori a fumo, dove le temperature fluttuano rapidamente.

• Forza e durata:
  L'elevata resistenza di questi materiali garantisce che lo scambiatore di calore possa resistere senza guasti all'espansione termica, allo stress meccanico e alle condizioni di alta pressione.Questo porta a una vita operativa più lunga e meno problemi di manutenzione.

• Eccellente saldabilità e fabbricazione:
  Entrambi i materiali sono noti per la loro facilità di saldatura, facilitando la produzione e la fabbricazione su misura.Questo è essenziale per creare geometrie complesse e garantire contatti termici di alta qualità tra le pinne e il tubo.

• Miglioramento dell'efficienza del trasferimento di calore:
  MentreAcciaio inossidabile 316Lha una conducibilità termica inferiore a quella di materiali come rame o alluminio, l'elevata resistenza alla corrosione, la resistenza,e la tolleranza al calore lo rendono una scelta più durevole per applicazioni più impegnative come gli scaldafumiLa configurazione delle pinne di tipo H aiuta ad aumentare l'area superficiale per il trasferimento di calore, che è essenziale per una dissipazione efficace del calore.

• Basso mantenimento:
  A causa della superiorità della resistenza alla corrosione e al calore di SS316L e TP316L, la necessità di una manutenzione frequente è ridotta,che è particolarmente vantaggioso nelle applicazioni industriali in cui i tempi di inattività possono essere costosi.

3- Applicazioni di tubi in acciaio inossidabile tipo A213 TP316L con pinne SS316L

• Caldaie e caldaie a fumo:
  nei riscaldatori a fumo, che fanno parte di sistemi termici di centrali elettriche, raffinerie o sistemi di riscaldamento industriali,Questi materiali possono sopportare le alte temperature e i gas di scarico aggressivi (contenenti zolfo)La combinazione di:Acciaio inossidabile 316L- eTP316Lgarantisce uno scambio termico affidabile ed efficiente con un minimo di corrosione.

• Intercambiatori di calore industriali:
  I tubi a pinne in acciaio inossidabile sono spesso utilizzati negli scambiatori di calore industriali per applicazioni di riscaldamento che coinvolgono gas di combustione, dove è fondamentale un'elevata resistenza al calore e alla corrosione.

• Sistemi di recupero del calore di scarico (WHRS):
  Nei processi in cui è necessario catturare il calore di scarico (come nelle centrali elettriche o nella trasformazione industriale), il carattere duraturo delSS316LI tubi a pinne forniscono un recupero termico efficace da gas o fluidi caldi.

• Forni e forni:
  Per industrie come la ceramica, la produzione di vetro e il trattamento dei metalli, questi tubi a pinne possono essere utilizzati negli scambiatori di calore all'interno di forni e forni, dove prevalgono alte temperature.

• Industria chimica e petrolchimica:
  In ambienti dove sono presenti sia alte temperature che sostanze chimiche corrosive, la resistenza alla corrosione e le capacità termiche di questi materiali costituiscono una soluzione ideale.

4Considerazioni di progettazione

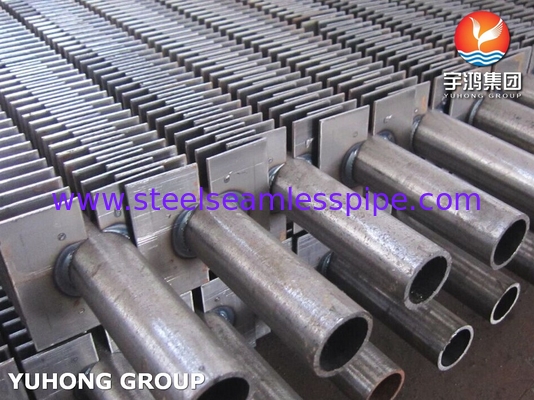

• Configurazione delle pinne tipo H:
  IlDisegno delle pinne tipo Hin genere coinvolge pinne estruite con una forma che fornisce un'eccellente superficie per lo scambio di calore mantenendo l'integrità strutturale.Aumenta la superficie disponibile per il trasferimento di calore, migliorando l'efficienza dello scambio termico senza aumentare significativamente la resistenza al flusso.

• Densità e geometria delle pinne:
  La densità delle pinne e la loro spaziatura devono essere ottimizzate in base alle condizioni di flusso dei gas di fumo e alla velocità di trasferimento di calore desiderata.mentre troppo pochi possono ridurre l'efficienza del trasferimento di calore.

• Spessore e dimensione della parete del tubo:
  Lo spessore deltubi A213 TP316Ldeve essere scelto in base alla resistenza meccanica richiesta, alla pressione di funzionamento e alle condizioni di temperatura.Le pareti più spesse possono fornire una maggiore resistenza strutturale ma possono ridurre l'efficienza del trasferimento di caloreIl diametro e lo spessore della parete devono essere selezionati in base ai requisiti specifici del sistema.

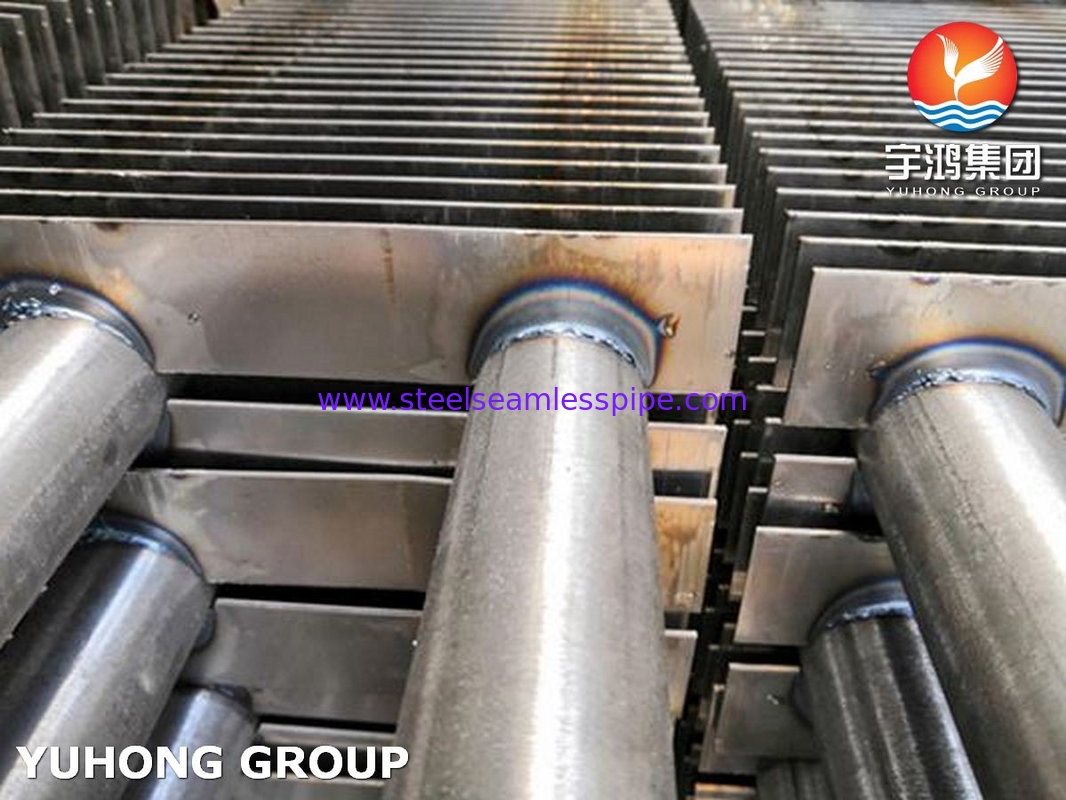

• Integrità della saldatura:
  Le tecniche di saldatura adeguate devono essere utilizzate per unire iLe pinne SS316LSe la saldatura non viene eseguita correttamente, può causare corrosione localizzata, specialmente in ambienti ad alta temperatura, che potrebbe ridurre la durata del scambiatore di calore.

• Espansione termica:
  L'acciaio inossidabile ha un coefficiente di espansione termica relativamente basso, ma in ambienti ad alta temperatura può verificarsi un'espansione differenziale tra il tubo e le pinne.La corretta progettazione e la corretta scelta dei materiali dovrebbero tener conto di ciò per evitare lo stress termico che potrebbe portare a deformazioni o guasti nel tempo.

5. Condizioni di manutenzione e di esercizio

• Pulizia e ispezione:
  MentreAcciaio inossidabile 316Lè resistente alla corrosione, è comunque importante ispezionare periodicamente se non si è verificato uno squalo o un'inquinamento,specialmente nelle applicazioni in cui i gas di combustione sono carichi di particolato (come la fuliggine) o di sostanze chimicheLa pulizia regolare garantisce prestazioni ottimali di trasferimento di calore.

• Manipolazione dei cicli ad alta temperatura:
  Poiché i riscaldatori a fumo subiscono cicli di temperature elevate e basse, i materiali devono essere scelti in modo da garantire che possano resistere al ciclo termico senza crepe o degradazione.
