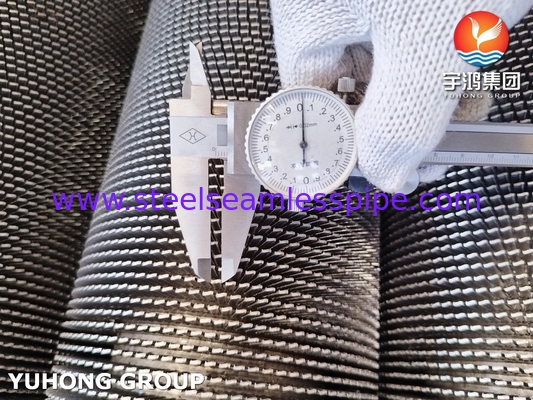

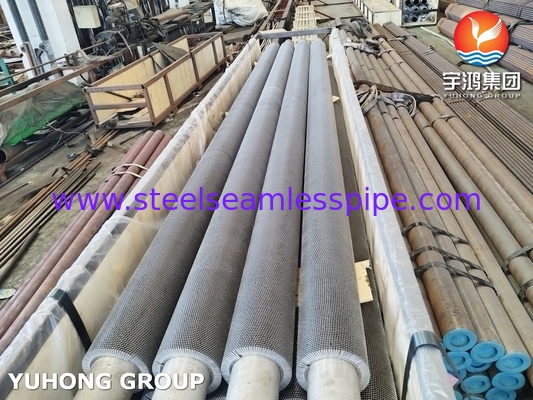

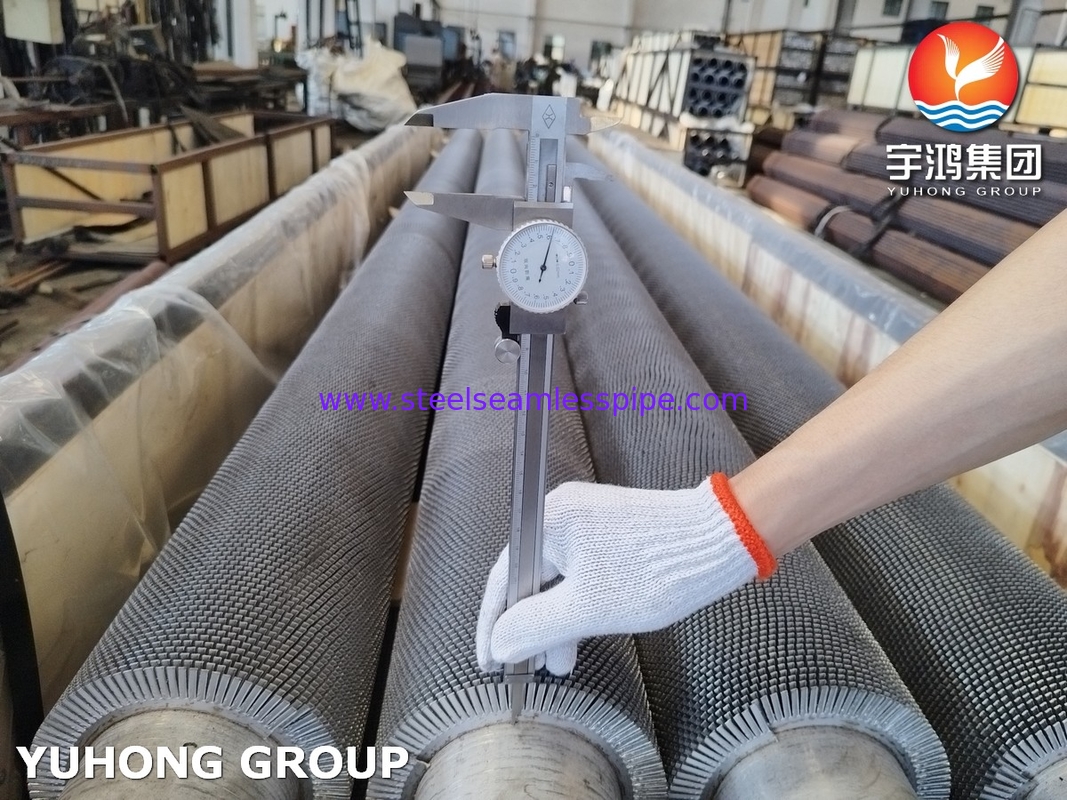

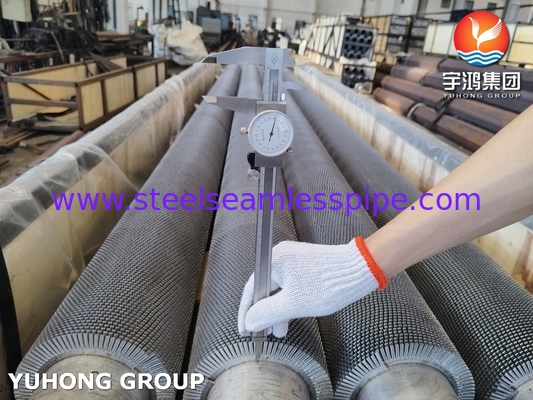

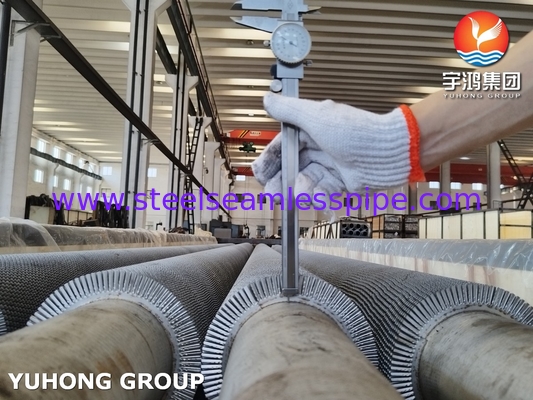

TP304H Tubo serrato a pinne in acciaio inossidabile HFW (saldatura ad alta frequenza)

Visualizzazione

TP304H tubo a pinne dentate in acciaio inossidabileè un tipo di tubo scambiatore di calore che combina le proprietà diAcciaio inossidabile TP304Hconpinne seghePer le prestazioni superiori di trasferimento di calore, specialmente in ambienti ad alta temperatura, approfondiremo i dettagli del materiale, del design e delle applicazioni tipiche.

Pelle serrate:

• Le pinne serrate su un tubo a pinne in acciaio inossidabile TP304H sono progettate per aumentare la superficie disponibile per il trasferimento di calore.La struttura dentata (o segata) migliora l'efficienza dello scambio termico creando turbolenze nel fluido che scorre intorno al tubo, interrompendo lo strato termico di confine e aumentando il contatto tra il fluido e la superficie del tubo.
• Questa progettazione migliora la velocità di trasferimento globale del calore, specialmente nei sistemi in cui il fluido circostante ha una temperatura molto inferiore a quella del fluido all'interno del tubo.
• Generazione di turbolenza: le serrature (modello a zigzag) causano il vortice del fluido intorno alle pinne, che interrompe il flusso laminare e promuove il flusso turbolento, migliorando il trasferimento di calore convettivo.

Tubo di base:

• Il tubo di base è realizzato in acciaio inossidabile TP304H, garantendo che il tubo stesso possa gestire condizioni di alta pressione e alta temperatura senza degradazione.Il tubo può essere liscio o con pinne interne,Essa trasporta il fluido necessario per trasferire il calore, in genere in uno scambiatore di calore o in un sistema di caldaie.

Vantaggi dei tubi a pinne serrate HFW:

• Trasferimento termico efficiente:

Il design delle pinne segate crea turbolenze, che aumentano il processo di trasferimento del calore aumentando la miscelazione del fluido e interrompendo lo strato termico di confine.

• Fabbricazione conveniente:

La saldatura ad alta frequenza è un metodo rapido ed efficiente per fissare le pinne al tubo di base, riducendo i costi di produzione rispetto ad altri metodi come la brasatura o il legame meccanico.

• Durabilità:

Questi tubi, soprattutto quando sono realizzati in acciaio inossidabile, offrono un'eccellente resistenza alla corrosione, rendendoli adatti a ambienti difficili come impianti chimici o applicazioni marine.

• Disegno compatto:

I tubi a pinne con pinne seghe forniscono un elevato tasso di trasferimento di calore in una progettazione compatta, particolarmente utile nei sistemi con spazio limitato.

• Personalizzazione:

I tubi a pinne serrate HFW possono essere personalizzati per soddisfare specifiche esigenze termiche e meccaniche, tra cui diametro del tubo, altezza delle pinne, passo delle pinne e scelta del materiale.

Differenze tra tubi a pinne serrate e tubi a pinne HFW

Il tubo a pinne a spirale segate è un tipo di superficie estesa irregolare sviluppata sulla base del tubo a pinne a spirale.Il suo processo di fabbricazione è simile a quello dei tubi a pinne a spirale saldati ad alta frequenza, ma la differenza è che prima di avvolgere il tubo a pinne dentate, la striscia deve essere tagliata localmente con spazi vuoti.L'apertura dei denti su pinne a spirale saldate ad alta frequenza non semplifica solo il processo di avvolgimento (riduce notevolmente la deformazione), ma ha anche vantaggi quali legame stretto, elevata resistenza, resistenza al calore agli urti e alle vibrazioni meccaniche, buone prestazioni di espansione termica, bassa perdita di flusso, forte resistenza alla corrosione,e una superficie di diffusione considerevoleNon è facile deformarsi in condizioni di lavoro a lungo termine a freddo e caldo e ha una lunga durata di vita.

Composizione chimica di SS304H

Proprietà meccanichedi SS304H

Applicazioni dei tubi a pinne serrate HFW:

• Scambiatori di calore

• Caldaie d'aria

• Caldaie

• Applicazioni automobilistiche

• Centrali elettriche

• Applicazioni marine

• Trasformazione chimica
