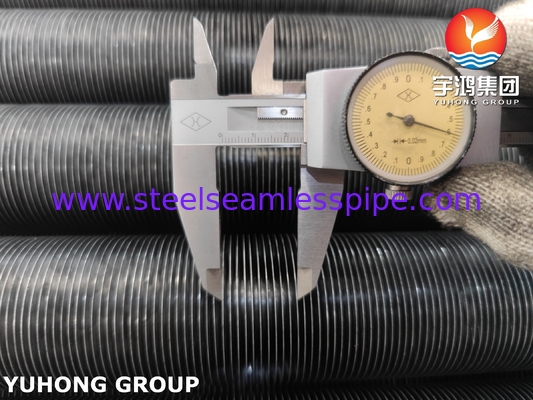

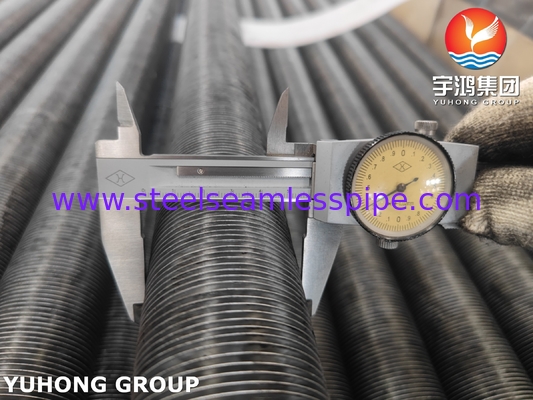

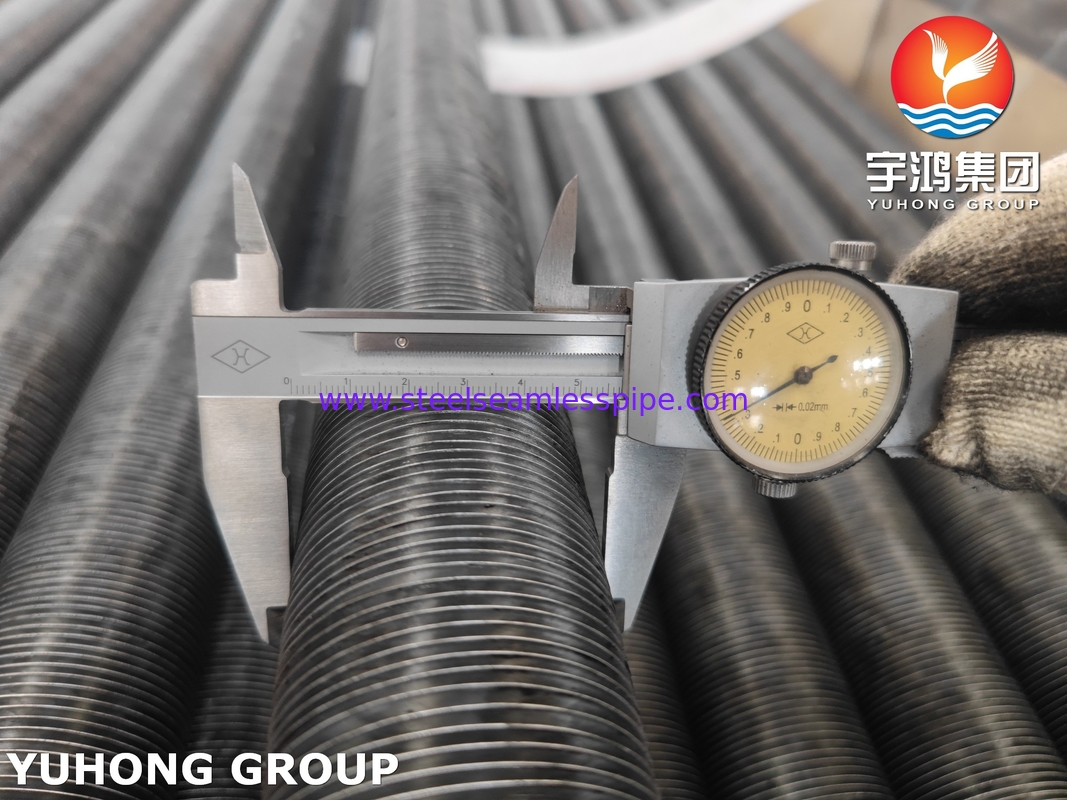

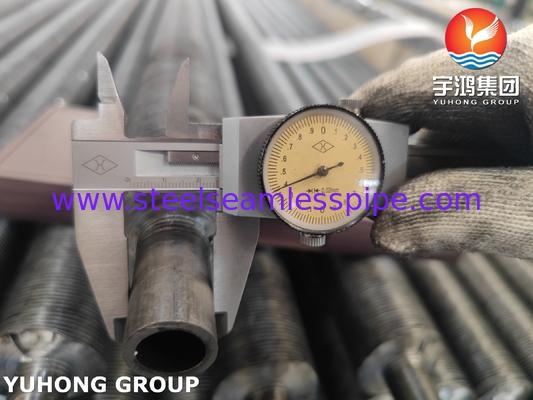

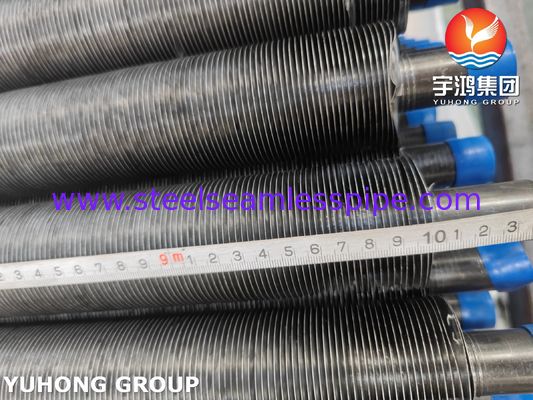

ASME SA209 TP304 Tubo in acciaio inossidabile con pinna incorporata tipo G con pinna in alluminio 1060
Il tubo a pinne incorporato è un tipo di elemento di trasferimento di calore ad alta efficienza.Inserendo le pinne in alluminio nelle scanalature prefabbricate sulla superficie del tubo di base in acciaio inossidabile, si ottiene una stretta combinazione meccanica del tubo di base e delle pinne.Questa struttura combina la resistenza alla corrosione dell'acciaio inossidabile con le elevate caratteristiche di resistenza del processo incorporato, ed è ampiamente utilizzato nelle apparecchiature per lo scambio di calore in ambienti ad alta temperatura, alta pressione e corrosivi.
Resistenza alla corrosione: il tubo di base in acciaio inossidabile e le pinne resistono agli acidi, agli alcali, allo spruzzo di sale e all'ossidazione ad alta temperatura, e hanno una durata di servizio fino a 15 o 20 anni.
Alta resistenza meccanica: il processo incorporato garantisce che le pinne non cadano sotto elevate pressioni (≤30 MPa) e ambienti di vibrazione.Il tubo con le pinne diventerà sempre più fisso durante l'uso.
Tipo G tubo a pinne incorporato è combinato con due materiali diversi
Materiale del tubo di base: acciaio al carbonio, acciaio a bassa lega, acciaio inossidabile, ottone, rame, lega rame-nickel, bronzo alluminio, lega nichel.
1Acciaio al carbonio: A179, A192, SA210 Gr A1/C, A106 Gr B
2Acciaio inossidabile: TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205
3Copper: UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi90/10
SS304 Composizioni chimiche
| Elemento |
% presente |
| Carbonio (C) |
0.07 |
| Cromo (Cr) |
17.50 - 19.50 |
| Manganese (Mn) |
2.00 |
| Silicio (Si) |
1.00 |
| Fosforo (P) |
0.045 |
| Sulfuro (S) |
0.015b) |
| Nilo (Ni) |
8.00 - 10.50 |
| Acido nitrico (N) |
0.10 |
| Ferro (Fe) |
Bilancio |
SS304 Proprietà meccaniche
| Immobili |
Valore |
| Fortezza completa |
210 MPa |
| Prova dello stress |
210 min MPa |
| Resistenza alla trazione |
520 - 720 MPa |
| L'allungamento |
45 Min% |
Controllo della qualità per l'ispezione e le prove eseguite dei tubi a pinne incorporati di tipo G
Controllo della composizione chimica
Prova delle proprietà meccaniche ((Forza di trazione, resistenza al rendimento, allungamento, sfioramento, appiattimento, durezza, prova di impatto)
Prova di superficie e dimensione
Prova non distruttiva
Test idrostatico.
Applicazione
Cooler a gas acido: per il trattamento del gas naturale o del gas di raffinazione contenente H2S e CO2 (come l'unità di idrodesolforizzazione), viene utilizzato acciaio inossidabile 316L per prevenire la corrosione da buche.
Scambio termico a reazione ad alta temperatura: per raffreddare fluidi di processo ad alta temperatura (≤ 600°C) nel riformaggio catalitico e nel cracking dell'etilene, vengono selezionati tubi di base in acciaio inossidabile 310S.
Caldaia a gas a turbina: per recuperare il calore di 400-550°C, le pinne devono essere resistenti all'ossidazione ad alta temperatura
Scaldabagno alimentare per centrali nucleari: per resistere all'ossidazione da radiazioni, viene utilizzato acciaio inossidabile austenitico a basso tenore di carbonio (come il 304L).
Cooler per l'acqua di mare: l'acciaio inossidabile resiste alla corrosione degli ioni cloruro dell'acqua di mare e le pinne incorporate evitano il rischio di perdite nella saldatura.
