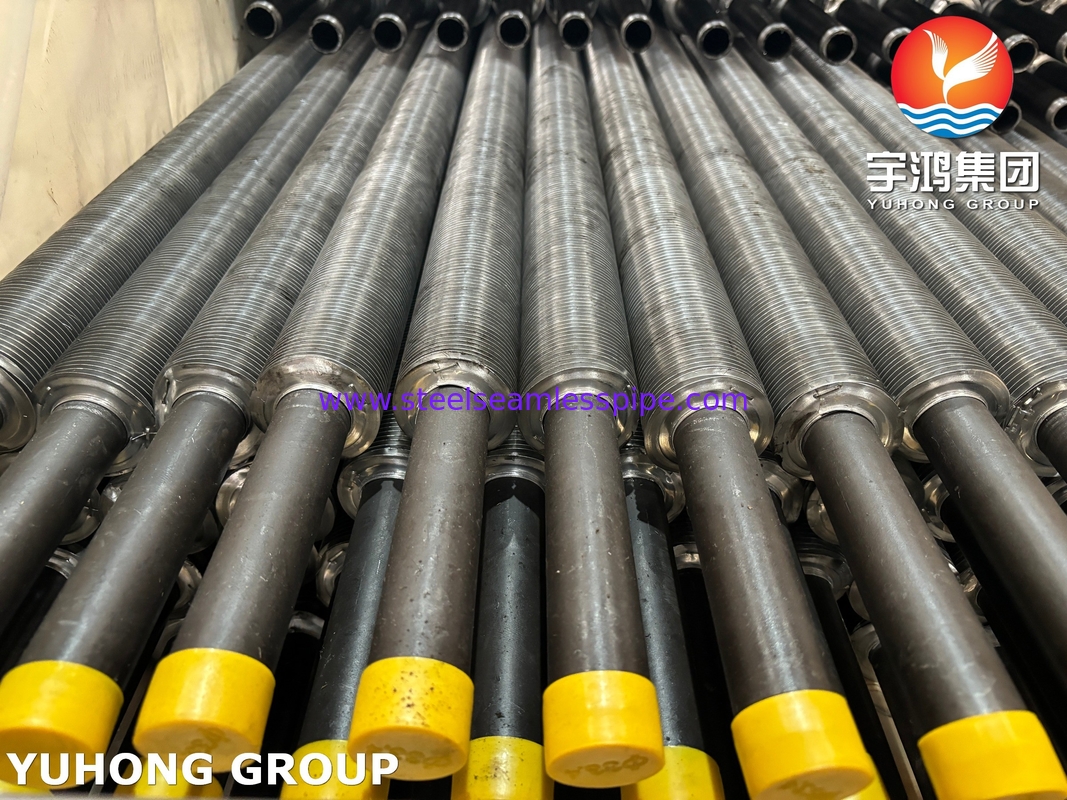

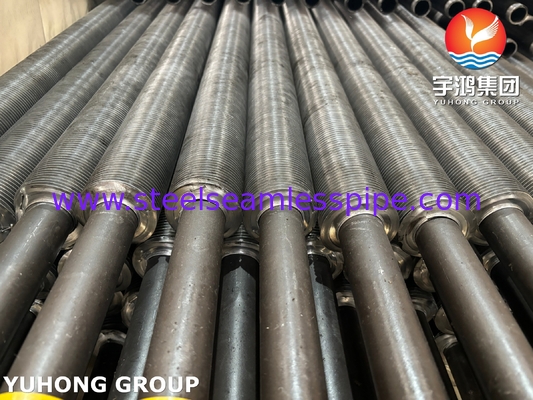

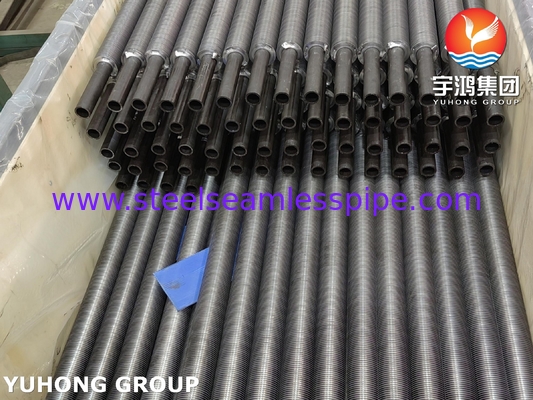

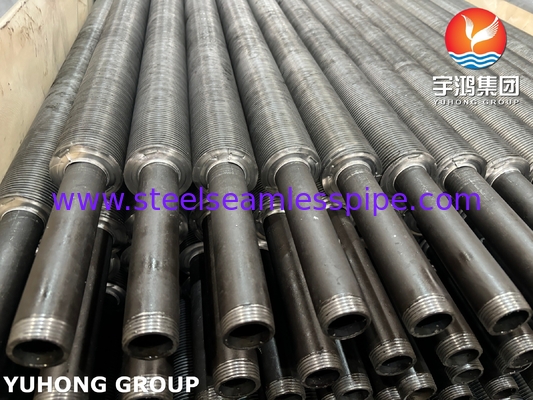

Tubo in acciaio al carbonio tipo ASTM A179 L per scambiatori di calore e industria
Visualizzazione:
In un tubo a pinne di tipo "L" (chiamato anche tubo a pinne a piedi "L"), le pinne sono costruite avvolgendo a spirale il materiale delle pinne attorno a un tubo di base, da cui il nome tubo a pinne avvolto a spirale.La base del tubo della pinna è modellata in forma di "L"Questo disegno non solo fornisce una solida base per le pinne, ma fornisce anche una certa protezione contro la corrosione atmosferica.
I tubi a pinne a L sono progettati per un efficiente trasferimento di calore, la loro forma trapezoidale si forma durante il processo di calandratura, che garantisce un flusso di calore ottimale legando strettamente le pinne al tubo,riducendo al minimo la resistenza termicaQuesto disegno mantiene una spaziatura uniforme tra le pinne per una prestazione termica efficiente.
Tra le caratteristiche principali figurano:
Resistenza alle alte temperature: resiste a temperature fino a 230°C senza corrosione atmosferica o stress termico.
Protezione dalla corrosione: la zona di contatto tra le strisce di pinna e la superficie del tubo protegge la parete del tubo dalla corrosione atmosferica.
Progettazione conveniente: questa configurazione di tipo L è più economica rispetto ad altri progetti come LL, KL o G-embedded.
Il tubo a pinne di tipo L fornisce l'area di contatto tra la banda di pinne e la superficie del tubo, proteggendo la parete del tubo dalla corrosione atmosferica.
Il tubo può resistere a temperature fino a 150°C e non c'è rischio di corrosione atmosferica o stress termico.
Materiale del tubo di base:
Acciaio inossidabile, acciaio al carbonio, lega di rame, lega di acciaio (senza limite teorico)
ASME SA213/ASTM A213 TP304/304L TP316/TP316L TP321 TP310S TP317,
ASME SA106/ASTM A106 Gr B Gr C,ASME SA179/ASTM A179,ASME SA192/ASTMA192
ASTM B111 C70600 C44300 C68700 C71500...
Materiale delle pinne:Aluminio, rame
A179 Composizione chimica
| Elemento |
A/SA 179 |
| C |
0.06-0.18 |
| M |
0.27-0.63 |
| P |
≤ 0,035 max |
| S |
≤ 0,035 max |
ASTM A179 Proprietà del materiale
|
Elemento
|
A/SA 179
|
|
Resistenza alla trazione KSI (MPa)
|
47 (325)
|
|
Forza di resa KSI (MPa)
|
47 (325)
|
|
Allungamento min. %
|
35
|
Materiale equivalente:
| Grado |
ASTM A179 / ASME SA179 |
| Numero UNS |
K01200 |
| Vecchio britannico |
BS |
CFS 320 |
| tedesco |
- No, no. |
1629 / 17175 |
| Numero |
1.0309 / 1.0305 |
| Belga |
629 |
| JIS giapponese |
D3563 / G3461 |
| Francese |
A49-215 |
| Italiano |
5462 |
Applicazioni:
Scambiatori di calore nelle centrali elettriche
Sistemi di condensazione del vapore
Industria chimica e petrolchimica
Impianti di trasformazione alimentare e tecnologia di refrigerazione
Industria (acciaierie, inceneritori, impianti di compressione di gas)
