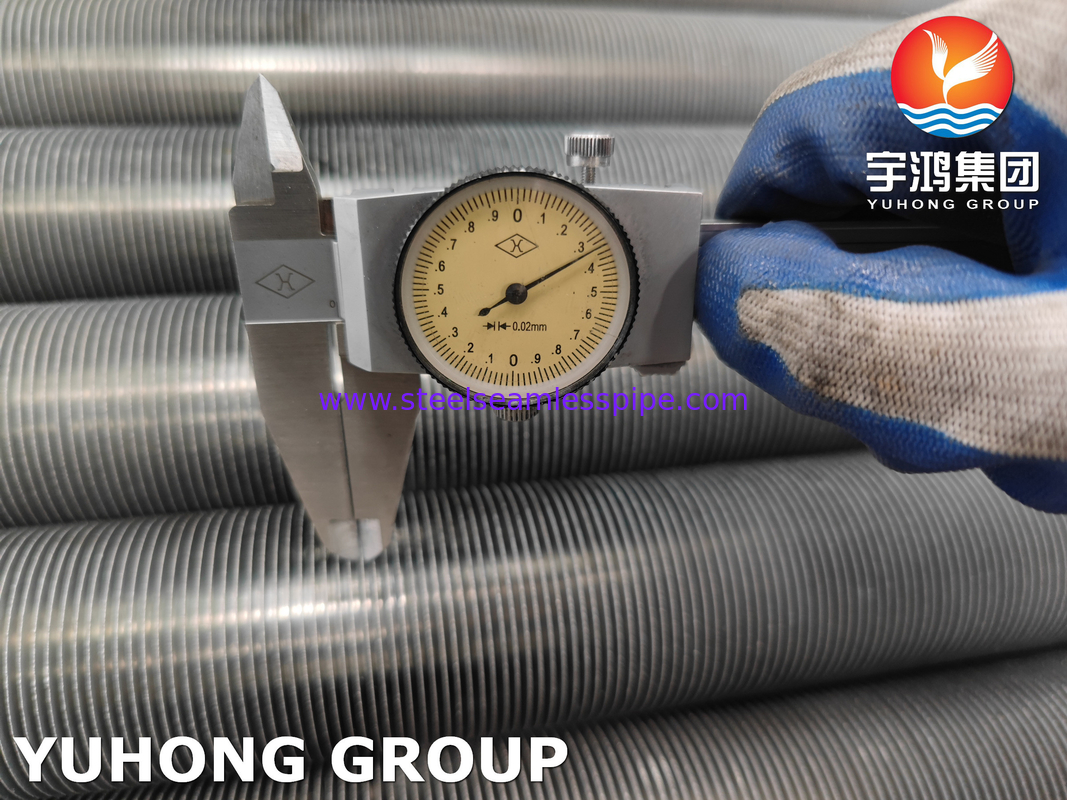

Tubo a pinna estrusso in acciaio inossidabile per raffreddatore d'aria a scambio termico

Tubi a alettatura estrusi in acciaio inossidabile

Tubi a alettatura estrusa, noti anche come tubi a alettatura laminati bimetallici (codice DR),sono dei tubi che possono resistere alla corrosione e superare completamente i difetti dei tubi di avvolgimento di tipo LI tubi interni ed esterni dei tubi laminati bimetallici possono essere selezionati separatamente, in funzione della corrosione del fluido caldo e della pressione.come l'acciaio al carbonio, acciaio inossidabile, acciaio legato, rame, ecc. Il tubo esterno può essere costituito da metalli di buona duttilità,una forte resistenza alla corrosione atmosferica e buone prestazioni di trasferimento di caloreDopo la laminazione, i tubi interni ed esterni possono essere completamente strettamente combinati.Oltre ad essere utilizzati per i fluidi altamente corrosivi all'interno del tubo, i tubi laminati bimetallici possono essere utilizzati anche in aria umida.I vantaggi sono una buona resistenza alla corrosione, una lunga durata di vita, un'elevata efficienza di trasferimento di calore, una bassa caduta di pressione, un'elevata integrità e rigidità delle ali.Perché le ali sono forti e difficili da deformare.Possono essere pulite con acqua ad alta pressione.

A cosa servono i tubi ad aliette?

I tubi a ali sono i principali componenti degli scambiatori di calore.Si tratta di una serie di tubi in cui sono state aggiunte delle aliette all'esterno per aumentare la zona di contatto con il fluido esterno, versare lo scambiatore di calore tra il fluido all'interno del tubo e il fluido all'esterno del tubo.I tubi a ali sono tubi piatti allungati in acciaio al carbonio rivestiti di alluminio con ali in alluminio brasato.

Il tubo a alettine estruso è combinato con due materiali diversi

Materiale centrale del tubo: acciaio al carbonio, acciaio debole, acciaio inossidabile, ottone, rame, lega rame-nickel, bronzo d'alluminio, lega di nichel.
1Acciaio al carbonio: A179, A192, SA210 Gr A1/C, A106 Gr B
2. acciaio inossidabile: TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205
3. rame: UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10

Materiale degli aileroni:

1- di alluminio (Alu.1100, Alu.1060)
2- Il rame.
3. Acciaio

Controllo della qualità dei tubi a alettine estrusi

Ispezioni e prove effettuate

Controllo della composizione chimica,
prova di proprietà meccaniche (resistenza alla trazione, limite di elasticità, allungamento, evacuazione, appiattimento, durezza, prova di urto);
prova di superficie e di dimensione,
prova non distruttiva,
Esame idrostatico.

Applicazione

I tubi a alettatura estrusi sono ampiamente utilizzati in industrie quali il petrolio, la chimica, la medicina, l'alimentazione, l'industria leggera, le macchine, glicomprese le condotte industriali e le parti di struttura meccanica, ecc.
