ASTM A312 TP304HAcciaio inossidabile HFW tubo a pinne spirale tubo a pinne dentato
I tubi a pinne elicoidali HFW sono fabbricati sia nel tipo a pinne solide che nel tipo serrato.nota per la sua eccellente resistenza alla corrosione e proprietà meccanicheI tubi HFW in acciaio inossidabile A312 TP304H possono migliorare le prestazioni termiche, che sono infatti progettati per ottimizzare il trasferimento di calore in varie applicazioni.
1. tubi a pinne solidi:Dispone di pinne solide continue avvolte in un modello elicoidale intorno al tubo.
Vantaggi:
Efficiente trasferimento di calore: le pinne solide forniscono una superficie più ampia per lo scambio di calore.
Durabilità: struttura robusta adatta alle applicazioni ad alta pressione.

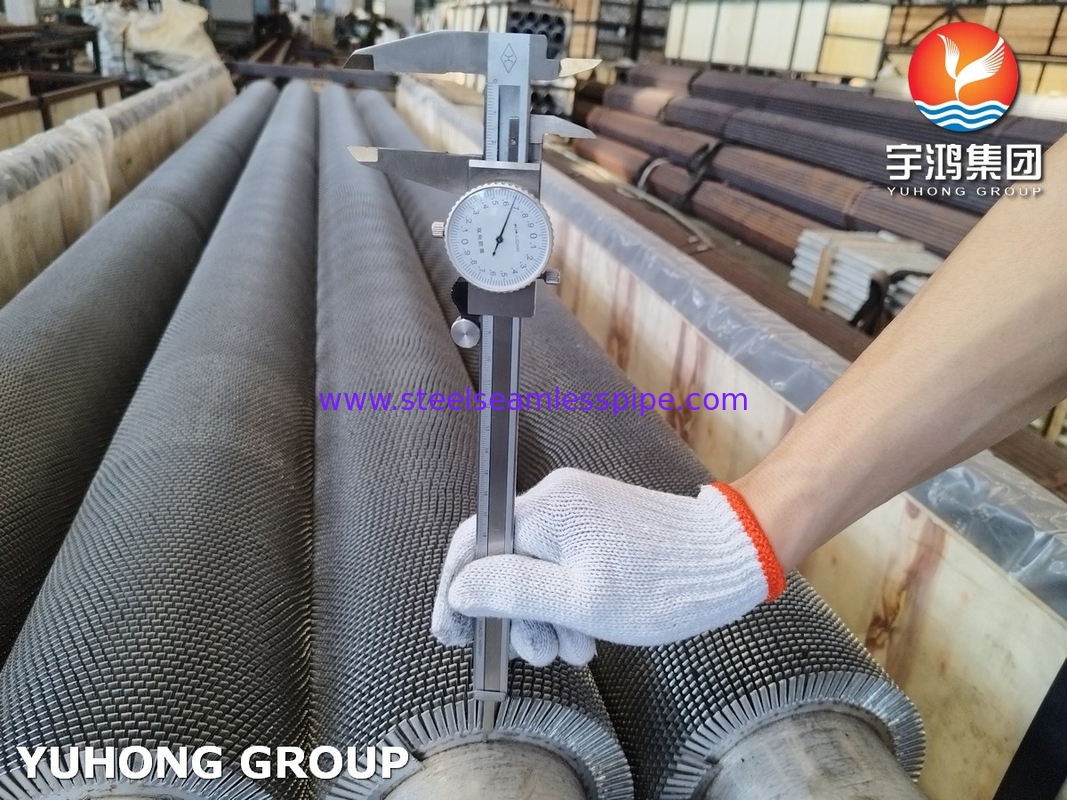

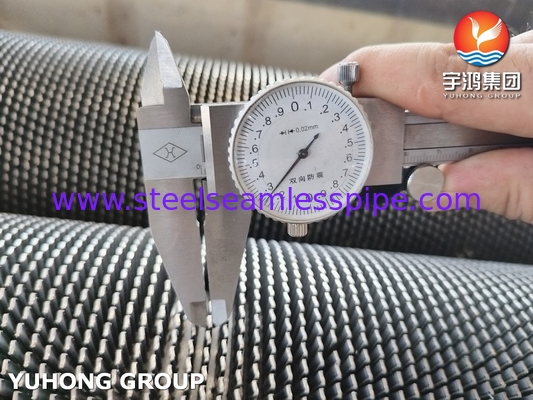

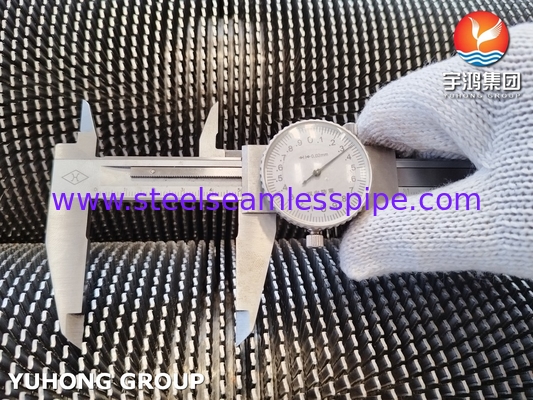

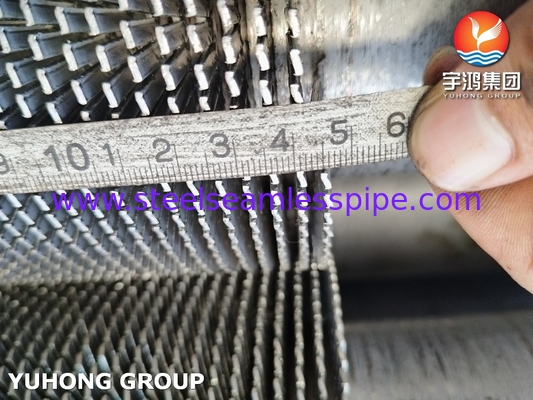

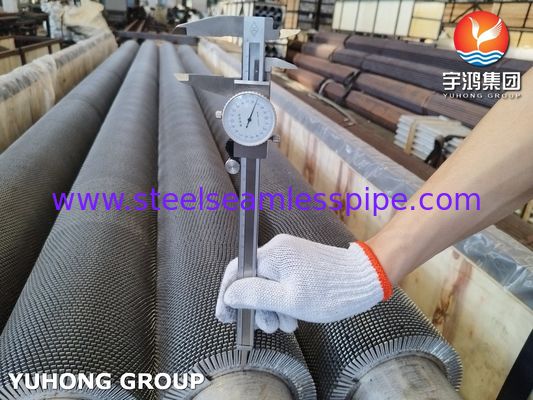

2. tubi a pinne segate: Hanno pinne con bordi dentati, che aumentano la turbolenza nel flusso del fluido.
Vantaggi:
Performance termica migliorata: aumenta la turbolenza, migliorando l'efficienza del trasferimento di calore.
Basso calo di pressione: le serrature aiutano a ridurre la resistenza al flusso rispetto alle pinne solide.
Classe equivalente di acciaio inossidabile 304H
Unione europea
Classificazione |
Stati Uniti
- |
Giappone
JIS |
Francia
AFNOR |
GOST |
Inter
ISO |
| X6CrNi18-10 (1.4948) |
304H
S30409
|
SUS304H |
Z6CN18-09 |
08KH18N10 |
X7CrNi18-9 |
Grado equivalente europeo per acciaio austenitico resistente al sollevamento 304H (AISI, ASTM, UNS):X6CrNi18-10 (1.4948)
Composizione chimica e proprietà degli equivalenti europei (EN) per 304H (USA, AISI, ASTM, UNS):X6CrNi18-10 (1.4948)
Requisiti chimici dell'acciaio inossidabile 304H
| Grado |
Designazione UNS |
Composizione, % |
| Carbonio |
Fabbricazione a partire da: |
Fosforo, massimo |
zolfo, massimo |
Silicio |
Cromo |
Altri prodotti |
| 304H |
S30409 |
0.04-0.10 |
2.00 |
0.045 |
0.03 |
0.75 |
18-20 anni |
8-10.5 |
Specifica del tubo a pinna
| Prodotto |
TIPO |
NOME |
Materiale di tubo nudo |
MATERIALE FIN |
|
Scambiatore di calore
Finoli
Tubo
|
INTEGRATO |
G-TYPE FIN TUBE |
Acciaio al carbonio, rame, acciaio inossidabile, lega |
Aluminici |
| di cui al capitolo 1 |
SINGLE METAL METAL combinato con gomma |
Acciaio al carbonio, rame, acciaio inossidabile, lega |
Copper, ALUMINIUM |
|
Tubo a pinna bassa
T-TYPE FIN TUBE
|
Acciaio al carbonio, rame, acciaio inossidabile, lega |
/ |
|
BAMBOU TUBE
Tubo ondulato
|
Acciaio al carbonio, rame, acciaio inossidabile, lega |
/ |
| Ferita |
L/KL/LL TIPO TUBO FIN |
Acciaio al carbonio, rame, acciaio inossidabile, lega |
Copper, ALUMINIO |
| String |
Tubo a pinna di corda |
Alumini, rame, acciaio al carbonio, acciaio inossidabile |
Alumini, rame, acciaio al carbonio, acciaio inossidabile |
| U-TYPE |
Tubo di tipo U |
Acciaio al carbonio, rame, acciaio inossidabile |
/ |
| Saldatura |
Fino di saldatura HF |
Acciaio al carbonio, acciaio inossidabile, lega |
Acciaio al carbonio, acciaio inossidabile, lega |
| U-TYPE |
H/HH TYPE FIN TUBE |
Acciaio al carbonio, acciaio inossidabile, lega |
Acciaio al carbonio, acciaio inossidabile, lega |
| Saldatura |
Tubo di pinna a striscio |
Acciaio al carbonio, acciaio inossidabile, lega |
Acciaio al carbonio, acciaio inossidabile, lega |
Grado del materiale
| Standard americano |
Acciaio austenitico:
TP304, TP304L, TP304H, TP304N, TP310S, TP316, TP316L, TP316Ti, TP316H, TP317, TP317L, TP321, TP321H, TP347, TP347H, 904L...
Acciaio duplex:
S32101, S32205, S31803, S32304, S32750, S32760
Altri:TP405, TP409, TP410, TP430, TP439,... |
| Norma europea |
1.4301,1.4307,1.4948,1.4541,1.4878,1.4550,1.4401,1.4404,1.4571,1.4438, 1.4841,1.4845,1.4539,1.4162, 1.4462, 1.4362, 1.4410, 1.4501 |
| Norma GOST |
08Х17Т,08Х13,12Х13,12Х17,15Х25Т,04Х18Н10,08Х20Н14С2, 08Х18Н12Б,10Х17Н13М2Т,10Х23Н18,08Х18Н10,08Х18Н10Т, 08Х18Н12Т,08Х17Н15М3Т,12Х18Н10Т,12Х18Н12Т,12Х18Н9, 17Х18Н9, 08Х22Н6Т, 06ХН28МДТ |
Vantaggi dei tubi a pinne elicoidali
Alta efficienza termica: la struttura a pinna elicoidale migliora il coefficiente di trasferimento del calore, rendendoli ideali per i sistemi termici più esigenti.
Miglioramento della dinamica dei fluidi: la disposizione elicoidale favorisce migliori schemi di flusso, riducendo le zone morte e migliorando l'efficienza generale.
Progettazione compatta: forniscono un'elevata capacità di scambio di calore in un'impronta più piccola, che è preziosa in applicazioni con spazio limitato.
Versatilità: adatta a una varietà di fluidi, compresi gas e liquidi, in diversi settori.
Applicazioni
1. Climatizzazione e caldaie
2Centrale elettrica
3Generatore di vapore a recupero di calore
4Industria petrolchimica
5Applicazioni marine
6Applicazioni di refrigerazione
7. Economizer
8. raffreddatori di petrolio e gas
9- Idraulica e aria condizionata
10Condensatore ed evaporatore
11. scambiatore di calore a guscio e tubo
12. varie altre applicazioni degli scambiatori di calore
