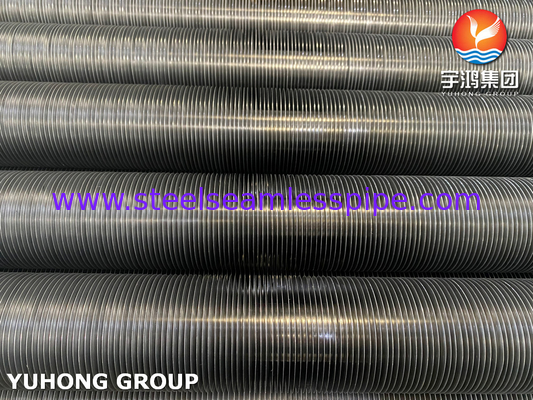

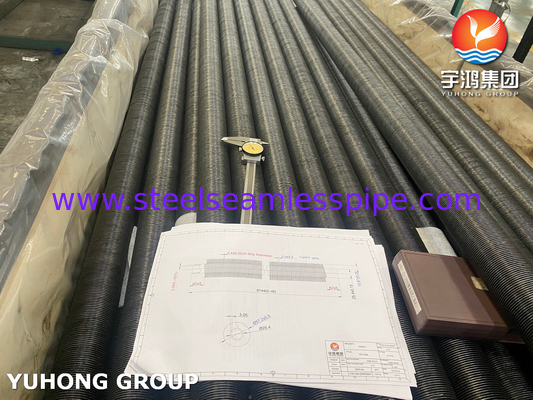

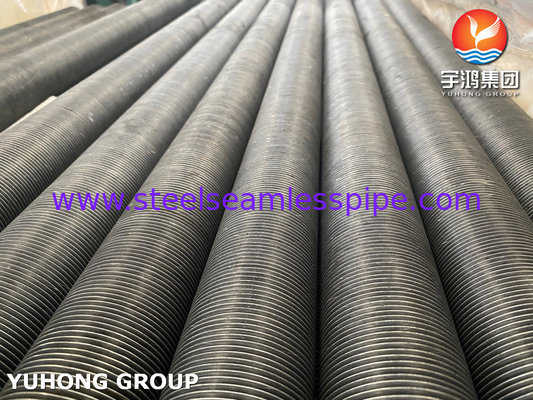

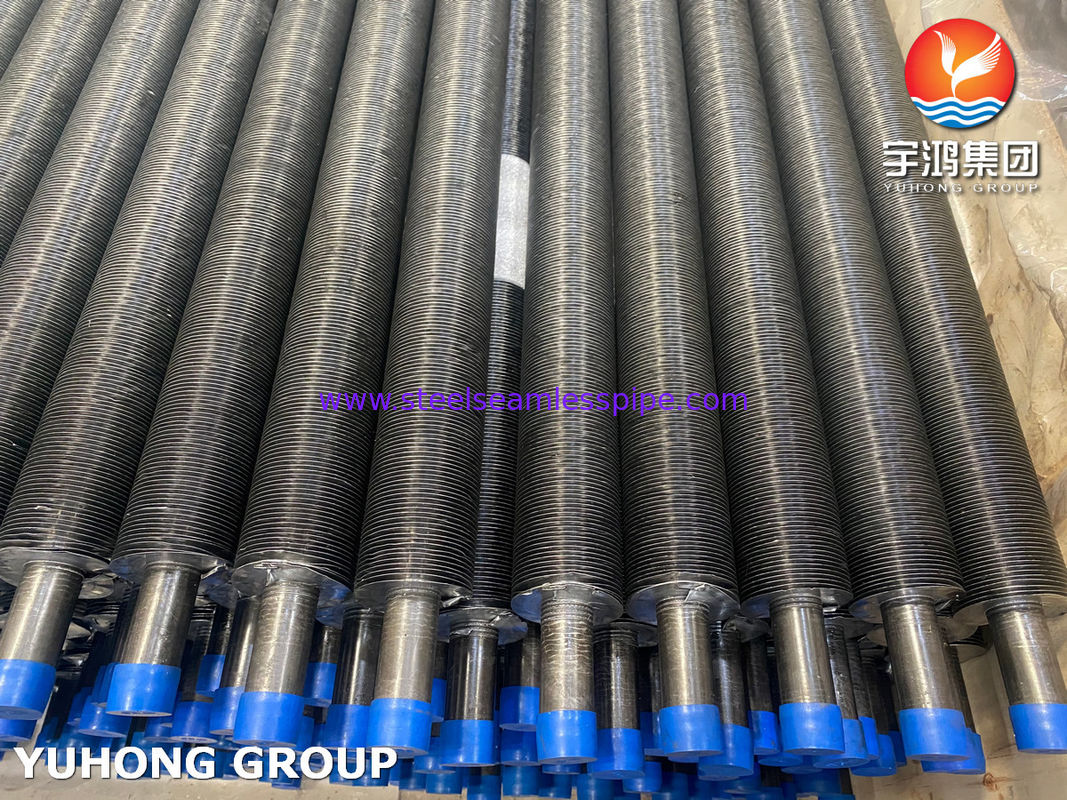

ASME SA179+Tubo a pinne di alluminio incorporato per l'applicazione in raffreddatori d'aria/scambiatori di calore
Il tubo a pinne incorporato è un tipo di scambiatore di calore costituito da un tubo con una pinna integrata all'interno.La pinna è incorporata all'interno della parete del tubo ed è generalmente fatta di un materiale altamente conduttivo come il rameLe pinne aumentano la superficie del tubo e forniscono un trasferimento di calore più efficiente migliorando il coefficiente di trasferimento di calore tra il tubo e il fluido.Questo disegno è comunemente usato negli scambiatori di calore raffreddati ad aria e nei condensatori di vaporeIl tubo a pinne incorporato è considerato più economico a causa della sua maggiore efficienza e dei minori costi di manutenzione rispetto ad altri tipi di scambiatori di calore.
Le caratteristiche di un tubo a pinne incorporato sono le seguenti:
1. Superficie maggiore: le pinne incorporate aumentano la superficie del tubo, con conseguente superficie di trasferimento di calore maggiore rispetto ad altri tipi di scambiatori di calore.
2. maggiore coefficiente di trasferimento di calore: le pinne forniscono un più elevato coefficiente di trasferimento di calore tra il tubo e il fluido, il che migliora l'efficienza del trasferimento di calore.
3. più efficienti: i tubi incorporati con pinne sono considerati più efficienti in quanto forniscono tassi di trasferimento di calore più elevati con minori differenze di temperatura.
4. Riduzione dell'inquinamento: il design delle pinne riduce l'inquinamento della superficie del tubo, riducendo così i costi di manutenzione.
5. Durabilità: le pinne incorporate sono generalmente realizzate in materiali altamente conduttivi come rame, alluminio o acciaio inossidabile, rendendoli durevoli e resistenti alla corrosione.
6. economicamente vantaggioso: i tubi incorporati con pinne sono generalmente considerati economicamente vantaggiosi in quanto possono trasferire calore riducendo al minimo la caduta di pressione in tutto il sistema.che riduce i costi di manutenzione nel tempo.
Composizioni chimiche dei tubi A179
| C |
- Sì. |
M |
P |
S |
Mo. |
Cr |
V. |
| 0.06-0.18 |
/ |
0.27-0.63 |
≤ 0.035 |
≤ 0.035 |
/ |
/ |
/ |
Proprietà meccaniche dei tubi A179
Strassatura
Forza (Mpa) |
Reddito
Forza (Mpa) |
L'allungamento
(%) |
Durezza
(HRB) |
| ≥ 325 |
≥ 180 |
≥ 35 |
≤ 72 |
I tubi a pinne incorporati hanno molte applicazioni diverse, tra cui:
1Gli scambiatori di calore raffreddati ad aria: i tubi a pinne incorporati sono comunemente utilizzati negli scambiatori di calore raffreddati ad aria per aumentare l'efficienza e ridurre le differenze di temperatura.
2. condensatori a vapore: gli elevati coefficienti di trasferimento di calore dei tubi a pinne incorporati li rendono ideali per l'uso in condensatori a vapore,dove possono migliorare l'efficienza e ridurre le dimensioni dello scambiatore di calore.
3Generatori di vapore a recupero di calore: gli HRSG sono comunemente utilizzati nelle centrali elettriche per recuperare il calore di scarico dai gas di scarico.I tubi a pinne incorporati sono spesso utilizzati nei generatori di vapore per il recupero del calore per massimizzare l'efficienza del trasferimento di calore.
4. Riscaldamento e raffreddamento dei processi: i tubi a pinne incorporati possono essere utilizzati per riscaldare o raffreddare i fluidi in molti processi di produzione diversi, compresi quelli chimici, petrolchimici e farmaceutici.
5- raffreddamento e condizionamento dell'aria: l'elevata efficienza dei tubi a pinne incorporati li rende ideali per l'impiego in sistemi di refrigerazione e di condizionamento dell'aria.
6. Rafinazione del petrolio e del gas: i tubi a pinne incorporati sono spesso utilizzati nei processi di raffinazione del petrolio e del gas, dove vengono utilizzati per raffreddare o riscaldare i fluidi di processo e raffinare il petrolio greggio.
