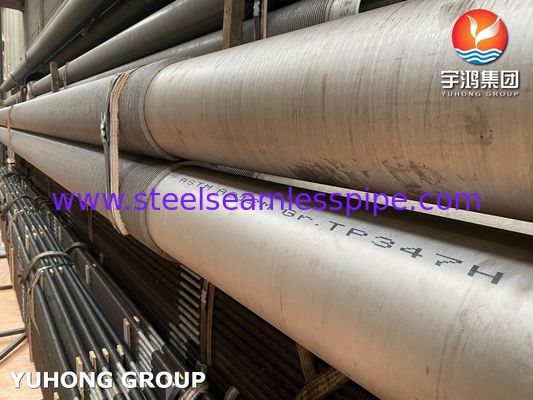

ASTM A312 HFW FIN TUBE TP347H per applicazione di riscaldamento

ASTM A312 HFW FIN TUBE TP347H per applicazione di riscaldamento

HFW Tubi a pinne solide abbreviazione di tubo a pinne solido a spirale a alta frequenza saldato

I tubi a pinne elicoidali forniscono al progettista un'elevata efficienza termica e soluzioni di progettazione compatte per un'intera gamma di scambiatori di calore in cui vengono utilizzati gas di combustione puliti.I tubi a pinne elicoidali sono fabbricati sia in tipo solido che serrato.Il tubo a pinne saldato ad alta frequenza, chiamato anche tubo a pinne di tipo solido, utilizza una striscia di acciaio o acciaio inossidabile saldata direttamente alla superficie del tubo mediante HFW.Può migliorare l'efficienza di trasferimento del calore molto più di un tubo nudoA causa della saldatura stretta delle pinne al tubo di base, questi tubi a pinne sono spesso utilizzati in condizioni di vibrazione.

Per una determinata dimensione del tubo o del tubo, la superficie di trasferimento di calore desiderata per unità di lunghezza del tubo può essere ottenuta specificando l'altezza della pinna appropriata,spessore e/o numero di pinne per metro di lunghezza.

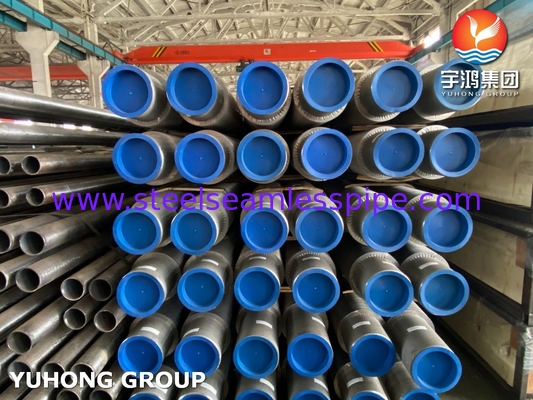

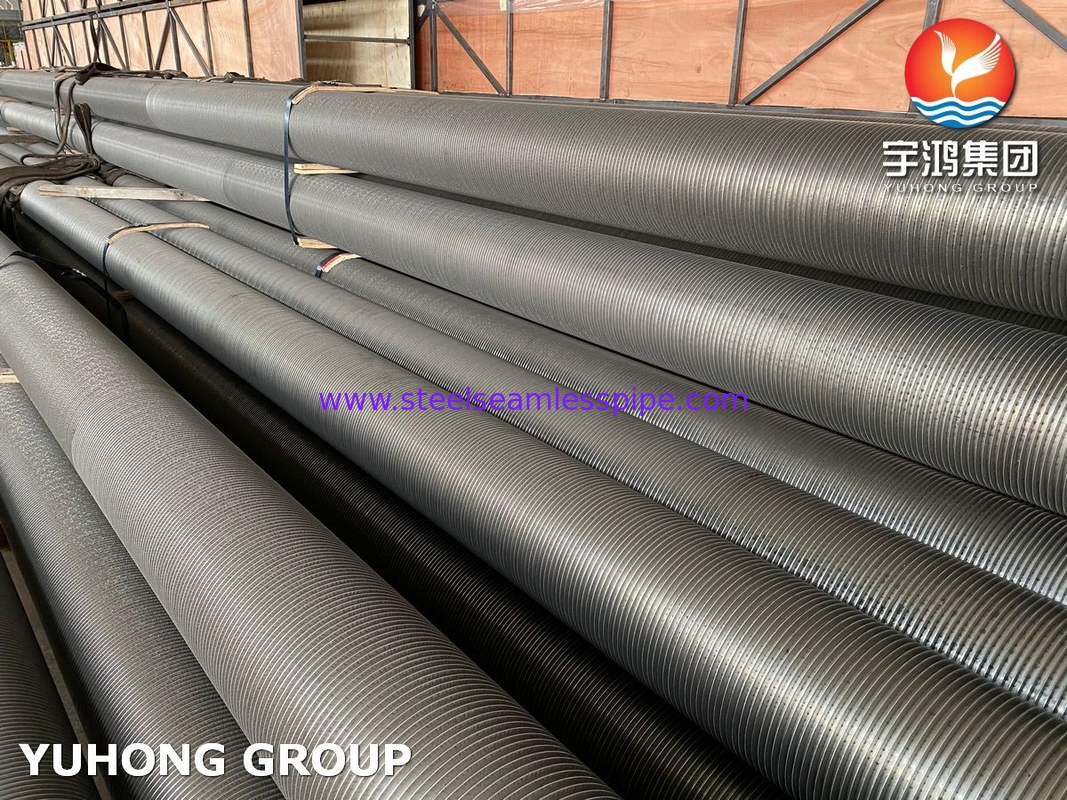

Tubo a pinne solido HFW

Questa configurazione di tubi con pinne in acciaio saldato può essere utilizzata per qualsiasi applicazione praticamente per scambiatori di calore ed è particolarmente adatta per applicazioni ad alta temperatura e alta pressione.Le caratteristiche importanti di questa configurazione sono efficienza, l'efficace legame della pinna al tubo in tutte le condizioni di temperatura e pressione, e la capacità di resistere a temperature elevate sul lato della pinna.

Dettagli tecnici/dettagli del tubo di base

Diametro del tubo: da 20 mm OD Min a 219 mm OD Max.

Spessore del tubo: minimo 2 mm fino a 16 mm

Materiale del tubo: acciaio al carbonio, acciaio inossidabile, acciaio in lega, acciaio corten, acciaio duplex, acciaio super duplex, inconel, alto cromo, alto nichel e incollaggio e altri materiali.

Dettagli delle pinne

Spessore delle pinne: da min. 0,8 mm a max. 4 mm

Altezza delle pinne: Min 0,25 ̊ (6,35 mm) a Max.1.5 ′′ (38 mm)

Densità delle pinne: Min 43 pinne per metro fino a 287 pinne per metro

Materiale: acciaio al carbonio, acciaio inossidabile, acciaio in lega, acciaio corten, acciaio duplex e in lega.

Per un preventivo rapido, si prega di inviare con il seguente requisito:

Numero di pezzi,

tubo di base: diametro, spessore, lunghezza e specifiche del materiale.

Pinne: specifica del materiale, tipo (solido o dentellato), altezza, spessore, spaziatura, lunghezza delle pinne e sezioni senza pinne.

Tempo di consegna richiesto.
