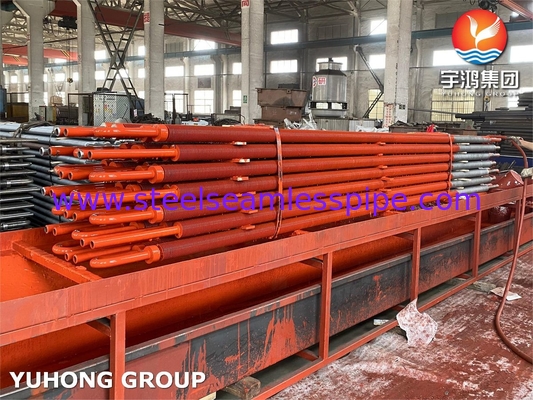

Acciaio al carbonio tubo a pinne a curvatura U A179 A192 a pinne estrusse e a punteggio

TUBO A179 A192 STRUTO E STRUTO

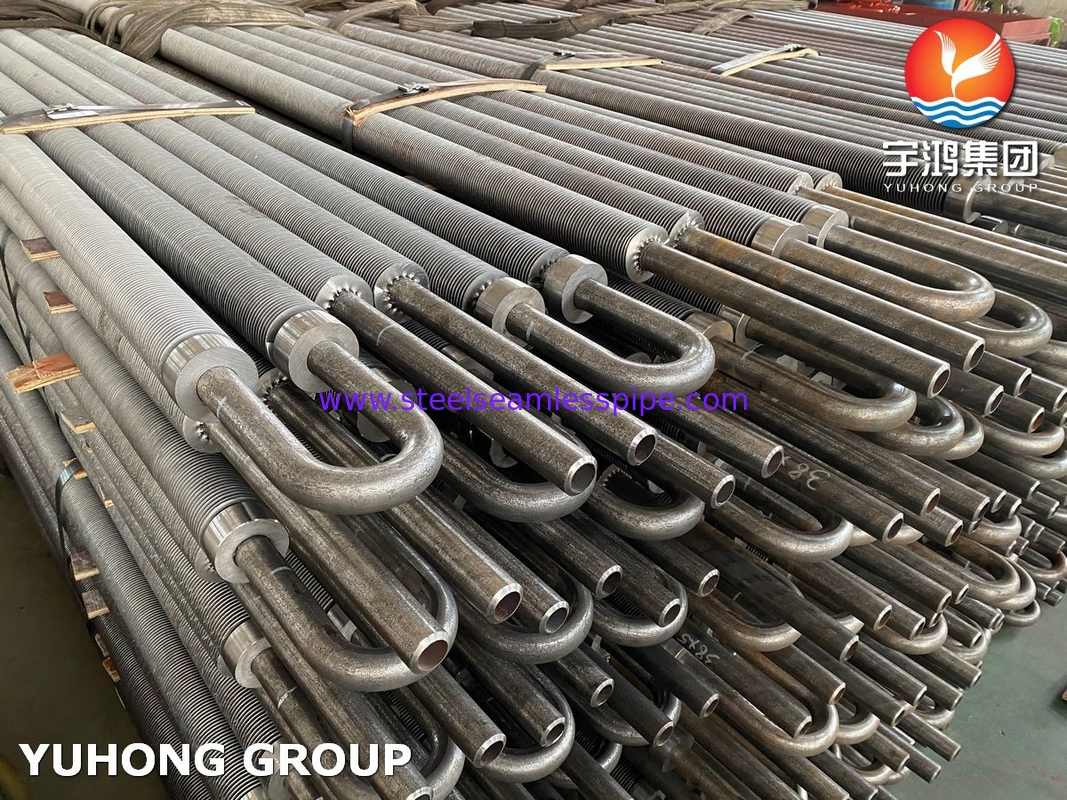

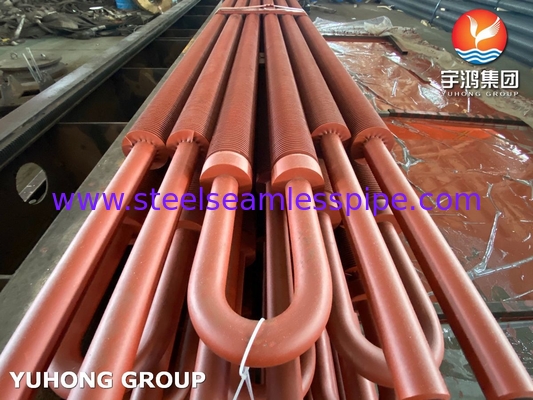

Cos' è U Fin Tube?

Un tubo a pinne a curva U è un tipo di componente di trasferimento di calore utilizzato in molte applicazioni industriali e commerciali per uno scambio di calore efficiente.È costituito da un tubo piegato a forma di U con pinne attaccate alla superficie esternaLe pinne sono in genere realizzate in metallo, come alluminio o rame, e sono progettate per aumentare la superficie del tubo, migliorando così le sue prestazioni di trasferimento di calore.

Come si produce un tubo U Fin?

Preparazione dei tubi→Finning→Bending→Trattamento termico→Ispezione→Finitura→Imballaggio

È importante notare che il processo di produzione dei tubi con pinne a curva U può variare a seconda del fabbricante, dei materiali utilizzati e dell'applicazione.
requisiti, Consulting with a qualified manuacturer or engmeer with expertise in heat exchanger components can provide more detaled guidance on the specific production process for U-bend finned tubes based on your requirementsI processi di fabbricazione adeguati, il controllo di qualità e l'ispezione sono fondamentali per garantire che il prodotto soddisfi le specifiche desiderate e i requisiti di prestazione.

Dettagli tecnici/dettagli del tubo di base

Diametro del tubo: da 20 mm OD Min a 219 mm OD Max.

Spessore del tubo: minimo 2 mm fino a 16 mm

Materiale del tubo: acciaio al carbonio, acciaio inossidabile, acciaio in lega, acciaio corten, acciaio duplex, acciaio super duplex, inconel, acciaio a alto tenore di cromo e acciaio in lega, materiale CK 20 e altri materiali.

Dettagli delle pinne

Spessore delle pinne: da min. 0,8 mm a max. 4 mm

Altezza delle pinne: Min 0,25 ̊ (6,35 mm) a Max.1.5 ′′ (38 mm)

Densità delle pinne: Min 43 pinne per metro fino a 287 pinne per metro

Materiale: acciaio al carbonio, acciaio inossidabile, acciaio in lega, acciaio corten, acciaio duplex e in lega.

Per un preventivo rapido, si prega di inviare con il seguente requisito:

Numero di pezzi,

tubo di base: diametro, spessore, lunghezza e specifiche del materiale.

Pinne: specifica del materiale, tipo (solido o dentellato), altezza, spessore, spaziatura, lunghezza delle pinne e sezioni senza pinne.

Tempo di consegna richiesto.
