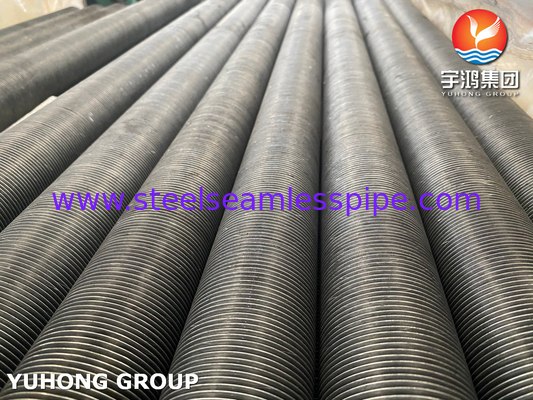

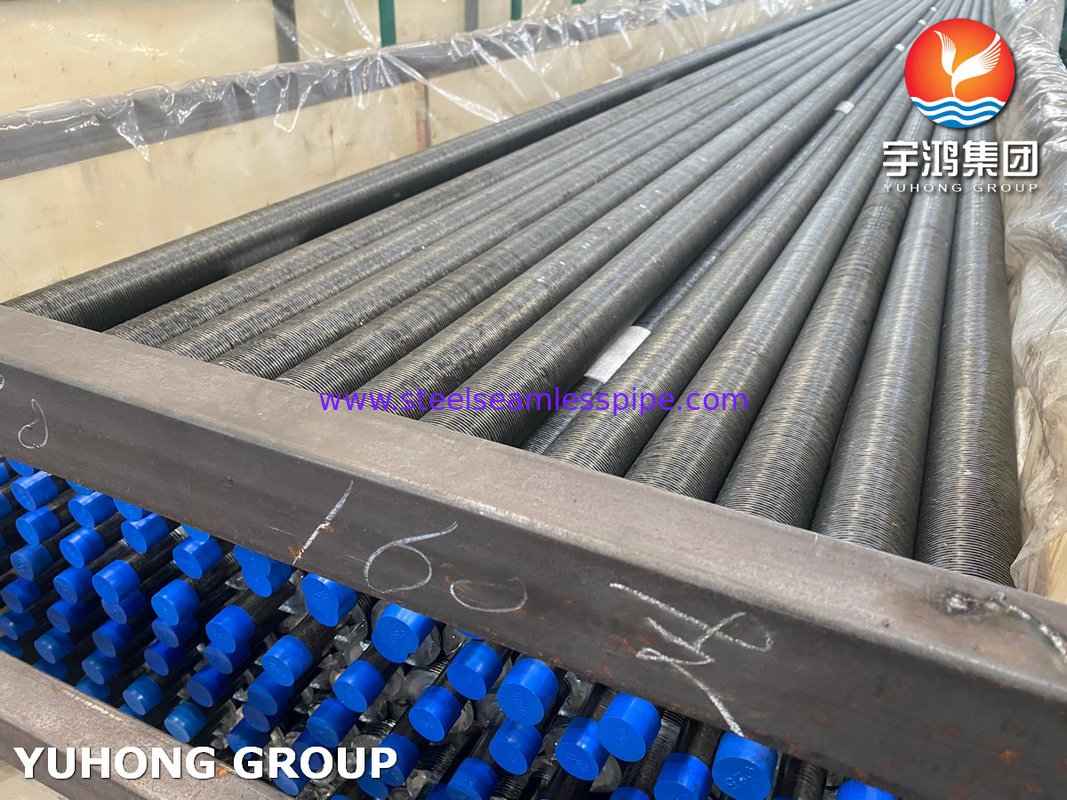

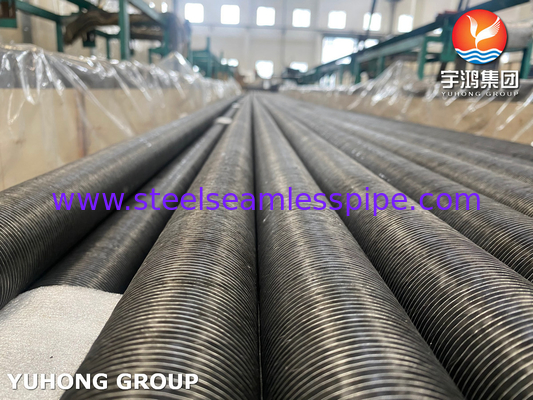

Tipo L tubo a pinne A179 tubo a pinne in acciaio al carbonio Al Fin per raffreddatore d'aria

A179 Tubo senza cuciture in alluminio Al1060 Tubo finito di tipo G incorporato

Rapido dettaglio:

Tubo OD:16mm min. 219.1mm ((8'') max.
Lunghezza del tubo: 25000 mm al massimo.
Altezza delle pinne: 50 mm al massimo.
Spessore delle pinne: generalmente 0,2 mm ~ 3,0 mm
Passaggio delle pinne: 2,3 mm (11FPI) min. o su misura per il cliente

Processo di produzione
La striscia di pinna di alluminio viene arrotolata e inserita in una scanalatura tagliata nel tubo con una profondità di flutamento di circa 0,4 mm.

Protezione superficiale delle estremità piane
Entrambe le estremità dei tubi a pinna a scanalatura di tipo G devono essere metallizzate in zinco o alluminio con un rivestimento con sistema di arco di spruzzo elettrico.

Criteri di accettazione
La norma API 661 ((Escambiatori di calore raffreddati ad aria per il servizio generale delle raffinerie) o le condizioni di consegna (TDC).

Accessori
Casella di supporto del tubo, pinza o cassetta spazzatrice (Materiali: alluminio, zinco e acciaio inossidabile).

Condizione di consegna:
Le estremità del tubo sono tagliate quadrate, senza sbavature, essiccate internamente e soffiate all'aria, rivestite esternamente con vernice su entrambe le estremità di G-Fin Embedded Fined Tube.
Gli essiccanti sono inseriti in ogni confezione anche per il trasporto continentale.

I tubi a pinne di tipo L, noti anche come tubi a pinne a piedi L, sono un tipo di tubo a pinne utilizzato in scambiatori di calore, caldaie e altre apparecchiature di trasferimento di calore.Sono caratterizzati da una pinna avvolta intorno al tubo e puntata alla base per formare una forma a "L"Questa progettazione migliora l'area superficiale per lo scambio di calore fornendo un attacco sicuro al tubo di base.

Caratteristiche chiave:
Materiale: il tubo di base e le pinne possono essere realizzati in vari materiali, tra cui acciaio al carbonio, acciaio inossidabile, alluminio e rame, a seconda delle esigenze di applicazione.
Tipo di pinne: le pinne sono avvolte a forma di elica intorno al tubo con un piede alla base, creando una forma a "L".miglioramento dell'efficienza del trasferimento di calore.
Processo di fabbricazione: le pinne sono avvolte meccanicamente intorno al tubo e il piede in "L" fornisce un'adattazione stretta, garantendo una buona conduttività termica e resistenza meccanica.

Vantaggi:
Miglioramento del trasferimento di calore: la forma "L" delle pinne aumenta la superficie e migliora l'efficienza dello scambio di calore.

Attachment sicuro: la base a piedi delle pinne fornisce un'adattazione stretta, garantendo che le pinne rimangano saldamente attaccate al tubo.

Versatilità: adatta a una vasta gamma di applicazioni grazie alla disponibilità di vari materiali e dimensioni personalizzabili.

Durabilità: Il fatto che le pinne siano fissate al tubo garantisce un funzionamento a lungo termine, anche in condizioni difficili.

Specificità:
Diametro del tubo: può variare in base alle esigenze dell'applicazione.
Altezza e spessore delle pinne: personalizzabili per soddisfare specifiche esigenze di trasferimento di calore.
Fino di pinna: la distanza tra le pinne può essere regolata in base alle prestazioni termiche desiderate.
Lunghezza: fabbricata in lunghezze specificate in base al progetto dello scambiatore di calore.

Applicazioni e vantaggi:

I campi di applicazione comuni sono:

1Gli scambiatori di calore: i tubi a pinna incorporati A179 sono ampiamente utilizzati negli scambiatori di calore per aumentare l'efficienza del trasferimento di calore delle apparecchiature.Le pinne incorporate sulla superficie del tubo consentono una superficie maggiore, che aiuta a trasferire il calore in modo più efficiente.

2. Scambiatore di calore raffreddato ad aria: il tubo A179 è una scelta ideale per gli scambiatori di calore raffreddati ad aria.che può essere critico negli scambiatori di calore raffreddati ad aria in cui non esiste un mezzo secondario per trasportare il calore.

3. Resistenza alla corrosione: il materiale del tubo A179 è noto per la sua buona resistenza alla corrosione. Le pinne incorporate aumentano la sua resistenza alla corrosione e riducono l'erosione.

4. Economico: il materiale del tubo A179 è economico, rendendolo una scelta ideale per varie applicazioni di trasferimento di calore.che migliora le prestazioni termiche complessive, rendendola un'opzione economica ed efficiente.

5. Design compatto: le pinne incorporate sulla superficie dei tubi A179 permettono un design compatto, rendendolo una scelta ideale dove lo spazio è limitato,e è necessario un elevato grado di efficienza termica.

Specificità:

I tubi a pinna di tipo G sono combinati con due materiali diversi.




Vantaggio competitivo:
Fornitura di un dispositivo di controllo di velocità:
Le pinne di tipo G sono incorporate nel tubo di base, fornendo un forte legame meccanico che garantisce un buon contatto termico e un efficiente trasferimento di calore.

Durabilità:
Il legame meccanico della pinna di tipo G offre una maggiore resistenza al ciclo termico e allo stress meccanico, aumentando la longevità e l'affidabilità del tubo.

Miglioramento del trasferimento di calore:
Simile alle pinne di tipo L, le pinne di tipo G aumentano anche l'area superficiale, migliorando l'efficienza complessiva del trasferimento di calore del tubo.

Resistenza ai danni della sezione a pinne:
La progettazione incorporata delle pinne di tipo G le rende meno suscettibili a danni da impatti fisici o vibrazioni, rendendole adatte per ambienti accidentati.

Protezione dalla corrosione:
Le pinne di tipo G aiutano a proteggere il tubo di base A179 da ambienti corrosivi, riducendo il rischio di corrosione e prolungando la vita utile del tubo.

Accomodamento di espansione termica:
La progettazione delle pinne di tipo G consente un certo grado di espansione e contrazione termica, che può essere utile in applicazioni con temperature variabili.

Efficienza della manutenzione:
La costruzione robusta dei tubi a pinne di tipo G comporta spesso minori esigenze di manutenzione, riducendo i tempi di fermo e i costi operativi.

Versatilità:
I tubi a pinne di tipo G possono essere utilizzati in una varietà di applicazioni, come scambiatori di calore raffreddati ad aria, economizzatori e caldaie, a causa della loro elevata efficienza e durata.
