Acciaio al carbonio: | A179, A192, SA210 Gr A1/C,A106 Gr B | acciaio inossidabile: | TP304/304L,TP316/TP316L/316Ti, TP321, TP347 |
---|---|---|---|
Acciaio duplex: | A789 S31803/S2205 S32750, S32760 | Rame-Nichel: | UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10 |
Tipo di pinna: | Saldatura ad alta frequenza, incorporata G /L/ KL/KLL, tipo estruso | ||
Evidenziare: | Tubo a pinne G incorporato,SA210 Gr.A1 Tubo a pinne,Al1060 Tubo a pinne |

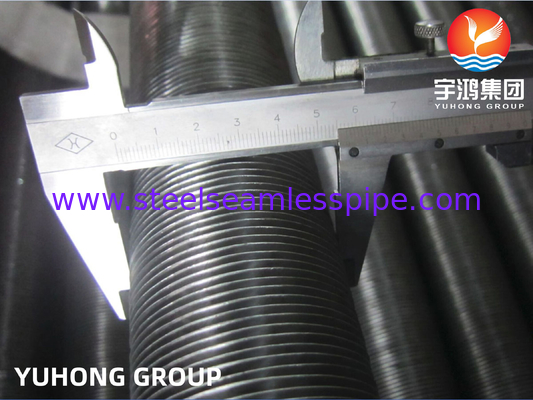

ASME SA210 Gr.A1 Tubo senza cuciture in alluminio Al1060 Tubo fin di tipo G incorporato
I tubi a pinne incorporati, noti anche come tubi a pinne o tubi a pinne, sono componenti specializzati per il trasferimento di calore utilizzati in vari settori e applicazioni.Sono costituiti da un tubo di base con pinne esterne strettamente incorporate o saldate integralmente sulla superficie del tuboLe pinne aumentano la superficie del tubo, migliorando l'efficienza del trasferimento di calore.
Lo scopo principale dei tubi a pinne incorporati è quello di migliorare lo scambio di calore tra un fluido che scorre attraverso il tubo e l'ambiente circostante o un altro fluido.La progettazione e la costruzione delle pinne migliorano significativamente i tassi di trasferimento del calore aumentando la superficie disponibile per il trasferimento del calore.
ASTM A192 / A192M: tubi di caldaia senza saldatura in acciaio al carbonio per il servizio ad alta pressione
ASTM A210 / A210M: Caldaie e tubi di super riscaldamento senza saldatura in acciaio a carbonio medio
Classe di acciaio:Classe A1; Classe C
Condizione di consegna: Annealed, normalizzato, normalizzato e temperato
Rapido dettaglio:
Tubo OD:16mm min. 219.1mm ((8'') max.
Lunghezza del tubo: 25000 mm al massimo.
Altezza delle pinne: 50 mm al massimo.
Spessore delle pinne: generalmente 0,2 mm ~ 3,0 mm
Passaggio delle pinne: 2,3 mm (11FPI) min. o su misura per il cliente
Processo di produzione
La striscia di pinna di alluminio viene arrotolata e inserita in una scanalatura tagliata nel tubo con una profondità di flutamento di circa 0,4 mm.
Protezione superficiale delle estremità piane
Entrambe le estremità dei tubi a pinna a scanalatura di tipo G devono essere metallizzate in zinco o alluminio con un rivestimento con sistema di arco elettrico a spruzzo.
Criteri di accettazione
La norma API 661 ((Escambiatori di calore raffreddati ad aria per il servizio generale delle raffinerie) o le condizioni di consegna (TDC).
Accessori
Casella di supporto del tubo, pinza o cassetta spazzatrice (Materiali: alluminio, zinco e acciaio inossidabile).
Condizione di consegna:
Le estremità dei tubi sono tagliate quadrate, senza sbavature, essiccate internamente e soffiate all'aria, rivestite esternamente con vernice su entrambe le estremità di G-Fin Embedded Fined Tube.
Gli essiccanti sono inseriti in ogni confezione anche per il trasporto continentale.
Applicazioni:
I campi di applicazione comuni sono:
1Scambiatori di calore: i tubi A179 sono ampiamente utilizzati negli scambiatori di calore, in particolare in applicazioni in cui l'acciaio a basso tenore di carbonio è compatibile con i fluidi di lavoro coinvolti.Sono utilizzati sia negli scambiatori di calore aria-fluido che in quelli fluido-fluido, facilitando un efficiente trasferimento di calore tra diversi mezzi.
2.Sistemi HVAC: i tubi A179 sono utilizzati nei sistemi di riscaldamento, ventilazione e condizionamento dell'aria (HVAC) per un trasferimento di calore efficace.e altri componenti per i quali è necessario uno scambio di calore tra aria e fluido (come acqua refrigerata o refrigerante).
3- Caldaie industriali: i tubi a pinna A179 trovano applicazione nelle caldaie industriali, comprese le caldaie a vapore e le caldaie ad acqua calda.migliorare l'efficienza delle caldaie e ottimizzare l'utilizzo dell'energia.
4.Economizers: i tubi A179 sono comunemente utilizzati negli economizers, che sono scambiatori di calore che recuperano il calore di scarto dai gas di combustione nelle centrali elettriche, nei forni industriali e in altri sistemi di combustione.I tubi a pinne massimizzano il trasferimento di calore e aiutano a riscaldare l'acqua di alimentazione, migliorando l'efficienza generale del sistema.
5Condensatori: i tubi A179 vengono utilizzati nelle unità di condensazione in cui il calore viene trasferito da un vapore caldo a un mezzo di raffreddamento, causando la condensazione del vapore.Sono comunemente utilizzati nei sistemi di refrigerazione, impianti di climatizzazione e centrali elettriche.
6.Frigoriferi per olio: i tubi a pinne A179 sono adatti per applicazioni di raffreddamento dell'olio, come ad esempio nei sistemi idraulici o nei sistemi di lubrificazione.consentendo un'efficiente dissipazione del calore e il mantenimento di una temperatura ottimale dell'olio.
7.Sistemi di recupero del calore: i tubi A179 svolgono un ruolo cruciale nelle applicazioni di recupero del calore, catturando il calore di scarto da vari processi industriali e trasferendolo in un mezzo per un ulteriore utilizzo.Sono utilizzati in sistemi che mirano a migliorare l'efficienza energetica e ridurre i costi operativi.
Specificità:
I tubi a pinna di tipo G sono combinati con due materiali diversi.
Articolo 2 | Materiali generali | Materiali ASTM più diffusi |
Materiale del tubo di base |
Acciaio al carbonio, acciaio a bassa lega, acciaio inossidabile, ottone, rame, leghe di rame e nichel, bronzo di alluminio, leghe di nichel.
|
1Acciaio al carbonio: A179, A192, SA210 Gr A1/C,A106 Gr B 2. acciaio inossidabile: TP304/304L,TP316/TP316L/316Ti, A789 S31803/S2205 ecc... 3. rame:UNS12200/UNS14200/UNS70600, CuNi70/30,CuNi 90/10 |
Materiale delle pinne |
1. Lega di alluminio 2- Rame. |
1. Alluminio (((Alu.1100Al. 1060). 2- Rame. |
Tutte le dimensioni sono in pollici e specifiche su richiesta. |
|||
Dose eccessiva di tubo |
Altezza delle pinne |
Spessore delle pinne |
Pinne per Pitch ((Densità) |
5/8 |
3/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11 |
3/4 |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11 |
1 |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11 |
1 1/4 |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11 |
1 e 1/2 |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11 |
Si prega di inviare una mail per ulteriori informazioni. |
