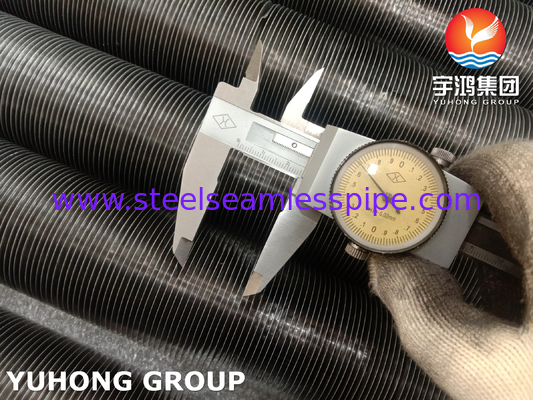

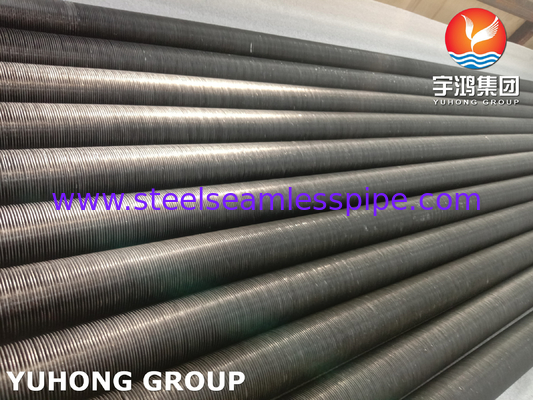

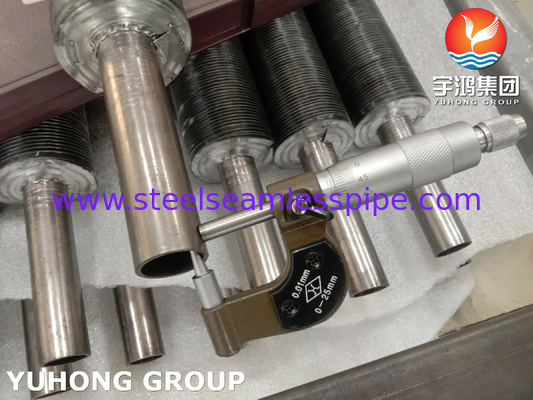

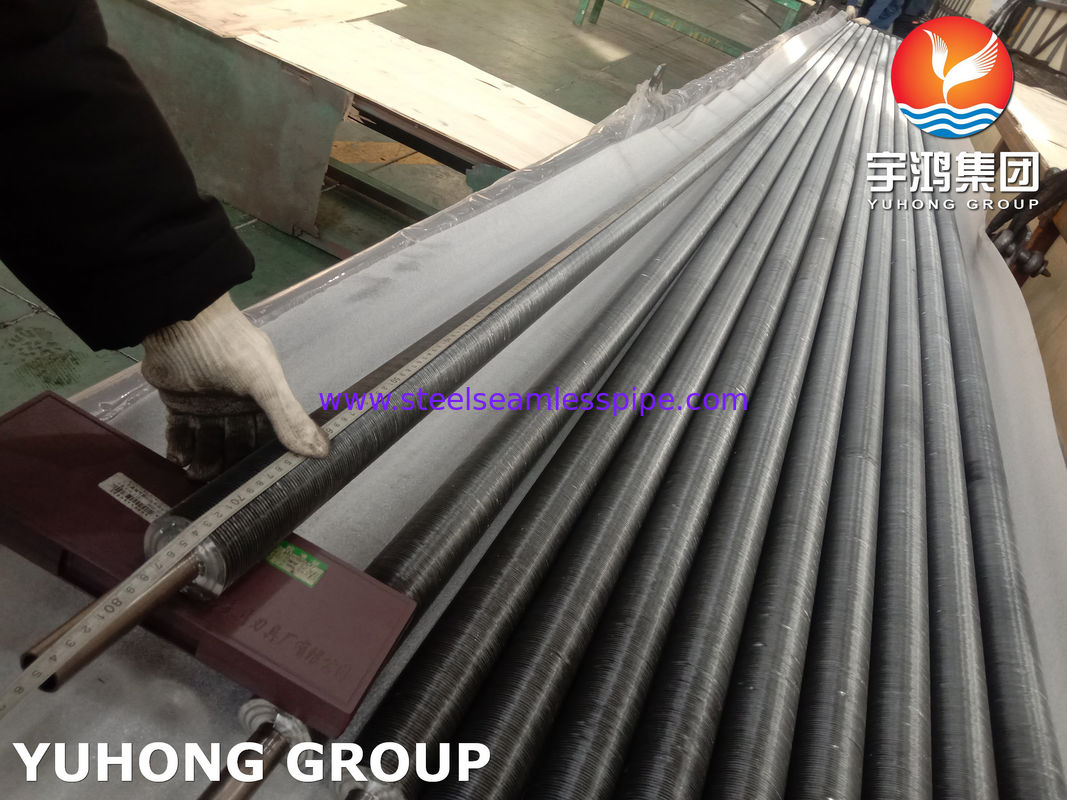

Tubo in lega di nichel con pinne in alluminio
Il materiale del tubo di base del tubo a pinne di tipo G incorporato è Monel400.che garantisce il mantenimento del massimo trasferimento di calore a temperature elevate del tubo metallico. Monel400 è una lega resistente alla corrosione. Questa lega ha un'eccellente resistenza alla corrosione. Generalmente non produce crepe da corrosione da stress e ha buone prestazioni di taglio.,il tubo in lega con pinne di tipo G può avere una migliore efficienza di trasferimento di calore rispetto al normale tubo a base retta.comunemente noto come Monel 400I tubi a pinne di tipo G incorporati sono tubi con pinne che sono fissati alla superficie esterna del tubo in un modello a forma di G.Questi tubi a pinne sono utilizzati in varie applicazioni di trasferimento di calore in cui è necessaria una superficie maggiore per una maggiore efficienza di trasferimento di caloreLe pinne di tipo G forniscono una superficie maggiore rispetto ai tubi semplici, consentendo un migliore trasferimento di calore tra il fluido all'interno del tubo e l'ambiente circostante.L'uso di lega Monel 400 in questi tubi a pinne fornisce un'eccellente resistenza alla corrosione e una elevata resistenza, rendendoli adatti all'uso in ambienti difficili.La specifica ASTM B163 garantisce che i tubi soddisfino determinati standard qualitativi e dimensionali per garantire le loro prestazioni e la loro longevità in servizio. ASTM B163 UNS N04400 tubi a pinna di tipo G incorporati sono una scelta affidabile ed efficiente per applicazioni di trasferimento di calore in settori come la lavorazione chimica, la raffinazione del petrolio e la generazione di energia.
Materiale equivalente:
| STABELLO |
Unione delle Nazioni |
Fabbrica NR. |
Classificazione |
JIS |
GOST |
BS |
AFNOR |
| Monel400 |
N04400 |
2.4360 |
NiCu30Fe |
NW 4400 |
- 28-2,5-1,5 |
NA 13 |
NU-30M |
Alcune caratteristiche del tubo a pinna di tipo G incorporato sono:
1. Alta efficienza di trasferimento di calore:Il design a pinne aumenta l'area superficiale del tubo, con conseguente miglioramento delle prestazioni di trasferimento di calore.
2- Maggiore resistenza e durata:Le pinne sono saldamente incorporate nel tubo, fornendo ulteriore resistenza e durata.
3- Resistenza alla corrosione:I materiali utilizzati nei tubi a pinne di tipo G incorporati sono spesso resistenti alla corrosione, rendendoli adatti per l'uso in ambienti difficili.
4- Disegno compatto:Le pinne incorporate consentono un design compatto, che le rende ideali per applicazioni in cui lo spazio è limitato.
5- Facile da installare:I tubi a pinne di tipo G incorporati possono essere facilmente installati utilizzando accessori di tubo standard.
6Applicazioni versatili:Questi tubi possono essere utilizzati in una vasta gamma di applicazioni, tra cui scambiatori di calore, raffreddatori d'aria e sistemi di refrigerazione.
7- Redditività:L'elevata efficienza di trasferimento del calore dei tubi a pinne di tipo G incorporati può contribuire a ridurre i costi energetici e migliorare le prestazioni complessive del sistema.
Requisiti chimici:
| Grado |
N.U.N. 04400 |
| Altri prodotti |
63.0 min |
| Acciaio |
28.034.0 |
| Ferro |
2.5 |
| Fabbricazione a partire da: |
2.0 |
| Carbonio |
0.3 |
| Silicio |
0.5 |
| Sulfuro |
0.024 |
Proprietà meccaniche:
| Elemento |
Forza del rendimento (0,2% Offset) |
Punto di fusione |
Densità |
Resistenza alla trazione |
L'allungamento |
| Monel400 |
MPa ¥ 240, Psi ¥ 35000 |
(2460 °F) 1350 °C |
80,8 g/cm3 |
MPa ¥ 550, Psi ¥ 80000 |
40 per cento |
Applicazioni:
I tubi a pinne di tipo G incorporati sono comunemente utilizzati in vari settori per applicazioni efficienti di trasferimento di calore.
1. scambiatori di calore:I tubi a pinna incorporati di tipo G sono utilizzati negli scambiatori di calore per aumentare la superficie di trasferimento del calore.dove le pinne aiutano a migliorare il trasferimento di calore tra il fluido caldo che scorre all'interno del tubo e l'aria circostante.
2. sistemi HVAC:I tubi a pinne di tipo G incorporati sono utilizzati nei sistemi HVAC per applicazioni di riscaldamento, ventilazione e condizionamento dell'aria.e radiatori per migliorare l'efficienza del trasferimento di calore e migliorare le prestazioni complessive del sistema.
3. Caldaie:I tubi a pinne di tipo G incorporati sono utilizzati nelle caldaie per aumentare l'efficienza del trasferimento di calore e migliorare le prestazioni termiche complessive del sistema.Le pinne aiutano ad aumentare la superficie disponibile per il trasferimento di calore, con conseguente miglioramento dell'efficienza energetica e riduzione dei costi operativi.
4- sistemi di refrigerazione:I tubi a pinne di tipo G incorporati sono utilizzati nei sistemi di refrigerazione per applicazioni di scambio di calore.Sono comunemente utilizzati in evaporatori e condensatori per migliorare il trasferimento di calore e migliorare l'efficienza complessiva del sistema.
5Centrali elettriche:I tubi a pinne di tipo G incorporati sono utilizzati nelle centrali elettriche per applicazioni di trasferimento di calore.e caldaie per migliorare l'efficienza del trasferimento di calore e migliorare le prestazioni complessive dell'impianto.
Nel complesso, i tubi a pinna di tipo G incorporati sono componenti versatili ampiamente utilizzati in vari settori per applicazioni efficienti di trasferimento di calore.La loro capacità di aumentare la superficie disponibile per il trasferimento di calore li rende una scelta ideale per migliorare le prestazioni termiche dei sistemi di scambio termico.
