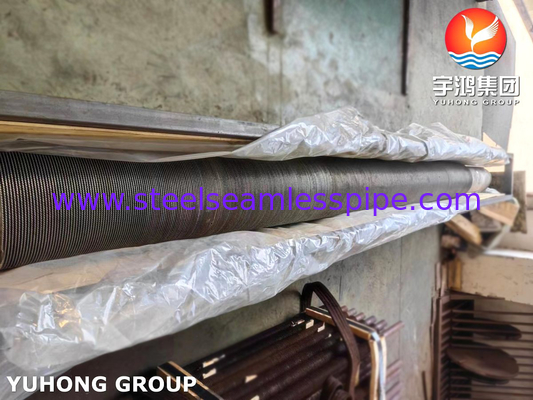

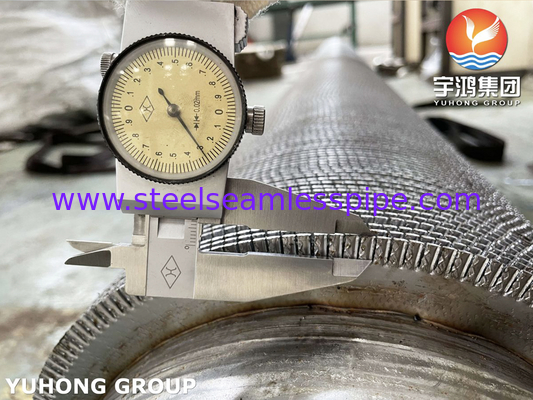

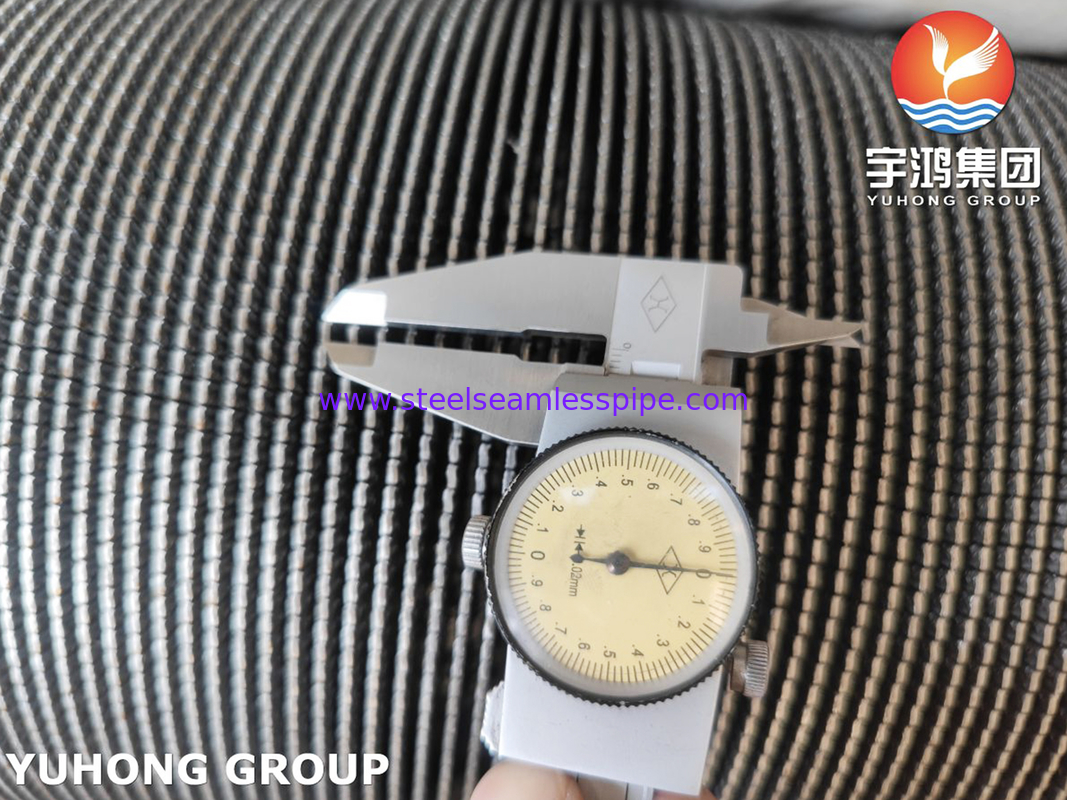

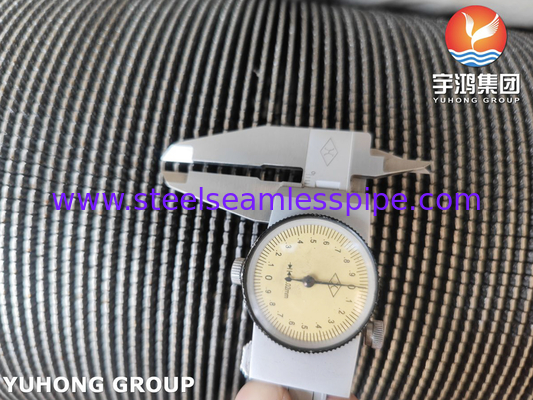

Tubo a pinna HFW a serie elicoidale in acciaio inossidabile A312 TP347

Visualizzazione

I tubi a pinne segate, noti anche come tubi a pinne segate o pinne segate, sono componenti di trasferimento di calore che presentano un modello segato o simile a un dente di segatura sulla superficie delle pinne.Queste pinne sono in genere attaccate alla superficie esterna di un tubo di base utilizzando vari metodi come la saldatura o l'estrusioneEcco alcuni punti chiave sui tubi a pinne dentate:

1. Miglioramento del trasferimento di calore: il disegno dentellato sulla superficie della pinna aumenta l'efficienza del trasferimento di calore del tubo.che porta a un miglior trasferimento di calore convettivo tra il fluido all'interno del tubo e l'ambiente circostante.

2. Maggiore superficie: come per altri tipi di tubi a pinne, i tubi a pinne serrate forniscono una superficie più ampia per il trasferimento di calore rispetto ai tubi semplici.La superficie estesa consente una maggiore dissipazione del calore e una migliore prestazione complessiva di trasferimento del calore.

3. Generazione di turbolenze: le pinne dentate creano turbolenze nel flusso del fluido, che aumenta ulteriormente il trasferimento di calore.Il flusso turbolento aiuta a rompere lo strato di confine e migliora lo scambio di calore tra il fluido e la superficie della pinna.

4. Applicazioni: i tubi a pinne serrate sono comunemente utilizzati in vari settori industriali e applicazioni che richiedono un efficiente trasferimento di calore.caldaie, e altre apparecchiature di trasferimento di calore in cui è essenziale massimizzare il trasferimento di calore.

5. Opzioni di materiale: i tubi a pinne dentate possono essere fabbricati utilizzando materiali diversi per soddisfare le esigenze specifiche dell'applicazione.e loro legheLa scelta del materiale dipende da fattori quali temperatura, pressione, resistenza alla corrosione e resistenza meccanica.

6. Considerazioni di progettazione: il modello di segatura, compresa la profondità e la frequenza delle segature, può essere personalizzato in base ai requisiti di trasferimento di calore dell'applicazione.I parametri di progettazione sono determinati da fattori quali le proprietà del fluido, portate e condizioni di funzionamento.

7. Metodi di fabbricazione: i tubi a pinne serrate possono essere prodotti utilizzando varie tecniche di fabbricazione, tra cui la saldatura, l'estrusione o la formazione di rotoli.e la scelta dipende da fattori quali il costo, volume di produzione e applicazione specifica.

Differenze tra tubi a pinne serrate e tubi a pinne HFW

Il tubo a pinne a spirale seghe è un tipo di superficie estesa irregolare sviluppata sulla base del tubo a pinne a spirale.Il suo processo di fabbricazione è simile a quello dei tubi a pinne a spirale saldati ad alta frequenza, ma la differenza è che prima di avvolgere il tubo a pinne dentate, la striscia deve essere tagliata localmente con spazi vuoti.L'apertura dei denti su pinne a spirale saldate ad alta frequenza non semplifica solo il processo di avvolgimento (riduce notevolmente la deformazione), ma ha anche vantaggi quali il legame stretto, l'alta resistenza, la resistenza al calore agli urti e alle vibrazioni meccaniche, buone prestazioni di espansione termica, piccole perdite di flusso, forte resistenza alla corrosione,e una superficie di diffusione considerevoleNon è facile deformarsi in condizioni di lavoro a lungo termine fredde e calde e ha una lunga durata di vita.

A312 TP347 Composizione chimica

A312 TP347 Proprietà meccaniche

Applicazione

• Recupero del calore di scarico
• Petrochimico
• Caldaie per centrali elettriche
• Prodotti a base di zucchero
• Autovetture
• Industria
• Riscaldamento di edifici civili
