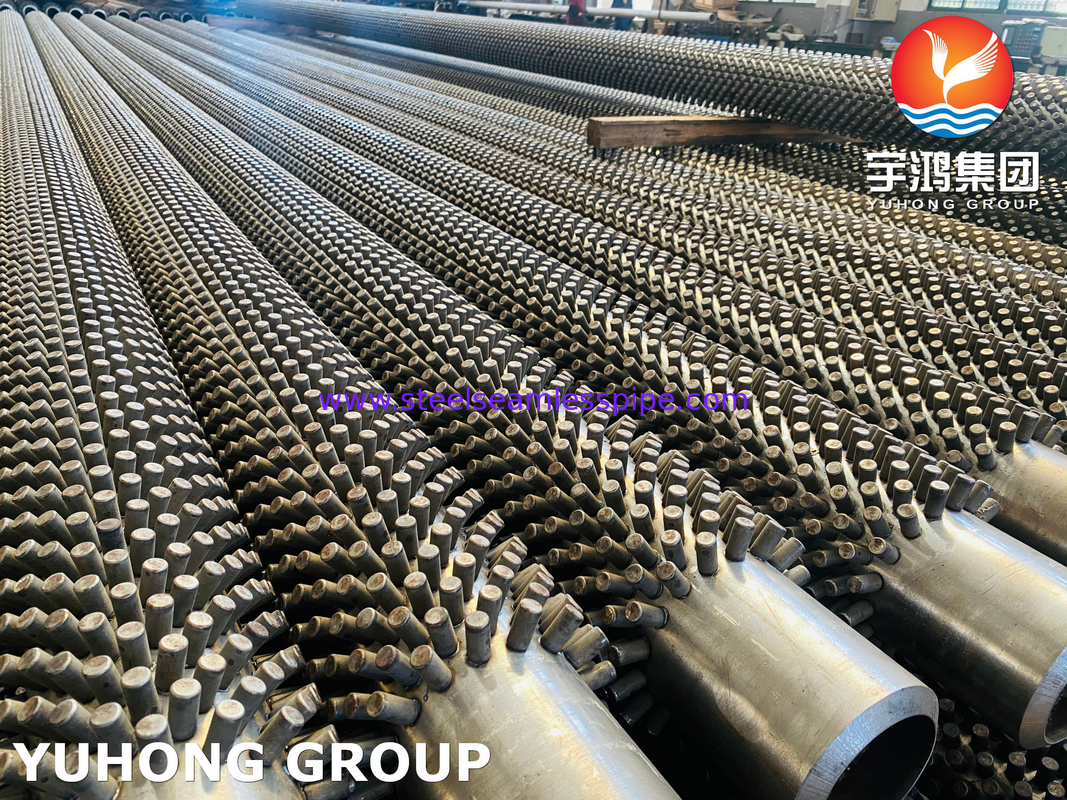

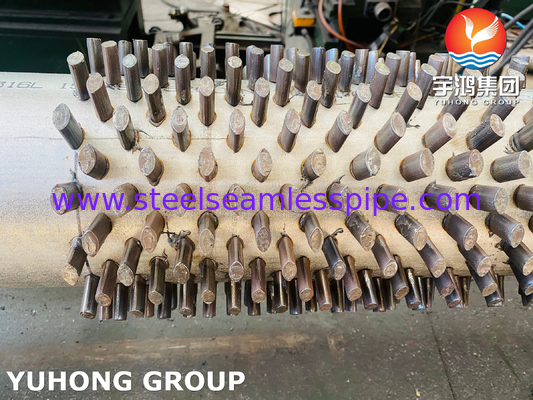

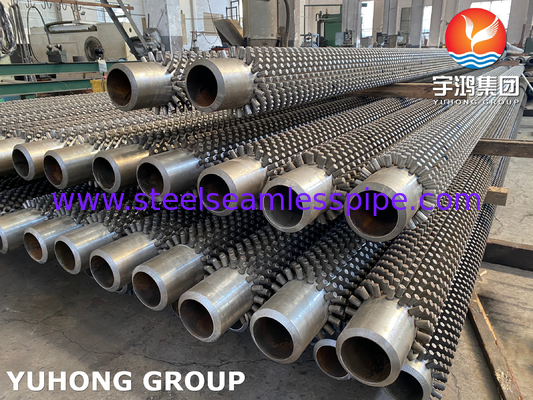

Applicazione di forni a tubi HFW a pinze a punteggio

Applicazione di forni a tubi HFW a pinze a punteggio

HFW Solid Fined Tubes (abbreviazione di High Frequency Welded Helical Spiral)

I tubi a pinne elicoidali offrono al progettista un'elevata efficienza termica e soluzioni di progettazione compatte per un'intera gamma di scambiatori di calore in cui vengono utilizzati gas di combustione puliti.I tubi a pinne elicoidali sono fabbricati sia in tipo solido che serrato.

I tubi a pinne solide a elica vengono fabbricati avvolgendo a elica una striscia di pinne continua sul tubo.La pinna circonda il tubo e salda continuamenteLa striscia di pinna viene avvolta a spirale sul tubo e saldata continuamente con un processo elettrico ad alta frequenza al tubo di base lungo la radice a spirale.La banda di pinne tenuta sotto tensione e confinata lateralmente mentre si forma intorno al tubo, assicurando così che la striscia sia in contatto con la superficie del tubo di base.utilizzando il processo di saldatura ad arco di metallo a gas.

Per una determinata dimensione del tubo o del tubo, la superficie di trasferimento di calore desiderata per unità di lunghezza del tubo può essere ottenuta specificando l'altezza della pinna appropriata,spessore e/o numero di pinne per metro di lunghezza.

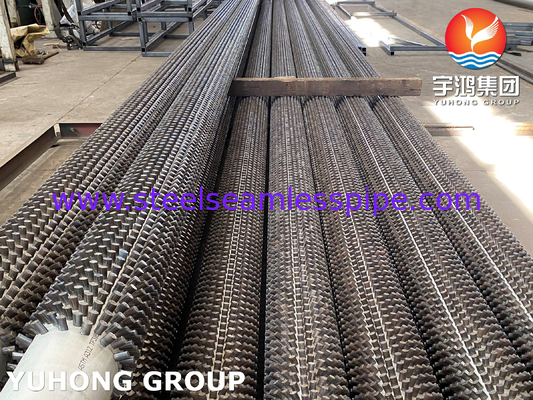

Tubo a pinne solido HFW

Questa configurazione di tubo con pinne in acciaio saldato può essere utilizzata per qualsiasi applicazione praticamente per scambiatori di calore ed è particolarmente adatta per applicazioni ad alta temperatura e alta pressione.Le caratteristiche importanti di questa configurazione sono efficienza, l'efficace legame della pinna al tubo in tutte le condizioni di temperatura e pressione e la capacità di resistere ad alte temperature sul lato della pinna.

Una pinna elicoidale continua è attaccata al tubo di base mediante saldatura a resistenza elettrica ad alta frequenza per fornire un legame efficiente e termicamente affidabile.

Dettagli tecnici/dettagli del tubo di base

Diametro del tubo: da 20 mm OD Min a 219 mm OD Max.

Spessore del tubo: minimo 2 mm fino a 16 mm

Materiale del tubo: acciaio al carbonio, acciaio inossidabile, acciaio in lega, acciaio corten, acciaio duplex, acciaio super duplex, inconel, acciaio a alto tenore di cromo e acciaio in lega, materiale CK 20 e altri materiali.

Dettagli delle pinne

Spessore delle pinne: da min. 0,8 mm a max. 4 mm

Altezza delle pinne: Min 0,25 ̊ (6,35 mm) a Max.1.5 ′′ (38 mm)

Densità delle pinne: Min 43 pinne per metro fino a 287 pinne per metro

Materiale: acciaio al carbonio, acciaio inossidabile, acciaio in lega, acciaio corten, acciaio duplex e in lega.

Per un preventivo rapido, si prega di inviare con il seguente requisito:

Numero di pezzi,

tubo di base: diametro, spessore, lunghezza e specifiche del materiale.

Pinne: specifiche del materiale, tipo (solido o seghettato), altezza, spessore, spaziatura, lunghezza delle pinne e sezioni senza pinne.

Tempo di consegna richiesto.

Parole chiave: tubi a pinne, tubi a pinne, tubi a pinne a pinne elicoidali, tubi a pinne solidi, tubi a pinne serrate, tubi a pinne serrate elicoidali, tubi aletati
