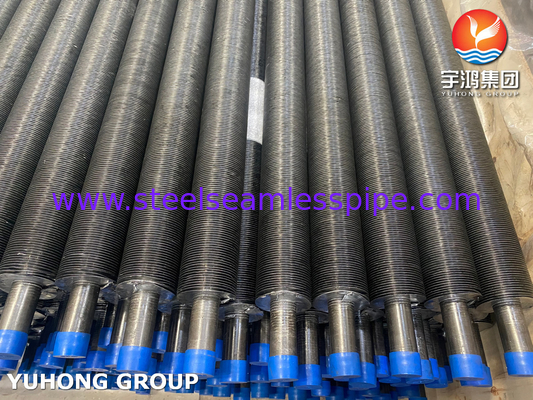

Acciaio al carbonioTubo a pinne di tipo G incorporato ASTM A210 grado A1 Al 1060
Visualizzazione:
Il tubo a pinne incorporato in alluminio di tipo G è una parte importante dello scambiatore di calore, in particolare il tubo a pinne in alluminio, leggero e facile da fabbricare.e viene comunemente utilizzato nei dispositivi di scambio termico.
La caratteristica principale dei tubi a pinna incorporata è che la pinna viene inserita e saldata in una scanalatura elicoidale tagliata nei tubi.
Le pinne incorporate sono più adatte per l'uso in ambienti ad elevato ciclo termico o ad alte temperature e dove il lato delle pinne deve essere sottoposto a pulizia regolare.Questo tipo di pinna presenta una grande limitazione, ovvero la necessità di uno spessore minimo della parete di 1 mm.Tuttavia, la pinna di tipo G può resistere a temperature fino a 400 ° C e può incorporare pinne in acciaio al carbonio per una migliore conducibilità.
Processo di produzione
In particolare, il tubo a pinne di tipo G è un solco a spirale con una certa larghezza e profondità che viene pre-elaborato sul tubo di acciaio e quindi la striscia di alluminio è intarsiata sul tubo di acciaio dell'apparecchiatura.Durante il processo di avvolgimento, a causa di una certa forza di pre-stretta, la striscia d'acciaio verrà stretta nella scanalatura a spirale, garantendo così una certa area di contatto tra la striscia d'acciaio e il tubo d'acciaio.
Per evitare che la striscia d'acciaio rimbalzi e cadga, le due estremità della striscia d'acciaio devono essere saldate al tubo d'acciaio.ci dovrebbe essere una certa reazione tra la striscia di acciaio e la scanalatura a spiraleSe la reazione è troppo piccola per formare un'interferenza, il processo di inserimento è difficile da procedere senza problemi.
Inoltre, la cintura in acciaio arrotolata avrà sempre un certo rimbalzo, di conseguenza, la cintura in acciaio e la superficie inferiore della scanalatura a spirale non possono essere ben unite.L'inserimento di pinne può essere effettuato su apparecchiature generali, e il costo non è alto.
A210 Grado A1 Composizione chimica
|
Grado
|
C (max)
|
M
|
Si(Min)
|
P (max)
|
S (max)
|
|
A1
|
0.27
|
Max 0.93
|
0.10
|
0.035
|
0.035
|
Proprietà meccaniche
|
Grado
|
Resistenza alla trazione ((Mpa)
|
Forza del rendimento (Mpa)
|
Allungamento ((%)
|
|
A1
|
≥ 415
|
≥255
|
≥ 30
|
Tipo G Tubo a pinne incorporato Dettagli rapidi:
Materiale del tubo di base:
1Acciaio al carbonio: A179, A192, SA210 Gr A1/C, A106 Gr B
2Acciaio inossidabile: TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205
3Copper: UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi90/10
Materiale delle pinne:
1. alluminio (Al.1100, Alu.1060)
2- Rame.
3Acciaio
Tipo di pinna: piana solida
Tipo di tubo a pinna: G tipo incorporato
Diametro esterno (OD): 16 mm Min ~ 50,8 mm max.
Lunghezza del tubo: fino a 18 000 mm.
Altezza delle pinne: massimo 16,5 mm.
Spessore delle pinne: generalmente 0,4 mm~0,6 mm
Distanza tra le pinne: minimo 2,1 mm (12FPI)
Protezione superficiale: entrambe le estremità spoglie devono essere di zinco o alluminio metallizzato mediante rivestimento con sistema di arco di elettrospray.
Accessori: scatole di supporto per tubi, pinze o scatole spaziatrici (materiali: alluminio, zinco e acciaio inossidabile).
Applicazioni
- Apparecchiature farmaceutiche
- Apparecchiature chimiche
-Apparecchiature per l'acqua di mare
- Scambiatori di calore
- Condensatori.
- Industria della pasta e della carta
- Società di perforazione petrolifera offshore
-Generazione di energia
- Petrochimica
- Trasformazione del gas
