ASTM A312 ASME SA312 Tubo a pinna estrusso in metallo combinato in acciaio inossidabile per scambiatori di calore

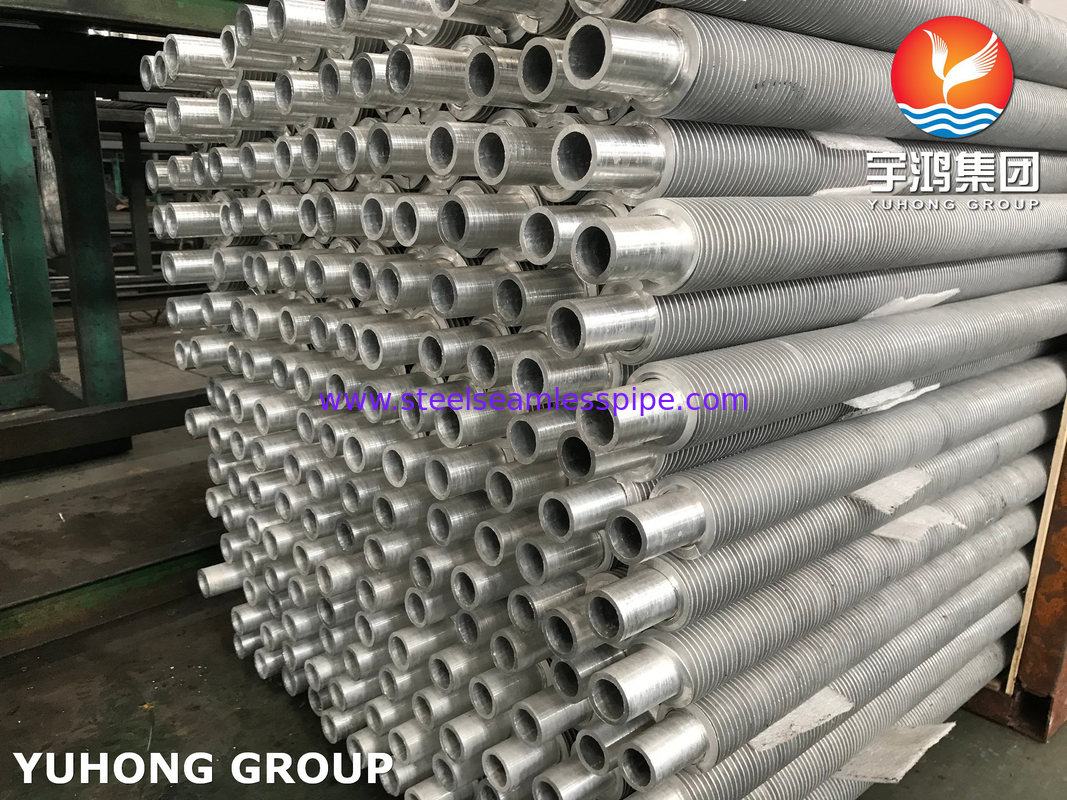

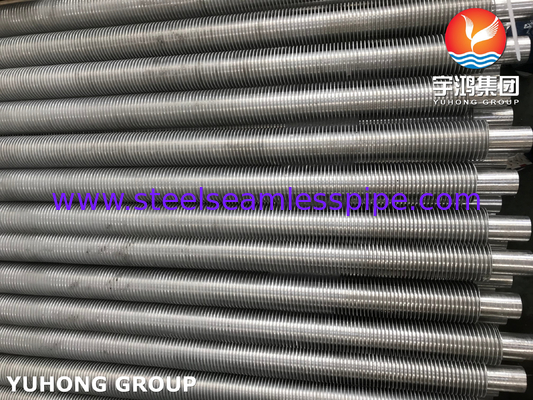

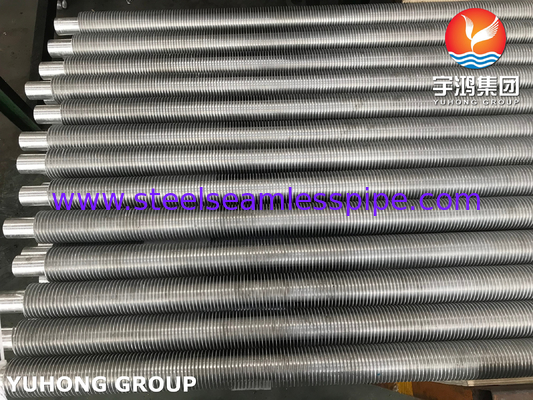

I tubi a pinne estruiti in metallo composito sono componenti di scambiatori di calore bimetallici che combinano due metalli diversi mediante un processo di estrusione. this process involves a base tube (such as carbon steel or stainless steel) and fins made of a more thermally conductive or corrosion-resistant metal (such as aluminum) that are bonded during the manufacturing process.
Il materiale delle pinne di alluminio viene prima applicato all'esterno del tubo di base e poi estruso attraverso una matrice per formare le pinne direttamente dalla superficie esterna del tubo di base.
Questo tipo di pinna può aumentare il costo-efficacia e ottimizzare l'utilizzo del materiale, utilizzando materiali base più economici con pinne ad alte prestazioni
Vantaggi straordinari delle pinne di alluminio
(1) Alta conduttività termica
Eccellente conduttività termica: la conduttività termica dell'alluminio (circa 237 W/m·K) è molto superiore a quella dell'acciaio (circa 50 W/m·K),che può trasferire rapidamente il calore dal tubo di base alla superficie delle pinne, migliorando significativamente l'efficienza complessiva dello scambio termico.
Dissipazione termica uniforme: la conduttività termica uniforme dell'alluminio può ridurre i punti caldi locali e prevenire la deformazione del tubo di base a causa di un eccessivo gradiente di temperatura.
(2) Progettazione leggera
Bassa densità: la densità dell'alluminio (2,7 g/cm3) è solo 1/3 di quella dell'acciaio,che è particolarmente adatto per applicazioni sensibili al peso (come refrigeratori d'aria e sistemi di scambio termico montati sui veicoli), riducendo i costi di sostegno strutturale.
(3) Resistenza alla corrosione
Protezione naturale dall'ossidazione: sulla superficie dell'alluminio si forma facilmente una pellicola di ossido densa (Al2O3), che resiste alla corrosione dell'atmosfera, del vapore acqueo e degli ambienti acidi deboli.prolungamento della vita utile.
Resistenza agli spruzzi di sale: ha prestazioni migliori rispetto all'acciaio al carbonio comune in ambienti marini o costieri ed è adatto a condensatori e apparecchiature di desalinizzazione dell'acqua di mare.
(4) Economica
Costi controllabili: il prezzo dell'alluminio è inferiore a quello del rame e dell'acciaio inossidabile e il consumo energetico di lavorazione è basso, con ovvi vantaggi complessivi in termini di costi.
Basso costo di manutenzione: la resistenza alla corrosione riduce la necessità di rivestimento o sostituzione.
La degradazione delle prestazioni di uno scambiatore di calore è dovuta essenzialmente a due fenomeni che si verificano nel tempo:
- Maggiore resistenza all'inquinamento dovuta all'accumulo di impurità contenute in entrambi i fluidi.
- Maggiore resistenza termica al legame tubo-fin a causa della dilatazione termica dei materiali e della corrosione alla base o alla radice delle pinne.Questi fattori creano una perdita di contatto o pressione di legame tra le pinne e il tubo.
| Tipo |
Descrizione |
tubo di base |
Specifica delle pinne (mm) |
| O.D. (mm) |
Peso delle pinne |
Altezza delle pinne |
Spessore delle pinne |
| Incorporato |
Tubo di pinne di tipo G |
16-63 |
2.1-5 |
< 17 |
- 0 punti.4 |
| Altri prodotti |
Metalli combinati mono-metalli |
8-51 |
1.6-10 |
< 17 |
0.2-0.4 |
| tubo a pinne basse tubo a pinne tipo T |
10-38 |
0.6-2 |
< 1.6 |
- 0 punti.3 |
| tubi di bambù, tubi ondulati |
16-51 |
8-30 |
< 2.5 |
/ |
| Ferita |
tubo di pinna di tipo l/kl/ll |
16-63 |
2.1-5 |
< 17 |
- 0 punti.4 |
| Stringa |
Tubo a pinna di corda |
Da 25 a 38 |
2.1-3.5 |
< 20 |
0.2-0.5 |
| Tipo U |
tubi di tipo U |
16-38 |
/ |
/ |
/ |
| Saldatura |
tubi a pinna di saldatura ad HF |
16-219 |
3-25 |
5-30 |
0.8-3 |
| Tubo di pinna di tipo H/HH |
25-63 |
8-30 |
< 200 |
1.5-3.5 |
| Tubo a pinna a spillo |
25-219 |
8-30 |
5-35 |
φ5-20 |
Applicazione
Aria di raffreddamento
La condensazione del vapore di scarico delle turbine a vapore nelle centrali elettriche e il raffreddamento dei gas di processo negli impianti petrolchimici dipendono dalla leggerezza e dalla resistenza alla corrosione atmosferica delle pinne di alluminio.
Sistemi di climatizzazione e di refrigerazione
I tubi di pinna di alluminio negli evaporatori e nei condensatori possono ridurre il peso dell'apparecchiatura e migliorare il rapporto di efficienza energetica (COP).
Gestione termica dei veicoli a nuova energia
I raffreddatori delle batterie e i radiatori del motore usano i vantaggi della leggerezza delle pinne di alluminio per estendere l'autonomia.
Ricupero di calore da rifiuti industriali
Nei dispositivi di recupero del calore dei gas di scarico, le pinne di alluminio sono resistenti alla corrosione da punto di rugiada acida e possono adattarsi a condizioni di lavoro complesse.
