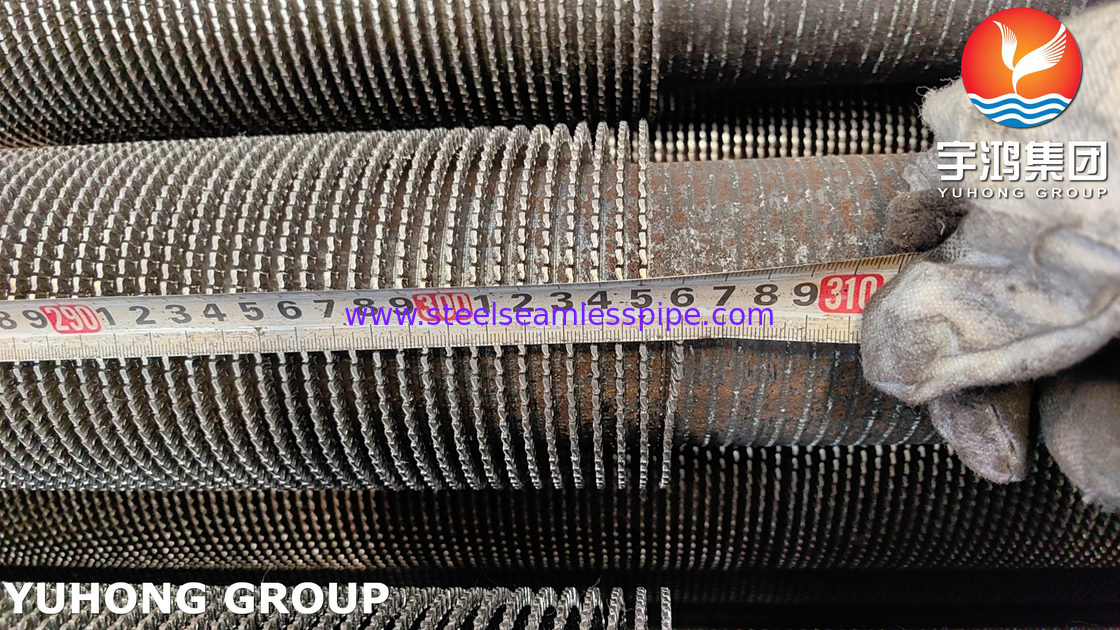

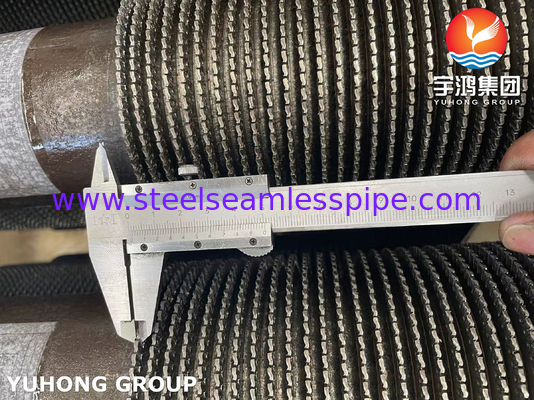

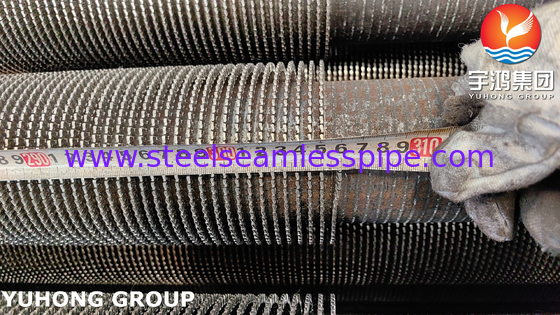

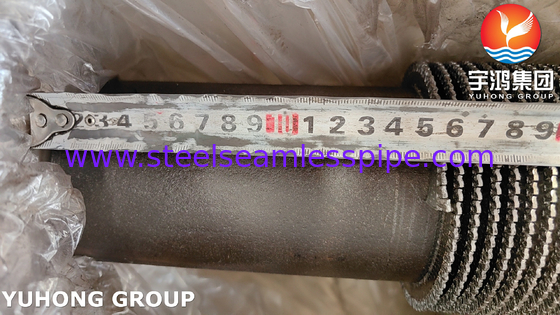

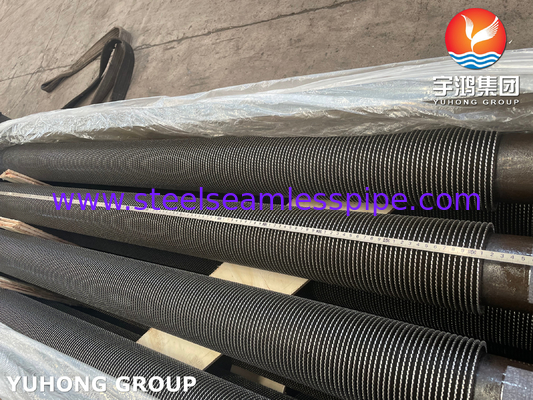

ASTM A335 Gr P9 Tubo a pinna serrata in acciaio legato per forni
Questa pagina tratta di ASTM A335 Gr. P9 serrated alloy steel fin tube, è un tipo di tubo scambiatore di calore progettato per migliorare l'efficienza del trasferimento di calore.E' generalmente usato in applicazioni in cui il trasferimento di calore è critico, quali caldaie, condensatori e raffreddatori d'aria.
Gruppo YUHONGpossono realizzare vari progetti industriali eTutti i nostri prodotti sono provenienti dal nostro paese, sviluppati e prodotti,possiamo assicurarci che si possono ottenere prodotti con la più alta qualità e standard di produzione e un locale, preoccupato, presenza di servizio clienti!
Specificativi per altri tipi di tubi a pinne che possiamo offrire
| Tipo |
Descrizione |
tubo di base |
Specifica delle pinne (mm) |
| O.D. (mm) |
Peso delle pinne |
Altezza delle pinne |
Spessore delle pinne |
| Incorporato |
Tubo di pinne di tipo G |
16-63 |
2.1~5 |
< 17 |
- 0 punti.4 |
| Altri prodotti |
Metalli combinati mono-metalli |
8-51 |
1.6~10 |
< 17 |
0.2-0.4 |
| tubo a pinne basse tubo a pinne tipo T |
10-38 |
0.6~2 |
< 1.6 |
- 0 punti.3 |
| tubi di bambù, tubi ondulati |
16-51 |
8.0 ~ 30 |
< 2.5 |
/ |
| Ferita |
tubo di pinna di tipo l/kl/ll |
16-63 |
2.1~5 |
< 17 |
- 0 punti.4 |
| Stringa |
Tubo a pinna di corda |
Da 25 a 38 |
2.1-3.5 |
< 20 |
0.2-0.5 |
| Tipo U |
tubi di tipo U |
16-38 |
/ |
/ |
/ |
| Saldatura |
tubi a pinna di saldatura ad HF |
16-219 |
3 ~ 25 |
5 ~ 30 |
0.8-3 |
| Tubo di pinna di tipo H/HH |
25-63 |
8 ~ 30 |
< 200 |
1.5-3.5 |
| Tubo a pinna a spillo |
25-219 |
8 ~ 30 |
5 ~ 35 |
φ5-20 |
Materiale del tubo di base:Materiali Acciaio al carbonio, acciaio legato(P5, P9, P11, P22)Acciaio inossidabile e acciaio resistente alla corrosione, ecc..
Materiale delle pinne: Materiali rame / alluminio / acciaio al carbonio / acciaio inossidabile
I tubi a pinne segate sono costituiti da un tubo di base con pinne segate attaccate alla sua superficie esterna.La presenza di queste pinne aiuta ad aumentare il tasso di trasferimento di calore tra il fluido all'interno dei tubi e l'aria o il gas che scorre sopra le pinneLe pinne dentate aumentano la superficie di trasferimento del calore per uno scambio di calore più efficiente.Sono utilizzati in varie industrie, tra cui la generazione di energia.In generale, i tubi a pinne dentate sono progettati per migliorare le prestazioni di trasferimento del calore.
Specificità del tubo a pinne serrate che possiamo offrire
| Gruppo YuhongTubi a pinne serrate a elica saldata |
| Processo di saldatura |
GMAW |
| Dimensione del tubo |
1.00′′a 12.75′′- Un' overdose. |
| Altezza delle pinne |
0.375′′a uno.25′′ |
| Larghezza del segmento della pinna |
5/32′′o 5/16′′ |
| Spessore delle pinne |
20 g).035′′) a 16 per cento).060′′) |
| Pianta della pinna |
da 1 a 7 pinne per pollice |
| Materiale |
Qualsiasi combinazione di materiali che può essere saldata ad arco |
| Lunghezza del tubo |
Nessun limite pratico |
Caratteristiche del tubo a pinne
1La progettazione delle pinne dentate può aumentare la superficie effettiva per il trasferimento di calore, migliorare il tasso di trasferimento di calore e l'efficienza complessiva.
2. Ridurre il calo di pressione sul lato dell'aria: le serrature sulla superficie delle pinne aiutano a rompere lo strato di confine e ridurre il calo di pressione sul lato dell'aria, riducendo così il consumo di energia e i costi operativi.
3• Miglioramento della capacità anti-inquinamento: il design delle pinne dentate aiuta anche a ridurre al minimo l'inquinamento e a migliorare le prestazioni e la durata di vita dello scambiatore di calore.
4Versatilità: i tubi a pinne segate possono essere utilizzati in una varietà di applicazioni e industrie.
5Opzioni personalizzabili: tubi a pinne dentate possono essere personalizzati per soddisfare requisiti specifici
Dettagli del tubo ASTM A335 P9 S50400
ASTM A335La presente specifica riguarda i tubi di acciaio legato ferritico senza saldatura a parete nominale e a parete minima destinati al servizio ad alta temperatura.Flanging (vanstoning)La scelta dipenderà dalla progettazione, dalle condizioni di servizio, dalle proprietà meccaniche e dalle caratteristiche ad alta temperatura.
Composizione chimica (%) --MAX
| C |
M |
P |
Su |
- Sì. |
Cr |
Mo. |
| 0.15 |
0.3-0.6 |
0.025 |
0.025 |
0.25-1 |
8-10 |
0.9-1.1 |
Proprietà meccaniche
| Resistenza alla trazione, min. |
Forza di rendimento 0,2%Offset, min |
L'allungamento longitudinale |
Durezza massima |
| MPa-585 |
MPa-415 |
30% |
25HRC |
Alcune industrie correlate coinvolte
1Industria petrolifera- Sì.
2Industria metallurgica
3- Caldaie per centrali elettriche
4.Sistemi di scambio di calore
5Industria farmaceutica
6Industria petrolchimica
7.Ricupero del calore di scarico
Ispezioni e prove
| 1Composizione chimica |
| 2Proprietà meccaniche |
| 3.Prove di appiattimento |
| 4.Prove ad ultrasuoni |
| 5.Prove di corrosione intergranulare |
| 6.Prove di durezza |
| 7.Prove di trazione trasversale (solo per tubi bimetallici), ecc. |
