I tubi alettati solidi elicoidali con HFW di saldatura ad alta frequenza ASTM A335 P9 hanno fissato la metropolitana

ASTM A335 P9 P11 Tubo in acciaio al carbonio HFW Tubo a pinna con stucco per scambiatori di calore Verniciato in nero

Il gruppo Yuhong è un fornitore leader di tubi in acciaio inossidabile, duplex e nichel per oltre 10 anni.Abbiamo servito con successo clienti in più di 45 paesi.I nostri tubi senza cuciture in acciaio inossidabile sono altamente versatili, trovando applicazioni in vari settori come le miniere, l'energia, la petrolchimica, la chimica, le fabbriche di alimenti, le fabbriche di carta, il gase delle industrie dei fluidiOffriamo un'ampia gamma di dimensioni e specifiche, conformi all'ANSI B16.10: norme B16.19, incluse SCH 5S, SCH 10S, SCH 20, SCH 30, SCH 40S, SCH 60, SCH 80S, XS, SCH 100, SCH 120, SCH 160 e XXS.

HFW Solid Fined Tube, noto anche come tubo solido a pinne elicoidale saldato ad alta frequenza,è un tipo di tubo a pinne a spirale che offre un'elevata efficienza termica e una soluzione di progettazione compatta per vari scambiatori di calore che utilizzano gas di combustione pulitiI due tipi di tubi a pinne a spirale sono di tipo solido e di tipo dentato.

Helical solid finned tubes are manufactured by helically wrapping a continuous strip of fins around the tube and welding it continuously using high frequency resistance welding at a frequency of 400 kHzIl processo di saldatura avviene alla radice della elica, mentre il processo di saldatura avviene nella base della spirale.dove la banda di pinna si piega intorno al diametro del tubo.

Per determinare l'area superficiale di trasferimento di calore richiesta per unità di lunghezza del tubo, specifiche quali altezza delle pinne, spessore delle pinne,e/o numero di pinne per metro di lunghezza devono essere forniti per una determinata dimensione del tubo o del tubo.

La configurazione HFW Solid Fined Tube è adatta a varie applicazioni di scambiatori di calore, in particolare quelle che comportano alte temperature e alte pressioni.Offre un collegamento efficiente e affidabile tra la pinna e il tubo, che gli consente di resistere a temperature elevate sul lato della pinna in tutte le condizioni di temperatura e pressione.

I dettagli tecnici del tubo di base comprendono un diametro del tubo compreso tra 20 mm e 219 mm, uno spessore del tubo compreso tra 2 mm e 16 mm e materiali quali acciaio al carbonio, acciaio inossidabile, acciaio legato,acciaio resistente alle intemperie, acciaio duplex, acciaio super duplex, inconel, leghe ricche di nichel e cromo, materiale CK 20 e altri.

Per quanto riguarda i dettagli delle pinne, lo spessore delle pinne varia da 0,8 mm a 4 mm, l'altezza delle pinne varia da 0,25 " (6,35 mm) a 1,5 " (38 mm) e la densità delle pinne varia da 43 pinne per metro a 287 pinne per metro.I materiali utilizzati per le pinne sono acciaio al carbonio, acciaio inossidabile, acciaio legato, acciaio resistente alle intemperie, acciaio duplex e incolloy.

Per ricevere un preventivo rapido, fornire le seguenti informazioni: numero di pezzi, specifiche del tubo di base, compreso diametro, spessore, lunghezza e materiale;specifiche delle pinne, compreso il materiale, tipo (solido o dentellato), altezza, spessore, spaziatura, lunghezza delle pinne e sezioni senza pinne; e eventuali dettagli necessari per la preparazione della saldatura.

Introduzione:

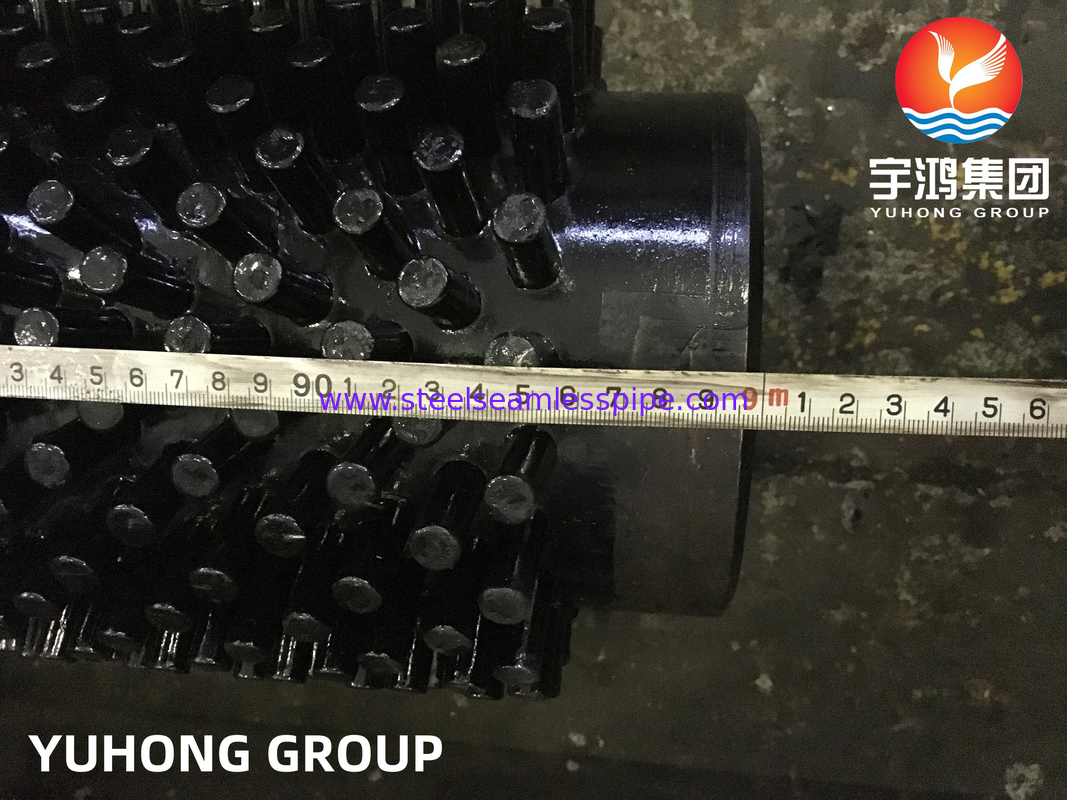

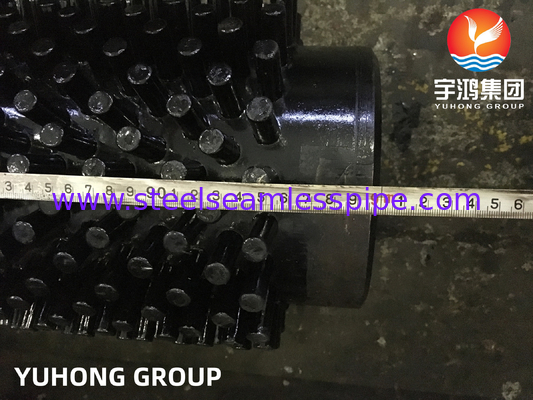

I tubi a pinne solidi elicoidali con saldatura ad alta frequenza (HFW) ASTM A335 P9 Studded Tube sono prodotti di alta qualità, durevoli e versatili progettati per varie applicazioni industriali.I tubi sono caratterizzati dalle loro eccezionali proprietà materiali, rendendoli adatti a una vasta gamma di ambienti e condizioni difficili.

Caratteristiche del prodotto:
1. Materiale: i tubi a pinne solide elicoidali sono realizzati in materiale ASTM A335 P9, un acciaio legato di alta qualità noto per le sue eccellenti proprietà meccaniche, resistenza alla corrosione,e resistenza alle alte temperatureL'uso di questo materiale garantisce la durata e le prestazioni dei tubi in condizioni di funzionamento estreme.

2. Saldatura ad alta frequenza (HFW): i tubi utilizzano tecniche di saldatura ad alta frequenza, che forniscono una forza di legame superiore, integrità della saldatura e consistenza.Questo processo di saldatura assicura un collegamento senza soluzione di continuità tra il tubo a pinne e il tubo di base, migliorando le prestazioni generali e l'affidabilità dei tubi.

3. Disegno dei tubi a puntini: il disegno dei tubi a puntini facilita una migliore efficienza di trasferimento del calore.I puntini presenti sulla superficie esterna dei tubi aumentano l'area complessiva di trasferimento del calore e promuovono una maggiore conduttività termicaQuesta caratteristica di progettazione consente uno scambio termico efficiente, rendendo i tubi adatti per applicazioni in cui è necessario un controllo preciso della temperatura.

Applicazioni:
I tubi a pinne solidi elicoidali con saldatura ad alta frequenza (HFW) ASTM A335 P9 Studded Tube trovano applicazioni in una vasta gamma di industrie e processi, tra cui, a titolo esemplificativo:

1Industria petrolchimica: i tubi sono comunemente utilizzati in scambiatori di calore, caldaie e condensatori per un efficiente trasferimento di calore nelle raffinerie di petrolio, negli impianti chimici e nei complessi petrolchimici.

2Generazione di energia: questi tubi svolgono un ruolo importante nelle centrali elettriche, contribuendo al trasferimento efficiente di calore nelle caldaie, nei super riscaldatori e nei generatori di vapore a recupero di calore (HRSG).

3Industria di processo: i tubi sono ampiamente utilizzati in varie industrie di processo come la lavorazione alimentare, i prodotti farmaceutici e la pasta e la carta, dove il controllo della temperatura e il trasferimento di calore sono fondamentali.

Tabella:
La tabella fornisce un confronto delle caratteristiche chiave tra i tubi a pinne solidi elicoidali con saldatura ad alta frequenza (HFW) ASTM A335 P9 e i tubi convenzionali a pinne.

Parole chiave: tubi a pinne, tubi a pinne, tubi a pinne, tubi a pinne elicoidali
