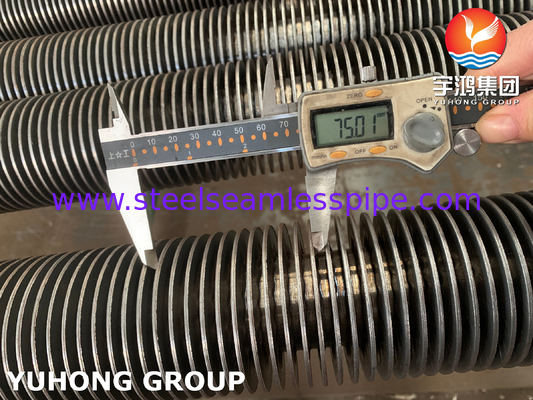

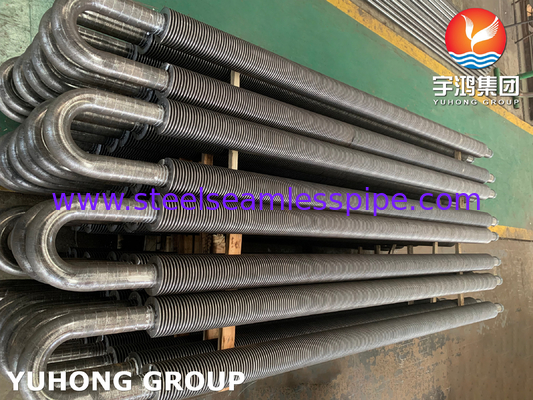

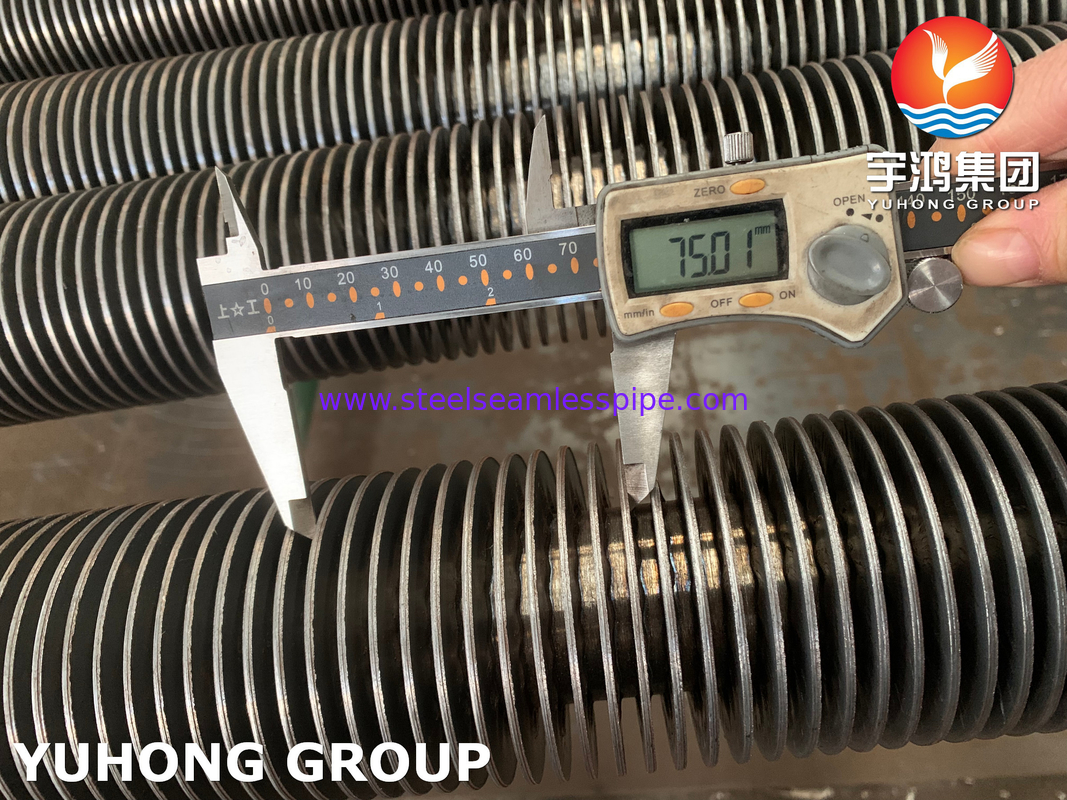

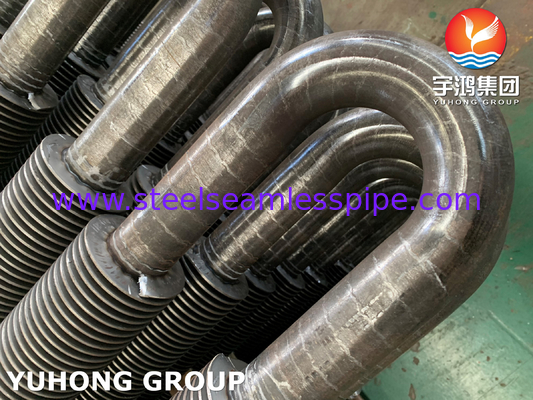

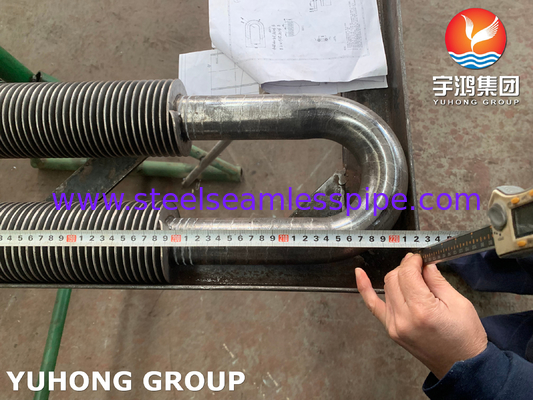

ASTM A106 HF di saldatura di grado B di acciaio al carbonio tubo di pinna di piegatura U per scambiatori di calore
Il gruppo YUHONG offre ASTM A106 Gr. B HF Saldatura di tubi U-Fin in acciaio al carbonio.
tubi di saldaturaha molti tipi: Sprial High Frequency Welded Fined Tube, Serrated Sprial High Frequency Welded Fined Tube, Studded Tube, H-type And Double H-type Fined Tube
Tubo HFW Finè uno dei tubi a pinne a spirale più utilizzati, e ora è ampiamente utilizzato nel recupero del calore di scarico nell'energia elettrica, nella metallurgia, nelle industrie del cemento e nelle industrie petrolchimiche.
Si chiama anche tubo di pinna di tipo solido,use the skin effect and proximity effect of high-frequency current to heat the outer surface of the steel strip and steel pipe while the steel strip is wound around the steel pipe until it is in a plastic state or meltedCompleta la saldatura.Questo tipo di tubo a pinne può migliorare l'efficienza del trasferimento di calore molto di più di un tubo nudo.
Questa saldatura ad alta frequenza è in realtà una saldatura a fase solida.A causa della saldatura stretta delle pinne al tubo / tubo di base, questi tubi a pinne sono spesso utilizzati in condizioni di vibrazione.
Specificità per i vari tipi di tubi a pinne che possiamo offrire
| Tipo |
Descrizione |
tubo di base |
Specifica delle pinne (mm) |
| O.D. (mm) |
Peso delle pinne |
Altezza delle pinne |
Spessore delle pinne |
| Incorporato |
Tubo di pinne di tipo G |
16-63 |
2.1~5 |
< 17 |
- 0 punti.4 |
| Altri prodotti |
Metalli combinati mono-metalli |
8-51 |
1.6~10 |
< 17 |
0.2-0.4 |
| tubo a pinne basse tubo a pinne tipo T |
10-38 |
0.6~2 |
< 1.6 |
- 0 punti.3 |
| tubi di bambù, tubi ondulati |
16-51 |
8.0 ~ 30 |
< 2.5 |
/ |
| Ferita |
tubo di pinna di tipo l/kl/ll |
16-63 |
2.1~5 |
< 17 |
- 0 punti.4 |
| Stringa |
Tubo a pinna di corda |
Da 25 a 38 |
2.1-3.5 |
< 20 |
0.2-0.5 |
| Tipo U |
tubi di tipo U |
16-38 |
/ |
/ |
/ |
| Saldatura |
tubi a pinna di saldatura ad HF |
16-219 |
3 ~ 25 |
5 ~ 30 |
0.8-3 |
| Tubo di pinna di tipo H/HH |
25-63 |
8 ~ 30 |
< 200 |
1.5-3.5 |
| Tubo a pinna a spillo |
25-219 |
8 ~ 30 |
5 ~ 35 |
φ5-20 |
Fine: fine piana, fine a vetta
Nessuna zona di pinne su entrambi i lati: come richiesta e disegno del cliente
Materiale di base tubo/tubo:
Acciaio inossidabile: ASME SA213/ASTM A213, ASME SA249/A249,ASME SA312/A312: TP304,304L, TP304H, TP310S, TP310H, TP316L, TP316H, TP316Ti, TP317, TP317L, TP321, TP321H, TP347, TP347H, TP904L
Acciaio duplex/super duplex: ASME SA789/A789, ASME SA790/A790: S31803, S32205, S32750, S31500, S32304, S32900
Acciaio al carbonio: ASME SA106/ASTM A106 Gr B, Gr C, ASME SA179/ASTM A179, ASME SA192/ASTM A192, ASTM A214, ASTM A210
Acciaio legato: ASME SA213/ASTM A213 T1, T11, T12, T22, T23, T5, T9, T91, T92; ASME SA335 /ASTM A335 P1, P11, P12, P22, P23, P5, P9, ecc.
Categoria di acciaio in lega di nichel:Hestalloy:C-276, C-4, C-22, C-2000, X, B-2, B-3, G-30, G-35.400,401, 404, R-405, K500.
Inconel:600, 601, 617, 625, 690, 718, 740, X-750.800800H, 800HT, 825, 840.
Nickel puro:Ni-200, Ni-201, Ni-270. NS Lega:Ns 1101, NS1102, NS1103, NS3105. Acciaio legato al rame: ASTM B111 ((70400, C70600, C71500, C71640, C68700, C44300)
Materiale delle pinne:
Acciaio legato, acciaio inossidabile, acciaio al carbonio.
Dettagli del tubo A106 Gr B
Composizione chimica max %
| Grado |
C |
M |
P |
S |
- Sì. |
Cr |
Cu |
Mo. |
Ni |
V. |
| Gr B |
0.3 |
0.29-1.06 |
0.035 |
0.35 |
0.1 |
0.4 |
0.4 |
0.15 |
0.4 |
0.08 |
Proprietà meccaniche
| Grado |
Resistenza alla trazione, min. |
Forza del rendimento (0,2%Offset,min) |
L'allungamento |
| Gr B |
ksi-66,MPa-415 |
psi-35, MPa-240 |
0.3 |
Applicazioni
Scambiatori di calore
Caldaie
Sistemi di condizionamento dell'aria
Scaldaie industriali
Industria petrolifera e del gas
Generazione di energia
Sistemi di refrigerazione
