| Altezza dell'aletta: | Personalizzato | Passo dell'aletta: | Personalizzato |
|---|---|---|---|
| Applicazione: | Scambiatori di calore, condensatori, evaporatori, caldaie | Tipo di connessione: | Saldato, infilato, flangiato |
| Materiale: | Alluminio, rame, acciaio al carbonio, acciaio inossidabile, acciaio legato | Diametro della metropolitana: | Personalizzato |
| Lunghezza della metropolitana: | Personalizzato | Spessore della parete della metropolitana: | Personalizzato |
| Evidenziare: | Metropolitana alettata saldata di alluminio industriale,Metropolitana alettata saldata dello scambiatore di calore |
||

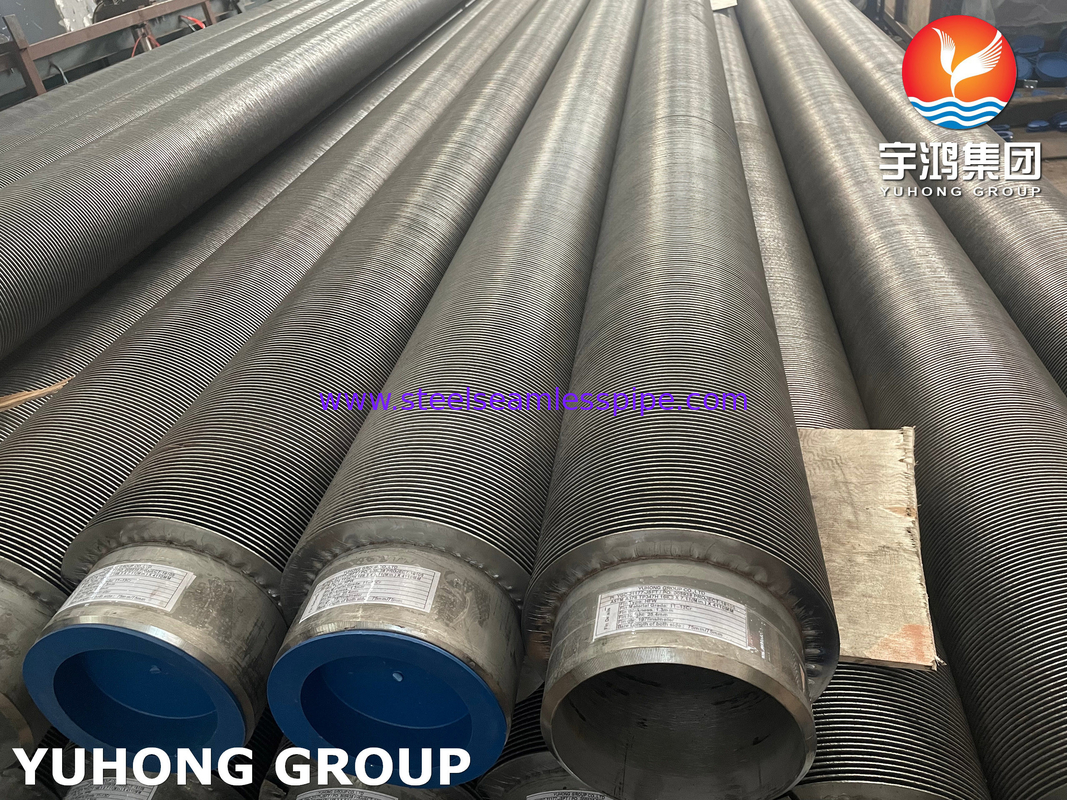

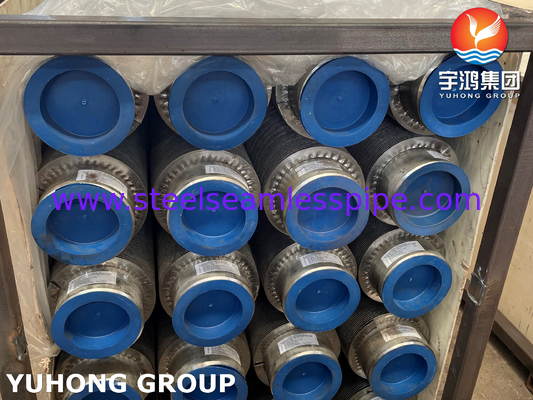

Tubo senza cuciture in acciaio inossidabile ASTM A312 TP304L con tubo a pinna solido 11Cr, 13Cr.
HFW Solid Fined Tubes (abbreviazione di High Frequency Welded Helical Spiral Solid Fined Tube)
I tubi a pinne elicoidali offrono al progettista un'elevata efficienza termica e soluzioni di progettazione compatte per un'intera gamma di scambiatori di calore in cui vengono utilizzati gas di combustione puliti.I tubi a pinne elicoidali sono fabbricati sia in tipo solido che serrato.
Tubo a pinne solido HFW
Questa configurazione di tubo con pinne in acciaio saldato può essere utilizzata per qualsiasi applicazione praticamente per scambiatori di calore ed è particolarmente adatta per applicazioni ad alta temperatura e alta pressione.Le caratteristiche importanti di questa configurazione sono efficienza, l'efficace legame della pinna al tubo in tutte le condizioni di temperatura e pressione, e la capacità di resistere a temperature elevate sul lato della pinna.
| Tubo di pinna | |||||||||
| Parte del tubo di base | Parte della pinna | ||||||||
| Specificità | Grado del materiale | Dimensioni principali | Grado del materiale | Tipo di pinna | Altezza della pinna | Spessore delle pinne | Fin Qty | Fin Dia. | Lunghezza nuda |
| ASTM A213 ; ASME SA213; ASME A249; ASME SA249; ASTM A269; ASME SA269; ASTM A312; ASME SA312; ASTM A376; ASME SA376; ASME A789; ASME SA789; ASTM A790; ASME SA790 | TP304, TP304L, TP304H, TP310S, TP310H, TP316L, TP317L, TP321, TP321H, TP347, TP347H, S31803, S32205, S32750, S32760 | Dimensioni del tubo: 15.875 x 1.6515,875 x 2.1115,875 x 2.77(') 19,05 x 1.65- 19,05 x 2.11- 19,05 x 2.7725,4 x 2.1125,4 x 2.7725,4 x 3.0525,4 x 3.4- 31,75 x 2.11- 31,75 x 2.77- 31,75 x 3.05- 31,75 x 3.4- 38,1 x 2.11- 38,1 x 2.77- 38,1 x 3.05- 38,1 x 3.444,45 x 2.1144,45 x 2.77- 44,45 x 3.05- 44,45 x 3.4- 44,45 x 3.81- 44,45 x 4.5750,8 x 2.1150,8 x 2.7750,8 x 3.0550,8 x 3.450,8 x 3.8150,8 x 4.5757,15 x 2.1157,15 x 2.7757,15 x 3.0557,15 x 3.457,15 x 3.8157,15 x 4.5763,5 x 2.1163,5 x 2.7763,5 x 3.0563,5 x 3.463,5 x 3.8163,5 x 4.57; Dimensioni del tubo: 2 1/2" SCH40 (73.03 X 5.16); 2 1/2" SCH80 (73.03 X 7.01); 3" SCH40 (88.9 X 5.49); 3" SCH40 (88.9 X 7.62); 3 1/2" SCH40 (101.6 X 5.74); 3 1/2" SCH80 (101.6 X 8.18); 4" SCH40 (114.3 X 6.02); 4" SCH80 (114.3 X 8.56); 5" SCH40 (141.3 X 6.55); 5" SCH80 (141.3 X 9.27); 6" SCH40 (168.3 X 7.11); 6" SCH80 (168.3 X 10.97); 8" SCH40 (219.1 X 8.18); 8" SCH80 (219.1 X 12.7); Lunghezza massima: 25M/PC;altre dimensioni dipendono dalla richiesta del cliente | Acciaio inossidabile: SS304, SS304L, SS316L, SS317L, SS347, SS310; SS409 (1CR12), SS410(1Cr13); Acciaio al carbonio(CS), Acciaio in lega: ASTM A387 Gr.A, Gr.B, Gr.C; Aluminio ASTM A209 / ASME SA209 AL1060, Gr.6061Il prodotto deve essere sottoposto a una verifica di conformità con la norma ASME SA210/ASTM A210 AL1060, AL1100, Gr.6061Gr.6063, ASTM A221/ ASME SA221 AL 1060, Gr.6061, Gr.6063 Acciaio legato: P11, P22, P5, P9 | Fino solido: saldatura ad alta frequenza ((HFW), tubo a pinza serrata, tubo a stucco / tubo a pinza, tubo a pinza quadrata, tubo a pinza di tipo H, tubo a pinza di tipo HH; tubo a pinza di tipo G; ferita: L, LL, KL; estruso;Tubo a filo.Tubo a pinna bassa; tubo a pinna ondulato; tubo a bambù; tubo a pinna a piega U | 1.6 mm ~ 60 mm | 0.2 mm~3.0 mm | Dipende dalla richiesta del cliente | 12.7 mm ~ 25.4 mm | 40 mm~ richiesta del cliente |
| Per la produzione di materie plastiche, il prodotto deve essere in grado di essere utilizzato per la fabbricazione di materie plastiche. | 1.4301,1.4305, 1.4306, 1.4307, 1.4571,1.4401, 1.4404, 1.4541, 1.4948, 1.4550, 1.4912, 1.4845, 1.4462, 1.4539, 1.4438, 1.4501 | ||||||||
| ASTM A335; ASME SA335; ASTM A213; ASME SA213 | T1, T11, T12, T22, T23, T5, T9, T91, T92, P1, P11, P12, P22, P23, P5, P9, P91, P92 | ||||||||
| ASTM A53; ASTM A106, ASME SA106 | GR.A, GR.B, GR.C. | ||||||||
| ASTM A178; ASME SA178; ASTM A179, ASME SA179; ASTM A192; ASME SA192; ASTM A209; ASME SA209; ASTM A210; ASME SA210; ASTM A 214; ASME SA214; ASTM A333; ASME SA333 | Gr.A, Gr.B, Gr.C, A179, A192, T1a, T1b Gr.A1, Gr.1Gr.3Gr.6 | ||||||||
| ASTM B161; ASME SB161; ASTM B163; ASME SB163; ASTM B164; ASME SB164; ASTM B165; ASME SB165; ASTM B167; ASME SB167; ASTM B407; ASME SB407; ASTM B444; ASME SB444; ASME B622; ASME SB622; ASTM B388;ASME SB388 | Grado:Allegato di ferro:C-276, C-4, C-22, C-2000, X, B-2, B-3, G-30, G-35.400,401, 404, R-405, K500.600, 601, 617, 625, 690, 718, 740, X-750.800, 800H, 800HT, 825, 840. Nickel puro:Ni-200, Ni-201, Ni-270. NS Lega:Ns 1101, NS1102, NS1103, NS3105. Titanio: Gr.2, Gr.5Gr.7, Gr.9 ; | ||||||||
Vantaggio competitivo:
