Yuhong Holding Group Co., LTD
 |
| Luogo di origine: | La CINA |
| Marca: | YUHONG |
| Certificazione: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Numero di modello: | ASMESA213 |
| Quantità di ordine minimo: | 1pc |
|---|---|
| Prezzo: | 1-150000 USD |
| Imballaggi particolari: | pacco Piega-di legno del caso di /Iron di caso con il cappuccio di plastica |
| Tempi di consegna: | 10-85 giorni |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 1500 tonnellate/mese |
| Prodotto: | Tubo di pinna | Tipo: | Tubo HFW Fin |
|---|---|---|---|
| Norme: | ASME SA213 | Materiale: | T12 |
| Materiale delle pinne: | Acciaio al carbonio, acciaio inossidabile, alluminio, ecc. | Imballaggio: | Cassa in legno piatto/cassa in ferro/confezione con tappo in plastica |

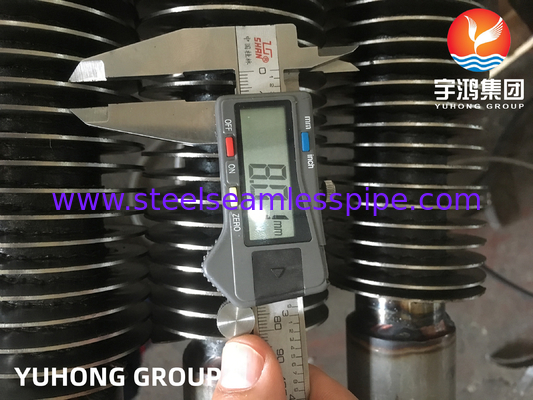

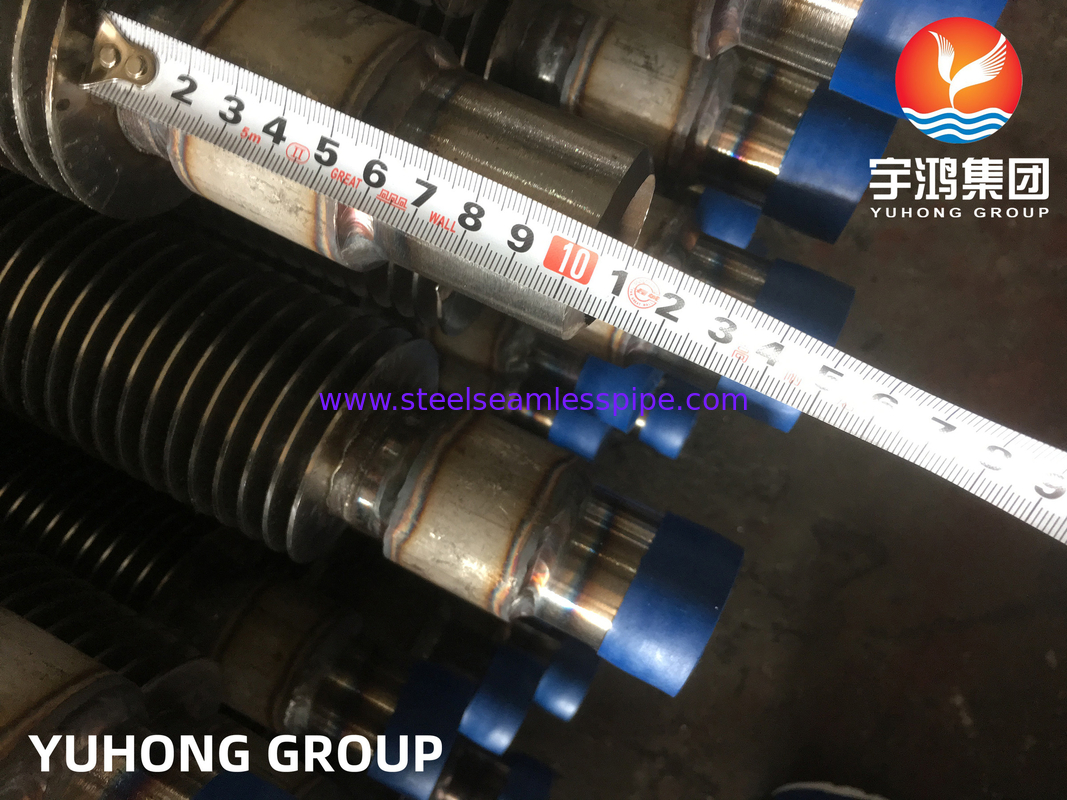

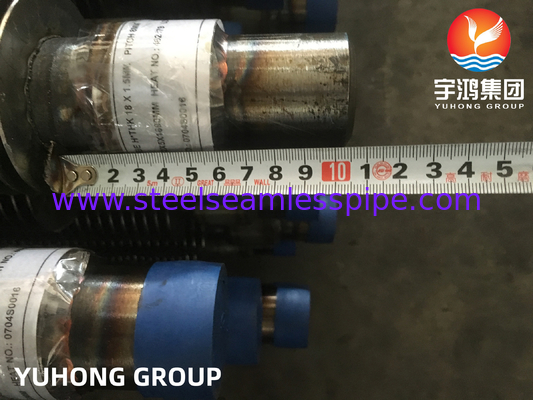

ASME SA213 Tubo a pinna di saldatura T12 HF senza saldatura per radiatori
Gruppo YUHONGpuò gestire i tipi di progetti industriali eTutti i nostri prodotti sono di provenienza nazionale, sviluppati e prodotti,Ciò significa che i nostri clienti hanno accesso immediato ai prodotti di cui hanno bisogno per la loro applicazione specifica.Inoltre, possiamo assicurarci che possiate ottenere prodotti con i più alti standard qualitativi e di fabbricazione e una presenza locale, premurosa e attenta al servizio clienti.
Questa pagina tratta di ASME SA213 TP12 Saldato ad alta frequenza(HFW Fin Tube), denominato anche tubo a pinne di tipo solido,utilizza una striscia di acciaio o in acciaio inossidabile o una barra/staffa rotonda di acciaio saldata direttamente sulla superficie del tubo/tubo.E HFW fin tubo può migliorare l' efficienza del trasferimento di calore molto più di tubo nudoA causa della saldatura stretta delle pinne al tubo / tubo di base, questi tubi a pinne possono essere spesso utilizzati in condizioni di vibrazione.
Il tubo HFW Fin dispone di molti tipi: tubo serrato, tubo a pinna piatta, tubo a pinna a spillo.L'impiego di tali apparecchi può essere effettuato a temperature molto elevate, poichéLa forte connessione tra la pinna e il tubo di base impedisce lo scioglimento della pinna a causa dello stress termico, dell'ossidazione, della corrosione ecc..Noi di YUHONG vendiamo questi tubi da oltre 33 anni e li vendiamo in oltre 70 paesi.
Specificativi generali Tubi a pinna
O.D. del tubo di base: 15,88-219,1 mm
Altezza delle pinne: 6-50 mm
Spessore delle pinne: 0,3-3,0 mm
L'altezza della pinna: su richiesta del cliente.
Fine: fine piana, fine a vetta
Nessuna zona di pinne su entrambi i lati: come richiesta e disegno del cliente
Specifiche per vari tipi di tubi a pinne
| Tipo | Descrizione | tubo di base | Specifica delle pinne (mm) | ||
| O.D. (mm) | Peso delle pinne | Altezza delle pinne | Spessore delle pinne | ||
| Incorporato | Tubo di pinne di tipo G | 16-63 | 2.1~5 | < 17 | - 0 punti.4 |
| Altri prodotti | Metalli combinati mono-metalli | 8-51 | 1.6~10 | < 17 | 0.2-0.4 |
| tubo a pinne basse tubo a pinne tipo T | 10-38 | 0.6~2 | < 1.6 | - 0 punti.3 | |
| tubi di bambù, tubi ondulati | 16-51 | 8.0 ~ 30 | < 2.5 | / | |
| Ferita | tubo di pinna di tipo l/kl/ll | 16-63 | 2.1~5 | < 17 | - 0 punti.4 |
| Stringa | Tubo a pinna di corda | Da 25 a 38 | 2.1-3.5 | < 20 | 0.2-0.5 |
| Tipo U | tubi di tipo U | 16-38 | / | / | / |
| Saldatura | tubi a pinna di saldatura ad HF | 16-219 | 3 ~ 25 | 5 ~ 30 | 0.8-3 |
| Tubo di pinna di tipo H/HH | 25-63 | 8 ~ 30 | < 200 | 1.5-3.5 | |
| Tubo a pinna a spillo | 25-219 | 8 ~ 30 | 5 ~ 35 | φ5-20 | |
Materiale del tubo di base:
1.Acciaio inossidabile:ASME SA213/ASTM A213, ASME SA249/A249,ASME SA312/A312
(TP304,304L, TP304H, TP310S, TP310H, TP316L, TP316H, TP316Ti, TP317, TP317L, TP321, TP321H, TP347, TP347H, TP904L)
2.Acciaio duplex/super duplex:ASME SA789/A789, ASME SA790/A790
(S31803, S32205, S32750, S31500, S32304, S32900)
3.Acciaio al carbonio:ASME SA106/ASTM A106 Gr B, Gr C, ASME SA179/ASTM A179, ASME SA192/ASTM A192, ASTM A214, ASTM A210 Gr.A1, Gr.C.
4.Acciaio legato:
ASME SA213/ASTM A213 T1, T11, T12, T22, T23, T5, T9, T91, T92;
ASME SA335 /ASTM A335 P1, P11, P12, P22, P23, P5, P9, P91, P92, 16Mo3, 15Mo3, 13CrMo-4, 12Cr1MoVG
5.Acciaio in lega di nichel:Hestalloy / Inconel / Nickel puro / NS alloy / Copper alloy steel
Materiale delle pinne:Acciaio legato, acciaio inossidabile, acciaio al carbonio
Caratteristiche del tubo a pinne
Dettagli del tubo ASME SA213
ASME SA213Questa specifica riguarda i tubi senza saldatura per caldaie, supercaldaie e scambiatori di calore in acciaio ferritico e austenitico, classificati nei gradi T5, TP304 ecc.tubi o condensatori e altre applicazioni.
Composizione chimica (%) --MAX K11562
| Grado | C | M | P | Su | - Sì. | Cr | Mo. |
| T12 | 0.05-0.15 | 0.3-0.61 | 0.025 | 0.025 | 0.5 | 0.8-1.25 | 0.44-0.65 |
Proprietà meccaniche K11562
| Grado | Resistenza alla trazione, min. | Forza del rendimento (0,2%Offset,min) | L'allungamento | Brinell/Vickers | Rockwell |
| T12 | ksi-60,MPa-415 | ksi-32,MPa-220 | 30% | 163 HBW/170 HV | 85 HRB |
Ispezioni e prove
| Ispezioni e prove:G-fin; L-fin; LL-fin; KL-fin; Tubi a pinna estrussa | |||
| 1Composizione chimica | |||
| 2Proprietà meccaniche | |||
| 3.Prove idrostatiche | |||
| 4.Prove pneumatiche | |||
| 5- Ispezione boroscopica. | |||
| 6. Esame di corrente di eccitazione | |||
| 7.Prove di trazione (solo per tubi bimetallici) |
Industria correlata coinvolta
1.Industria petrolifera- Sì.
2Industria metallurgica
3Industria elettrica
4Industria leggera
5Industria farmaceutica
6Industria alimentare
7Industria chimica
Applicazione
1Caldaie (calderas)
2- Economisatori
3- Tubi a pinna
4.Ricupero del calore di scarico
5- raffreddatori ad aria / raffreddatori ad olio / raffreddatori ad idrogeno / raffreddatori a generatore
6.Riscaldatori d'aria / scambiatori di calore a raffreddamento d'aria / super riscaldatori / riscaldatori a fuocoHRSG
7Tecnologia dei tubi di calore
1- Numero di pezzi.
2.Base Tube: diametro, spessore, lunghezza e specifiche del materiale.
3.Pelle: specifica del materiale, tipo (solido o dentellato), altezza, spessore, spaziatura, lunghezza delle pinne e sezioni senza pinne.
4- Periodo di consegna richiesto.
