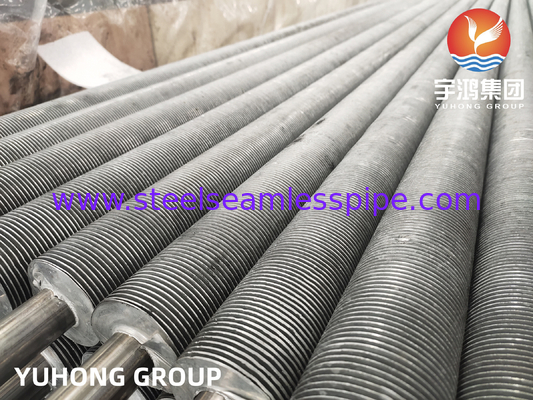

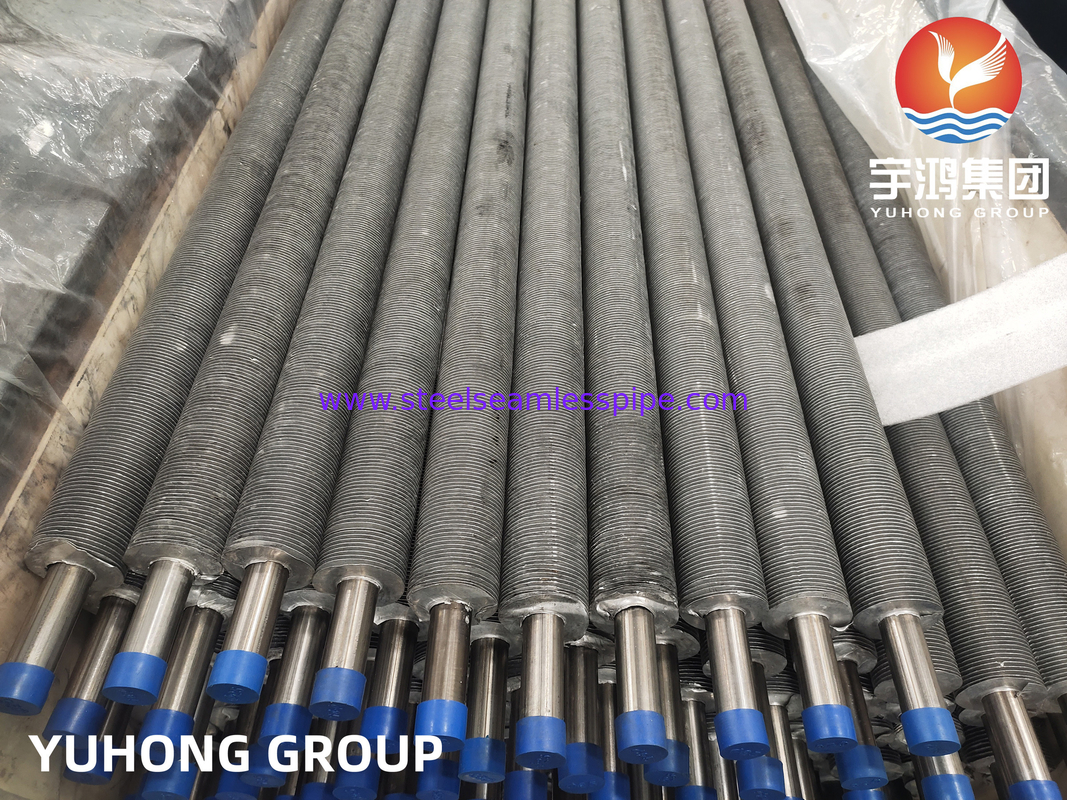

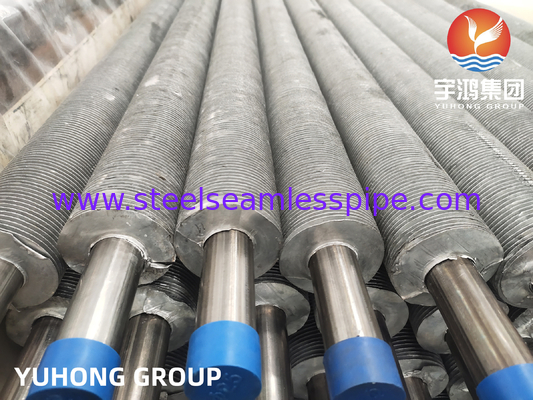

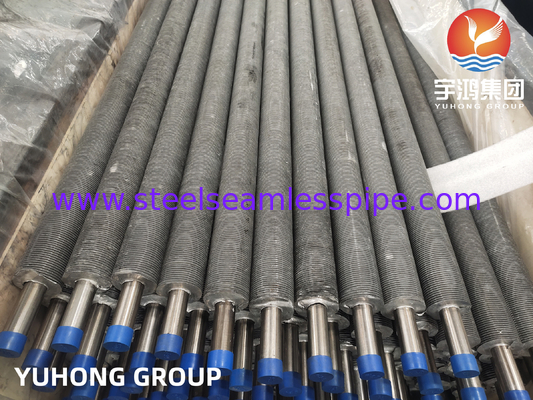

Tubo a pinna a spirale/estruso Tubo a pinna in acciaio inossidabile ASME A249 TP304 alluminio1060 radiatore scambiatore di calore raffreddatore d'aria
tubi di pinne estruite:
È costituito da tubi di alluminio e altri tubi metallici nel loro insieme, senza resistenza al contatto, buone prestazioni di trasferimento di calore, elevata resistenza alla corrosione, bassa perdita di flusso,shock termico e vibrazioni meccaniche, buone prestazioni di espansione termica e considerevole espansione superficie calda, con questo tubo a pinne realizzato in scambiatore di calore, l'uso di attrezzature speciali nelle pinne di laminatura del tubo di alluminio,pressione di contatto del tubo, è circa 4 volte superiore al tubo di pellicola, la temperatura ammissibile del supporto fino a 350 °C, hanno una forte resistenza alla corrosione atmosferica e resistenza agli urti termici.
tubi di acciaio inossidabile di alluminio:
Tubo in acciaio inossidabile e tubo in alluminio composito dopo pinne di estrusione, con caratteristiche di tenuta, buona resistenza al calore, buone prestazioni di trasferimento di calore, elevata resistenza, piccole perdite di flusso,elevate prestazioni di resistenza alla corrosione, non facilmente deformabile e lunga durata di funzionamento a freddo e caldo, ecc.
di una larghezza superiore a 50 mm,
Esistono molte attrezzature di produzione e tecnologia di lavorazione, una forte forza tecnica,prestazioni del prodotto e qualità del prodotto nello stesso settore in posizione di leadershipProduciamo una varietà di materiali e specifiche diverse del tipo di tubo a pinne ampiamente utilizzato negli scambiatori di calore, nei raffreddatori d'aria e negli economizatori di caldaie.
Produttori professionali di tubi a pinne e di apparecchiature per tubi a pinne, produciamo tubi a pinne:Tubo a pinna di acciaio inossidabile saldato al laser, tubo di pinna di saldatura blindato da gas, tubo di pinna ellittica galvanizzato a caldo, macchina per la fabbricazione di tubi di pinne saldate al laser, macchina per la fabbricazione di tubi a pinne a tensione di bordo.
tubo a pinna estrusso in acciaio carbonio-alluminio composito, con materiale di tubo SA179, SA789, SA214, SA213, SA336
Materiale di pinne in alluminio, spessore delle pinne 0,25 mm~0,8 mm, passo delle pinne 2,3 mm~4,5 mm, tipo di pinne: estruse, estruse dentate, di qualsiasi lunghezza, certificato ISO9001 del sistema di qualità, CE, utilizzato per grandi raffreddatori d'aria,scambiatori di calore, asciugatrice, con elevato trasferimento di calore e conversione di energia.
Tubi con pinne in acciaio/alluminio al carbonio per raffreddatori d'aria e scambiatori di calore
I parametri e le prestazioni sono i seguenti:
1: Parametri tecnici: grado elevato di pinna 0-16 mm (o diametro esterno di pinna φ 38,1-φ 77 m); passo delle pinne 2,3-12 mm; lunghezza del tubo di pinna 0,5~ 14 m.
2: Tubo a pinne laminato mono-metallico: alluminio puro 1060 o lega di alluminio 6063.
3: tubi a doppia laminazione metallica: protezione a base di tubi dallo strato esterno di tubi in alluminio, resistenti alla corrosione; tubi a base di tubi possono essere realizzati da tubi in acciaio al carbonio, oltre a:possono essere utilizzati anche tubi in acciaio inossidabile e di rame, così come il tubo in lega di titanio.
Processo di produzione
Un tubo a nucleo liscio viene inserito in una manica in alluminio e quindi le pinne vengono estese dalla manica in alluminio.
Applicazioni
I fascicoli di domanda comuni sono:
1. unità di scambiatori di calore per centrali elettriche (centrali elettriche, nucleari, termiche e geotermiche);
2- sistemi altamente corrosivi (condensatori, evaporatori, desalinizzazioni dell'acqua di mare, fertilizzanti, sistemi di urea, ammoniaca, gas, acidi corrosivi);
3- le industrie petrolifere, chimiche e petrolchimiche;
4- le industrie alimentari e di refrigerazione;
5- Trattamento del gas naturale.
Diametro del tubo di base 10 mm-51 mm
Spessore della parete del tubo di base 1,65 mm-3,0 mm
Spessore delle pinne 0,3 mm-1,2 mm
Distanza tra le pinne 2,0 mm-15,0 mm
Altezza delle pinne 5 mm-16 mm
Materiale del tubo di base: acciaio inossidabile, acciaio al carbonio, lega, titanio, nichel, rame ecc.
Materiale delle pinne: nastri di alluminio, nastri di rame
Tipo di pinna: tubi a pinna estrusi (fin tubes) - tubi a pinna estrusi (fin tubes) e molti tubi a pinna estrusi di dimensioni speciali (fin tubes).i tubi a pinna estrusi (fin tubes) hanno i vantaggi di un'elevata efficienza, forte resistenza alla corrosione e lunga durata come elemento di trasferimento di calore tecnologicamente avanzato internazionale.
I tubi di base dei tubi a doppia pinna estrussa possono essere SS, CS, acciaio resistente alla corrosione, rame e leghe di rame, leghe di Ti e Ti e gli altri materiali.La base dei tubi (tubi) (tubo di base) dei tubi monoestrusi può essere di rame, nichel-rame, alluminio e altri materiali.
Questi prodotti sono ampiamente utilizzati nel settore petrolifero, chimico, metallurgico, tessile, meccanico ed elettrico, nell'industria leggera e farmaceutica per il riscaldamento, l'essiccazione, la lavorazione dei prodotti chimici, l'acquisto di prodotti chimici e di prodotti chimici.apparecchiature di condensazione e raffreddamento.
Applicazioni e caratteristiche
Temperatura di lavoro ≤ 350°C
pressione di lavoro ≤ 32 MPa
Buona rigidità delle pinne, resistenza alla deformazione, elevata resistenza alla corrosione atmosferica per un utilizzo stabile a lungo termine.
