Yuhong Holding Group Co., LTD
 |
| Luogo di origine: | La CINA |
| Marca: | YUHONG |
| Certificazione: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Numero di modello: | Metropolitana di aletta della curva ad U di acciaio al carbonio |
| Quantità di ordine minimo: | 500kgs |
|---|---|
| Imballaggi particolari: | Cassa del compensato, cassa del ferro |
| Tempi di consegna: | 7 giorni |
| Termini di pagamento: | L/C, T/T |
| Nome di prodotto: | Metropolitana alettata della curva ad U | Materiale della metropolitana:: | Acciaio al carbonio, acciaio inossidabile, acciaio legato |
|---|---|---|---|
| Pinna in alluminio: | Alu.1100,Alu.1060 | O.D.: | 20mm - 219mm |
| W.T.: | 2mm - 16mm | lunghezza: | Possa su misura |
| Tipo: | Diritto, curva ad U | NDT: | GH ET, UT, PINTA |
| Applicazione: | Lo scambiatore di calore, la caldaia, le attrezzature termiche di trasferimento, ecc. | ||
| Alta luce: | Metropolitana alettata di acciaio al carbonio, metropolitana a forma di U di HFW | ||

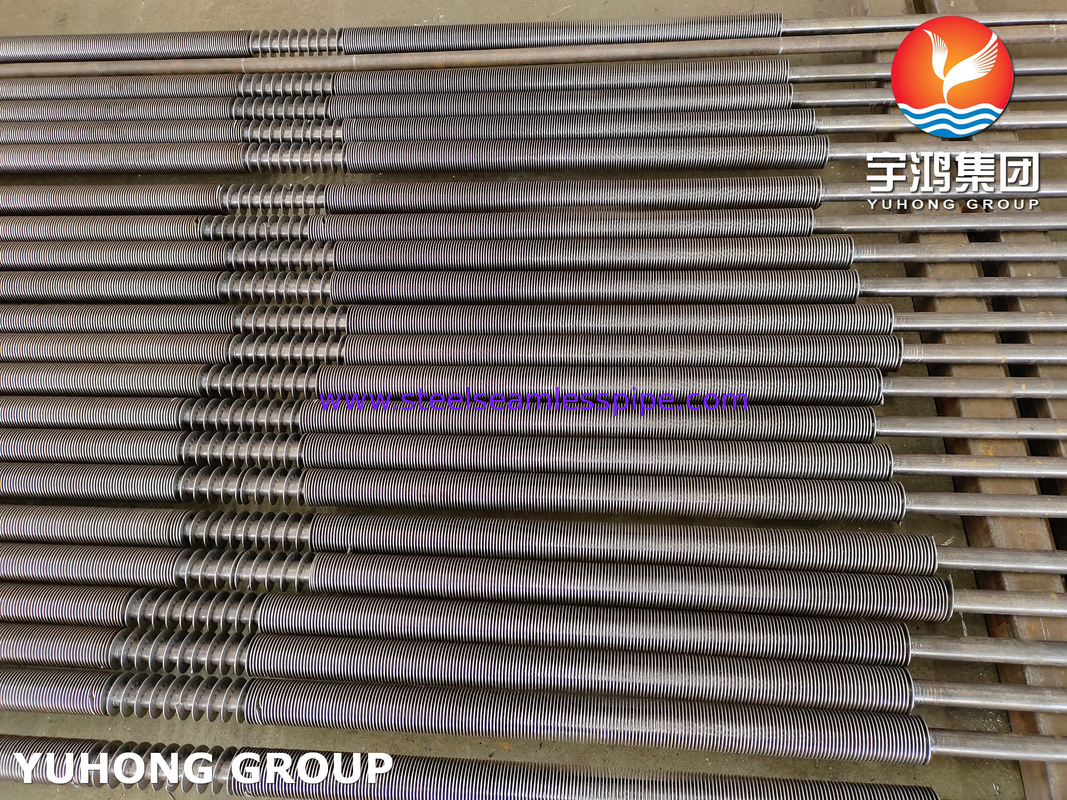

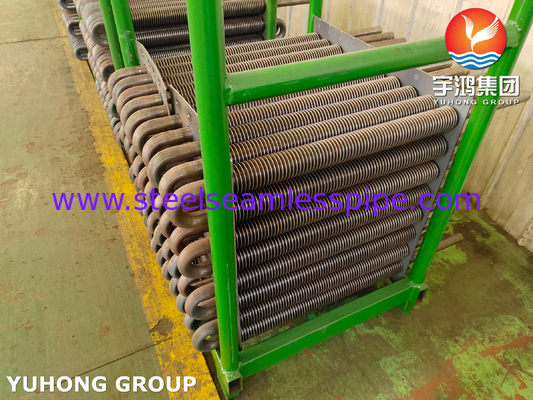

Metropolitana alettata a forma di U del acciaio al carbonio di A106 Gr.B HFW per lo scambiatore di calore
Il tubo alettato a forma di U presenta parecchi vantaggi, compreso:
Efficienza aumentata del trasferimento di calore: Le alette sul tubo aumentano l'area, che migliora l'efficienza del trasferimento di calore.
Dimensione e peso riduttori: L'efficienza aumentata del trasferimento di calore tiene conto i più piccoli e scambiatori di calore più leggeri da usare.
Resistenza della corrosione migliore: Il tubo alettato a forma di U è fatto spesso dei materiali con buona resistenza della corrosione, che lo rende adatto ad uso negli ambienti duri.
Forza meccanica migliorata: Le alette sul tubo anche fornire forza meccanica supplementare, che può essere utile nelle applicazioni ad alta pressione.
Specificazione della metropolitana di aletta
| PRODOTTO | TIPO | NOME | MATERIALE NUDO DELLA METROPOLITANA | MATERIALE DELL'ALETTA |
|
Scambiatore di calore Alettato Metropolitana |
INCASTONATO | METROPOLITANA DI ALETTA DI G-TYPE | ACCIAIO INOSSIDABILE ACCIAIO AL CARBONIO, DI RAME, LEGA | ALLUMINIO |
| ESPULSO | SINGOLO METALLO DEL METALLO GOMBINED | ACCIAIO INOSSIDABILE ACCIAIO AL CARBONIO, DI RAME, LEGA | DI RAME, DI ALLUMINIO | |
|
METROPOLITANA DI ALETTA BASSA METROPOLITANA DI ALETTA DI T-TYPE |
ACCIAIO INOSSIDABILE ACCIAIO AL CARBONIO, DI RAME, LEGA | / | ||
|
METROPOLITANA DI BAMBÙ METROPOLITANA ONDULATA |
ACCIAIO INOSSIDABILE ACCIAIO AL CARBONIO, DI RAME, LEGA | / | ||
| FERITA | TIPO METROPOLITANA DI L/KL/LL DI ALETTA | ACCIAIO INOSSIDABILE ACCIAIO AL CARBONIO, DI RAME, LEGA | DI RAME, DI ALLUMINIO | |
| CORDA | METROPOLITANA DI ALETTA DELLA CORDA | ALLUMINIO, RAME, ACCIAIO AL CARBONIO, STEL INOSSIDABILE | ALLUMINIO, RAME, ACCIAIO AL CARBONIO, STEL INOSSIDABILE | |
| U-TYPE | METROPOLITANA DI U-TYPE | ACCIAIO INOSSIDABILE ACCIAIO AL CARBONIO, DI RAME, | / | |
| SALDATURA | METROPOLITANA DI ALETTA DI SALDATURA DI HF | ACCIAIO AL CARBONIO, ACCIAIO INOSSIDABILE, LEGA | ACCIAIO AL CARBONIO, ACCIAIO INOSSIDABILE, LEGA | |
| U-TYPE | TIPO METROPOLITANA DI H/HH DI ALETTA | ACCIAIO AL CARBONIO, ACCIAIO INOSSIDABILE, LEGA | ACCIAIO AL CARBONIO, ACCIAIO INOSSIDABILE, LEGA | |
| SALDATURA | METROPOLITANA DI ALETTA FISSATA | ACCIAIO AL CARBONIO, ACCIAIO INOSSIDABILE, LEGA | ACCIAIO AL CARBONIO, ACCIAIO INOSSIDABILE, LEGA |
Materiale basso del tubo:
acciaio inossidabile, acciaio al carbonio, acciaio legato
ASME SA213/ASTM A213 TP304/304L TP316/TP316L TP321 TP310S TP317,
ASME SA106/ASTM A106 Gr B Gr C, ASME SA179/ASTM A179, ASME SA192/ASTM A192
Le composizioni chimiche in acciaio legato
| Grado | Designazione di UNS | Composizione, % | ||||||
| Carbonio | Manganese | Fosforo, massimo | Zolfo, massimo | Silicio | Cromo | Molibdeno | ||
| P1 | K11522 | 0.10-0.20 | 0.30-0.80 | 0,025 | 0,025 | 0.10-0.50 | -- | 0.44-0.65 |
| P2 | K11547 | 0.10-0.20 | 0.30-0.61 | 0,025 | 0,025 | 0.10-0.30 | 0.50-0.81 | 0.44-0.65 |
| P5 | K41545 | 0.15MAX | 0.30-0.60 | 0,025 | 0,025 | 0.50MAX | 4.00-6.00 | 0.45-0.65 |
| P9 | K90941 | 0.15MAX | 0.30-0.60 | 0,025 | 0,025 | 0.25-1.00 | 1.00-1.50 | 0.44-0.65 |
| P11 | K11597 | 0.05-0.15 | 0.30-0.60 | 0,025 | 0,025 | 0.50-1.00 | 1.00-1.50 | 0.44-0.65 |
| P12 | K11562 | 0.05-0.15 | 0.30-0.61 | 0,025 | 0,025 | 0.5MAX | 0.80-1.25 | 0.44-0.65 |
| P15 | K11578 | 0.05-0.15 | 0..30-0.60 | 0,025 | 0,025 | 1.15-1.65 | -- | 0.44-0.65 |
| P21 | K31545 | 0.05-0.15 | 0.30-0.60 | 0,025 | 0,025 | 0.50MAX | 2.65-3.35 | 0.80-1.06 |
Grado materiale
| Norma americana | Acciaio austenitico: TP304, TP304L, TP304H, TP304N, TP310S, TP316, TP316L, TP316Ti, TP316H, TP317, TP317L, TP321, TP321H, TP347, TP347H, 904L… Acciaio duplex: S32101, S32205, S31803, S32304, S32750, S32760 Altri: TP405, TP409, TP410, TP430, TP439,… |
| Norma di Europen | 1,4301, 1,4307, 1,4948, 1,4541, 1,4878, 1,4550, 1,4401, 1,4404, 1,4571, 1,4438, 1,4841, 1,4845, 1,4539, 1,4162, 1,4462, 1,4362, 1,4410, 1,4501 |
| Norme GOST | 08Х17Т, 08Х13,12Х13,12Х17,15Х25Т, 04Х18Н10,08Х20Н14С2, 08Х18Н12Б, 10Х17Н13М2Т, 10Х23Н18,08Х18Н10,08Х18Н10Т, 08Х18Н12Т, 08Х17Н15М3Т, 12Х18Н10Т, 12Х18Н12Т, 12Х18Н9, 17Х18Н9, 08Х22Н6Т, 06ХН28МДТ |
Dettagli tecnici/dettagli bassi della metropolitana
Diametro della metropolitana: un min di 20 millimetri OD ad un massimo di 219 millimetri OD.
Spessore della metropolitana: Minimo 2 millimetro fino a 16mm
Materiale della metropolitana: Acciaio al carbonio, acciaio inossidabile, acciaio dell'acciaio legato, di Corten, acciaio duplex, acciaio duplex eccellente, Inconel, alto alto nichel di Chrome & Incolloy, materiale delle CK 20 e un certo altro materiale.
Dettagli dell'aletta
Spessore delle alette: Minuto 0,8 millimetri al massimo 4 millimetri
Altezza delle alette: Min 0,25" (6,35 millimetri) a Max.1.5» (38 millimetri)
Densità dell'aletta: Alette di min 43 per metro al massimo 287 alette per metro
Materiale: Acciaio al carbonio, acciaio inossidabile, acciaio dell'acciaio legato, di Corten, acciaio duplex e Incolloy.
Applicazioni
I tubi di aletta a forma di U sono comunemente usati negli scambiatori di calore, in caldaie ed in altre domande di trasferimento termiche. Sono particolarmente utili nelle situazioni dove c'è una grande differenza della temperatura fra i liquidi che sono scambiati, come le alette sull'aumento del tubo l'area del trasferimento di calore e migliorano l'efficienza. I tubi di aletta a forma di U inoltre sono utilizzati nei sistemi di condizionamento d'aria, nei sistemi di refrigerazione ed in altre applicazioni industriali dove il trasferimento di calore è richiesto.
