Acciaio legato HFW tubi con pinna solida saldati ad alta frequenza ASME SA213 T5 T9 T11 T12 Applicazione caldaia a condensatore

Acciaio legato HFW tubi con pinna solida saldati ad alta frequenza ASME SA213 T5 T9 T11 T12 Applicazione caldaia a condensatore

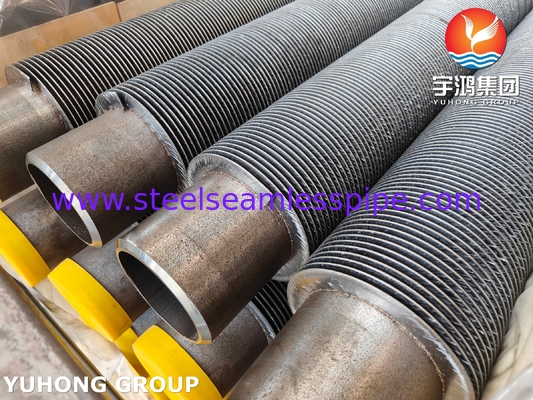

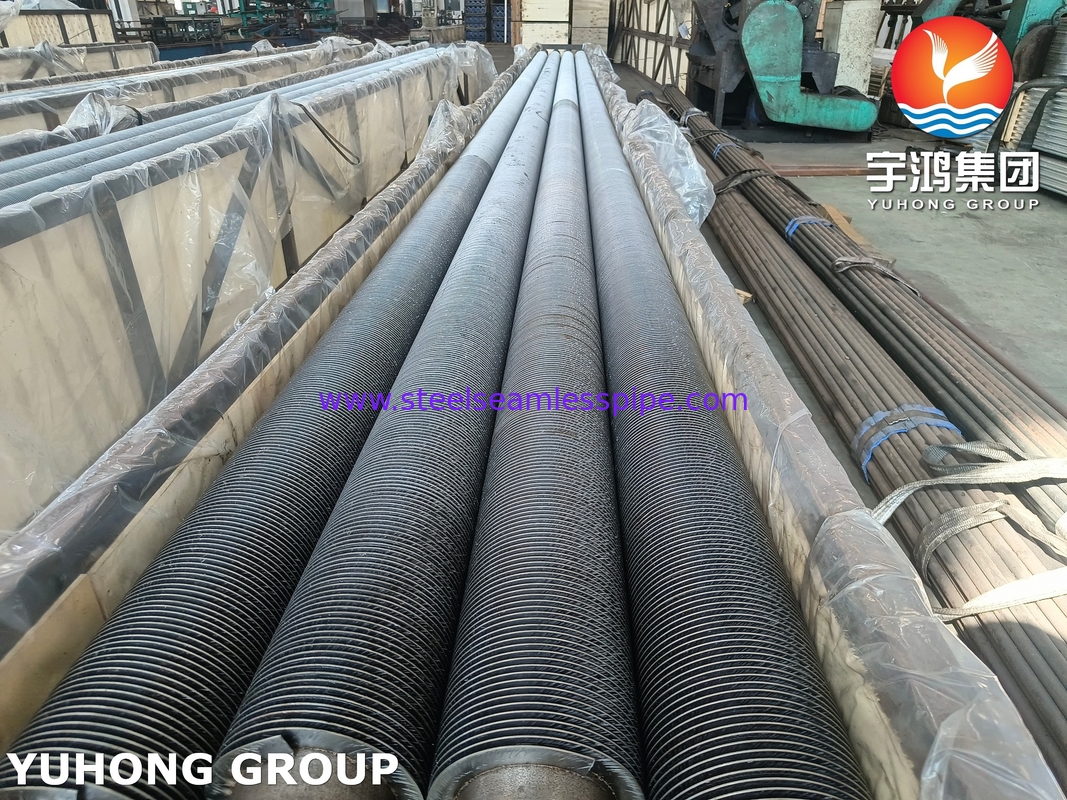

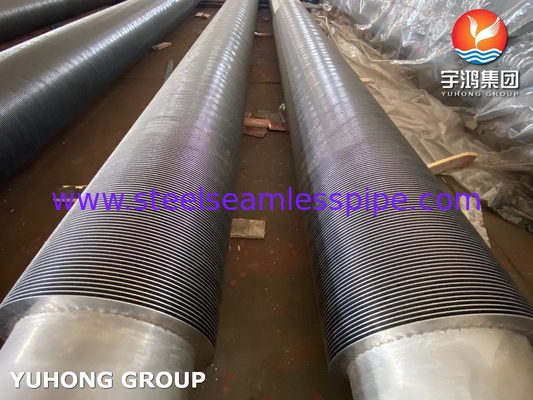

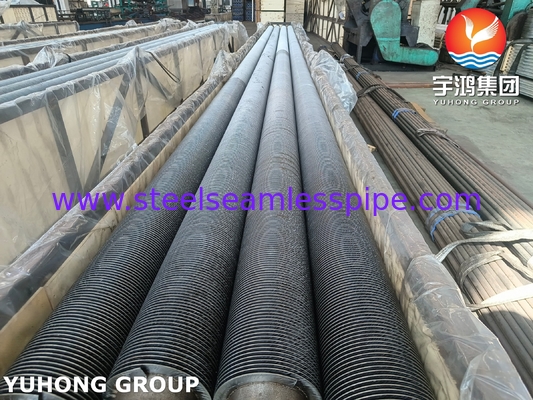

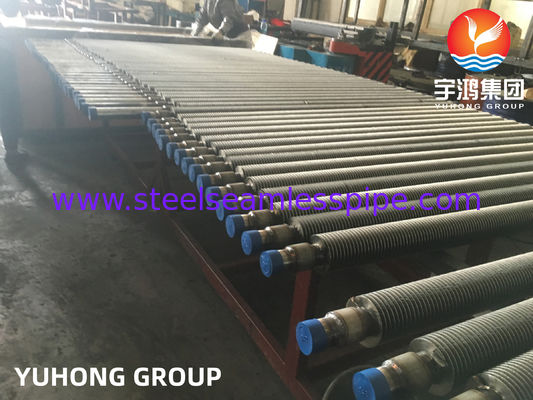

HFW Solid Finned Tubes short for High Frequency Welded Helical Spiral Solid Finned Tube Helical Finned Tubes provide the designer with high thermal efficiency and compact design solutions for a whole range of heat exchangers where clean flue gases are usedI tubi a pinne elicoidali sono fabbricati sia in tipo solido che serrato.

Questa configurazione di tubo con pinne in acciaio saldato può essere utilizzata per qualsiasi applicazione praticamente per scambiatori di calore ed è particolarmente adatta per applicazioni ad alta temperatura e alta pressione.Le caratteristiche importanti di questa configurazione sono efficienza, l'efficace legame della pinna al tubo in tutte le condizioni di temperatura e pressione e la capacità di resistere ad alte temperature sul lato della pinna.

Una pinna elicoidale continua è attaccata al tubo di base mediante saldatura a resistenza elettrica ad alta frequenza per fornire un legame efficiente e termicamente affidabile.

Specificità del tubo a pinna:

1. Aggiungere l'area di scambio di calore e ridurre il numero di tubi, anche aumentare l'area della sezione di flusso di fumo per ridurre la velocità di fumo e abrasione.
2Il tubo di pinna di tipo H può essere realizzato in doppio tubo di pinna di tipo H, con elevata rigidità per adattarsi a una lunga fila di tubi.
3- Economisatore a pinne tipo H disposto in linea per dividere lo spazio in molte piccole zone, con flusso d'aria mediato per ridurre l'abrasione.
4Con canale retto per ottenere il miglior effetto di soffiatura di cenere.
5La struttura compatta riduce il peso e riduce i costi di produzione.

Dettagli tecnici/dettagli del tubo di base

Diametro del tubo: da 20 mm OD Min a 219 mm OD Max.

Spessore del tubo: minimo 2 mm fino a 16 mm

Materiale del tubo: acciaio al carbonio, acciaio inossidabile, acciaio in lega, acciaio corten, acciaio duplex, acciaio super duplex, inconel, acciaio a alto tenore di cromo e acciaio in lega, materiale CK 20 e altri materiali.

Dettagli delle pinne

Spessore delle pinne: da min. 0,8 mm a max. 4 mm

Altezza delle pinne: Min 0,25 ̊ (6,35 mm) a Max.1.5 ′′ (38 mm)

Densità delle pinne: Min 43 pinne per metro fino a 287 pinne per metro

Materiale: acciaio al carbonio, acciaio inossidabile, acciaio in lega, acciaio corten, acciaio duplex e in lega.

Per un preventivo rapido, si prega di inviare con il seguente requisito:

Numero di pezzi,

tubo di base: diametro, spessore, lunghezza e specifiche del materiale.

Pinne: specifiche del materiale, tipo (solido o seghettato), altezza, spessore, spaziatura, lunghezza delle pinne e sezioni senza pinne.

Tempo di consegna richiesto.

Applicazione del tubo a pinna nell'industria

1Industria petrolifera

2Industria chimica

3Industria del legno

4Industria alimentare

5Industria siderurgica

6Industria di stampaggio della plastica

7Unità di disidratazione del glicolo

8. bobine per torri di raffreddamento ibride

9. Macchine da stampa

10Produzione di rivestimenti di superficie

11. Recupero dei solventi

12. raffreddamento delle prese d'aria della turbina

13Produzione tessile

14. riscaldatori per serre e allevamento

15. Tannerie

16. bobine antigelo per l'aria di processo

17. Lavori di carta
