Tubo alettato in acciaio al carbonio ASTM A179 tipo G con alette incorporate, Tubi alettati
Gruppo YUHONGpuò gestire vari tipi di progetti, come progetti di scambiatori di calore/caldaie, progetti marini, progetti petroliferi e del gas, ecc. Noioffriamo vari tipi di tubi alettati.
I tubi alettati sono utilizzati in molti settori diversi. Questi tubi hanno una superficie alettata, che ne aumenta l'area superficiale e consente loro di trasferire calore in modo più efficiente. Per questo motivo, li rende ideali per applicazioni in cui sono richieste elevate velocità di trasferimento del calore.
Specifiche per vari tipi di tubi alettati
| Tipo |
Descrizione |
Tubo base |
Specifiche alette (mm) |
| Diametro esterno (mm) |
Passo alette |
Altezza alette |
Spessore alette |
| Incorporato |
Tubo alettato tipo G |
16-63 |
2,1~5 |
<17 |
~0,4 |
| Estruso |
Metallo singolo metallo combinato |
8-51 |
1,6~10 |
<17 |
0,2-0,4 |
| Tubo alettato a basso aletta tubo alettato a T |
10-38 |
0,6~2 |
<1,6 |
~0,3 |
| Tubo di bambù tubo ondulato |
16-51 |
8,0~30 |
<2,5 |
/ |
| Avvolto |
Tubo alettato tipo l/kl/ll |
16-63 |
2,1~5 |
<17 |
~0,4 |
| Stringa |
Tubo alettato a stringa |
25-38 |
2,1-3,5 |
<20 |
0,2-0,5 |
| Tipo U |
Tubo tipo U |
16-38 |
/ |
/ |
/ |
| Saldato |
Tubo alettato saldato HF |
16-219 |
3~25 |
5~30 |
0,8-3 |
| Tubo alettato tipo H/HH |
25-63 |
8~30 |
<200 |
1,5-3,5 |
| Tubo alettato a perno |
25-219 |
8~30 |
5~35 |
φ5-20 |
Materiale del tubo: Acciaio al carbonio, acciaio inossidabile, acciaio legato, acciaio Corten, acciaio duplex, acciaio super duplex, Inconel, alto cromo alto nichel e Incolloy, materiale CK 20 e altro materiale.

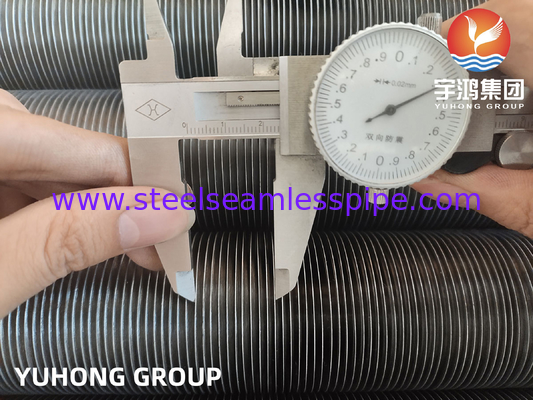

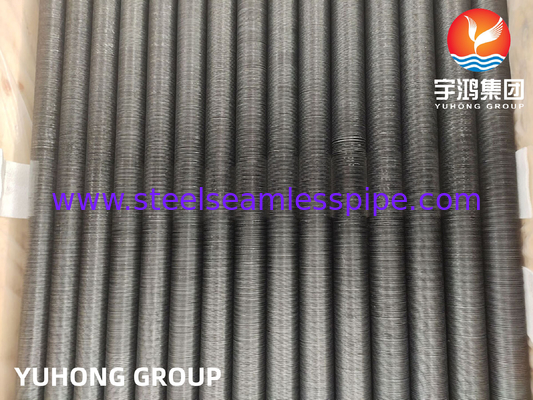

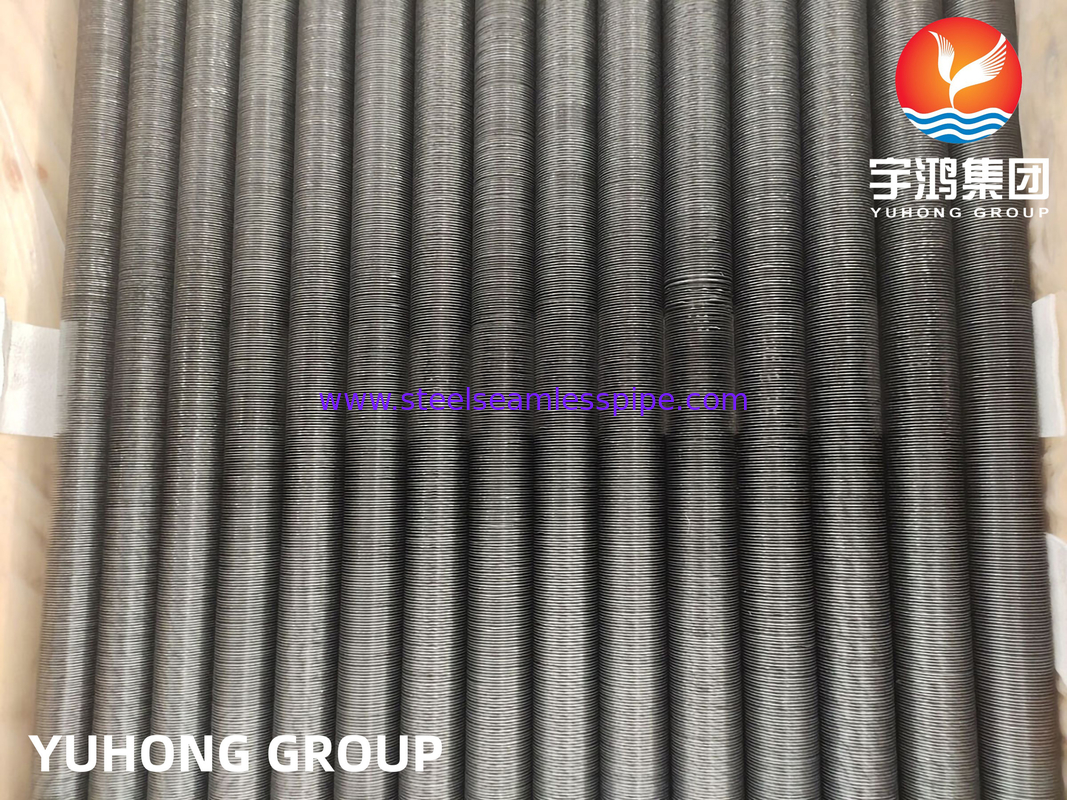

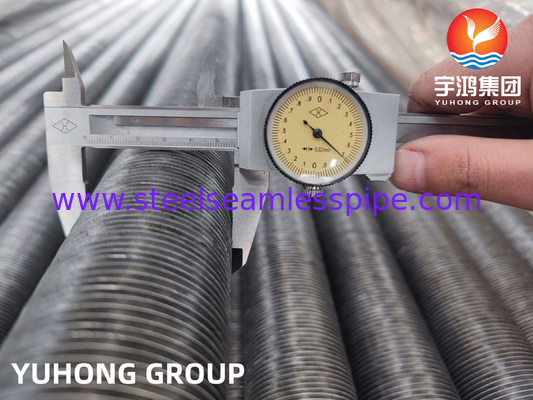

Tubo alettato in alluminio ASTM A179 tipo G con alette incorporate che vendiamo in oltre 70 paesi. I tubi alettati incorporati sono anche chiamati tubi alettati di tipo G. Il tubo alettato incorporato fornisce una connessione perfetta tra l'aletta e i tubi. Il design principale dei tubi alettati incorporati è che, attraverso un'attrezzatura professionale, si scanalano i tubi e si inseriscono le alette nella scanalatura elicoidale. Infine, si combinano l'aletta e i tubi come un tutt'uno. (Alette G) sono realizzate avvolgendo una striscia di alluminio o rame in una scanalatura elicoidale lavorata sulla superficie esterna del tubo.
I tubi alettati incorporati possono essere utilizzati a temperature più elevate e sono molto durevoli. I tubi alettati incorporati sono più adatti per usi che comportano cicli termici elevati o alte temperature e dove il lato dell'aletta sarà soggetto a pulizia regolare.
Caratteristiche del tubo alettato tipo G
Facile installazione
Alta performance
Facile installazione
Meno spazio richiesto
Meno cablaggio
Superficie ottimizzata
Tecnologia più raffinata utilizzata
Minore consumo energetico
Maggiore affidabilità
Bassa manutenzione
Elevata resistenza meccanica
Design compatto
Protezione media dalla corrosione
Dettagli del tubo ASTM A179
ASTM A179questa specifica copre i tubi in acciaio a basso tenore di carbonio, senza saldatura, trafilati a freddo, con spessore minimo della parete, per scambiatori di calore tubolari, condensatori e apparecchiature simili per il trasferimento di calore. I tubi devono essere trattati termicamente dopo l'ultima passata di trafilatura a freddo a una temperatura di 1200°F (650°C) o superiore.
Composizione chimica (%)
| Grado |
C |
Mn |
P |
S |
| A179 |
0,06-0,18 |
0,27-0,63 |
0,035, max |
0,035, max |
Proprietà meccaniche
| Grado |
Resistenza alla trazione, min |
Resistenza allo snervamento (scarto 0,2%, min) |
Allungamento |
Durezza Rockwell |
| A179 |
ksi-47, MPa-325 |
psi-26, MPa-180 |
35% |
/ |
Ispezioni e test
| Ispezioni e test: tubi alettati tipo G; L; LL; KL; estrusi |
| 1. Composizione chimica |
| 2. Proprietà meccaniche |
| 3. Prova idrostatica |
| 4. Prova pneumatica |
| 5. Ispezione boroscopica |
| 6. Test a correnti parassite |
| 7. Prova di trazione (solo per tubi bimetallici) |
Settori correlati coinvolti
Industria chimica
Industria petrolifera
Industria metallurgica
Industria energetica
Industria leggera
Industria farmaceutica
Industria alimentare
Applicazione
Serpentine a vapore
Pre-riscaldatori d'aria / Scambiatore di calore ad aria
Scambiatori di calore a tubi alettati
Raffreddatori d'aria / Raffreddatori d'olio / Raffreddatori d'idrogeno / Raffreddatori di generatori
Recupero di calore di scarto
Essiccatori
Aria condizionata / Riscaldatori d'aria
Condensatori a vapore
Tecnologia Heat Pipe
Per un preventivo rapido, si prega di inviare con i seguenti requisiti:
1. Numero di pezzi.
2. Tubo base: diametro, spessore, lunghezza e specifica del materiale.
3. Alette: specifica del materiale, tipo (solido o seghettato), altezza, spessore, spaziatura, lunghezza alettata e sezioni non alettate. Dettagli della preparazione della saldatura, se richiesto.
4. Periodo di consegna richiesto.
