Yuhong Holding Group Co., LTD
Luogo di origine: | La Cina |
Marca: | YUHONG |
Certificazione: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Numero di modello: | ASTM A179 HA INCASTONATO LA METROPOLITANA DI ALETTA |
Quantità di ordine minimo: | 10pcs |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | Pacco Piega-di legno del caso del ferro del caso di requisiti con il cappuccio di plastica |
Tempi di consegna: | Dipende dalla quantità |
Termini di pagamento: | T/T, L/C |
Capacità di alimentazione: | 1000 tonnellate al mese |
Materiale per tubi: | A179 | Tipo di pinna: | incorporato |
---|---|---|---|
Materiale delle pinne: | AL 1060 | Applicazione: | Scambiatore di calore Heater Parts |
Lunghezza nuda: | 110mm/110mm | Quantità dell'aletta: | 11 aletta/pollice |
Spessore dell'aletta: | 0.4 mm | Altezza delle pinne: | 15.8mm |
Evidenziare: | Tubo alettato incorporato ASTM A179,tubo alettato tipo G Al 1060,tubo alettato estruso da 0 |

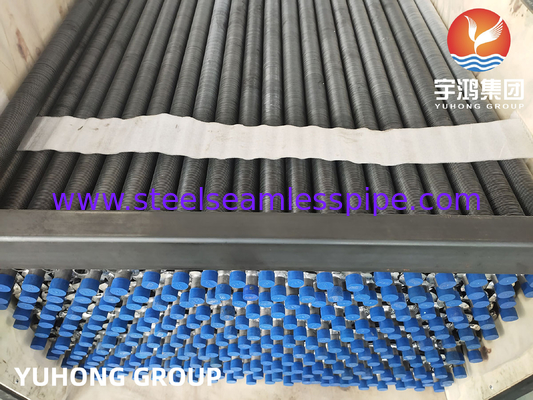

Tubo a pinna incorporato di tipo G ASTM A179 + Al 1060 Acciaio al carbonio
Visualizzazione:
Il tubo a pinne incorporato in alluminio di tipo G è una parte importante dello scambiatore di calore, in particolare il tubo a pinne in alluminio, leggero e facile da fabbricare.e viene comunemente utilizzato nei dispositivi di scambio termico.
La caratteristica principale dei tubi a pinna incorporata è che la pinna viene inserita e saldata in una scanalatura elicoidale tagliata nei tubi.
Le pinne incorporate sono più adatte per l'uso in ambienti ad elevato ciclo termico o ad alte temperature e dove il lato delle pinne deve essere sottoposto a pulizia regolare.Questo tipo di pinna presenta una grande limitazione, ovvero la necessità di uno spessore minimo della parete di 1 mm.Tuttavia, la pinna di tipo G può resistere a temperature fino a 400 ° C e può incorporare pinne in acciaio al carbonio per una migliore conducibilità.
Processo di produzione
In particolare, il tubo a pinne di tipo G è un solco a spirale con una certa larghezza e profondità che viene pre-elaborato sul tubo di acciaio e quindi la striscia di alluminio viene intarsiata sul tubo di acciaio dell'apparecchiatura.Durante il processo di avvolgimento, a causa di una certa forza di pre-stretta, la striscia d'acciaio verrà stretta nella scanalatura a spirale, garantendo così una certa area di contatto tra la striscia d'acciaio e il tubo d'acciaio.
Per evitare che la striscia d'acciaio rimbalzi e cadga, le due estremità della striscia d'acciaio devono essere saldate al tubo d'acciaio.ci dovrebbe essere una certa reazione tra la striscia di acciaio e la scanalatura a spiraleSe la reazione è troppo piccola per formare un'interferenza, il processo di inserimento è difficile da procedere senza problemi.
Inoltre, la cintura in acciaio arrotolata avrà sempre un certo rimbalzo, di conseguenza, la cintura in acciaio e la superficie inferiore della scanalatura a spirale non possono essere ben unite.L'inserimento di pinne può essere effettuato su apparecchiature generali, e il costo non è alto.
Sono molte le variabili da considerare per selezionare e progettare con successo uno scambiatore di calore a tubi a pinne, tra cui:
- metalli più adatti ai tubi e alle pinne;
- tipo di potenziamento del tubo pinne o filo;
- spessore delle pareti dei tubi;
- I/D e O/D dei tubi;
- Un po' di pinne.
- Tipo e numero di ventilatori per fornire il flusso d'aria;
A179 Composizione chimica
Elemento | A/SA 179 |
C | 0.06-0.18 |
M | 0.27-0.63 |
P | ≤ 0,035 max |
S | ≤ 0,035 max |
Materiale equivalente:
Grado | ASTM A179 / ASME SA179 | |
Numero UNS | K01200 | |
Vecchio britannico | BS | CFS 320 |
tedesco | - No, no. | 1629 / 17175 |
Numero | 1.0309 / 1.0305 | |
Belga | 629 | |
JIS giapponese | D3563 / G3461 | |
Francese | A49-215 | |
Italiano | 5462 |
Applicazioni
- Apparecchiature farmaceutiche
- Apparecchiature chimiche
-Apparecchiature per l'acqua di mare
- Scambiatori di calore
- Condensatori.
- Industria della pasta e della carta
- Società di perforazione petrolifera offshore
-Generazione di energia
- Petrochimica
- Trasformazione del gas
