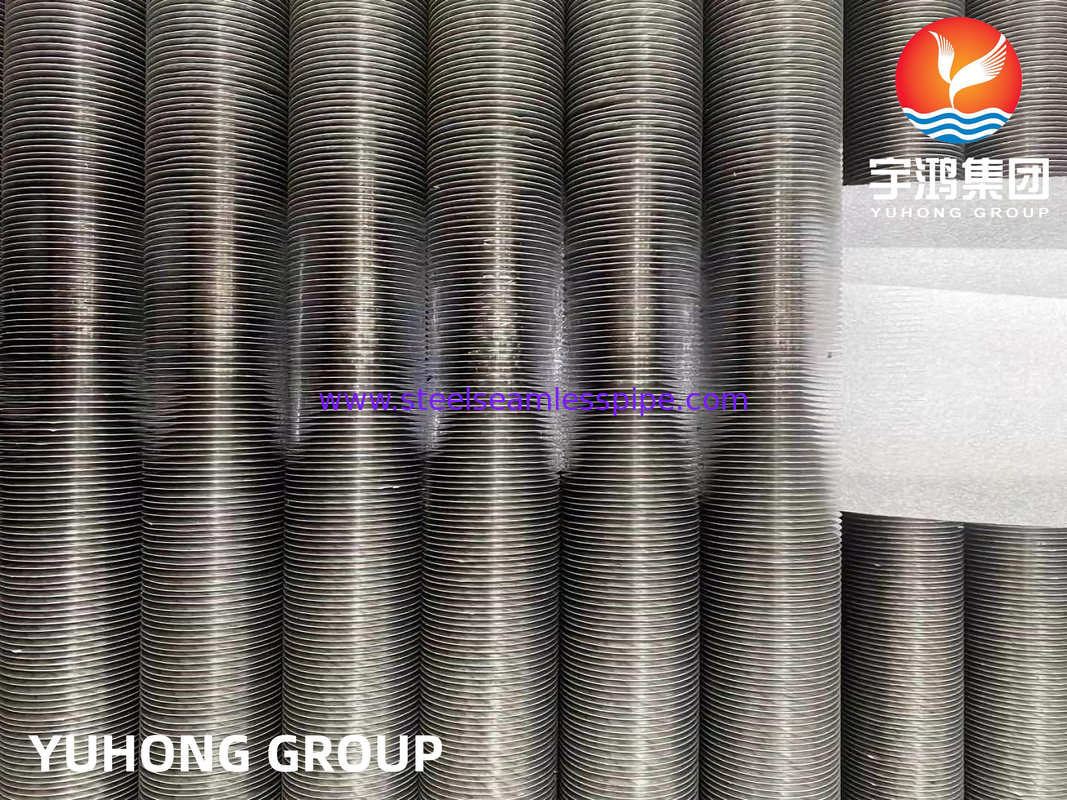

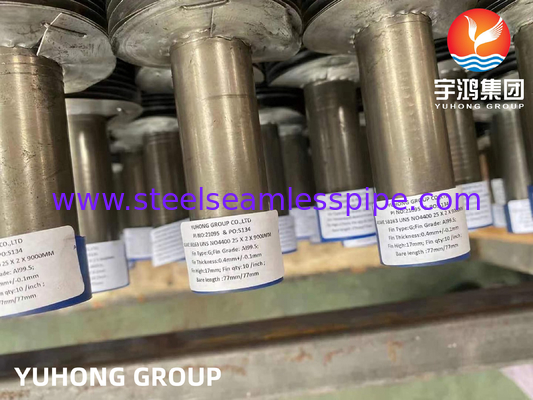

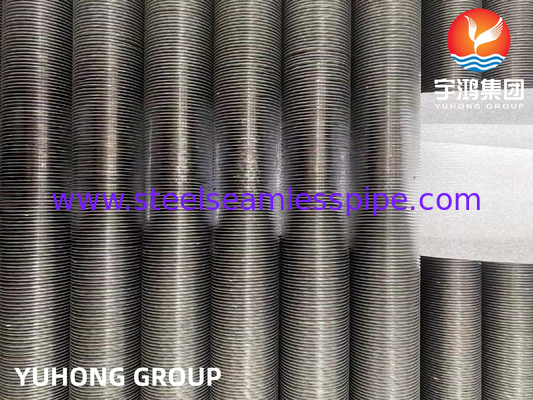

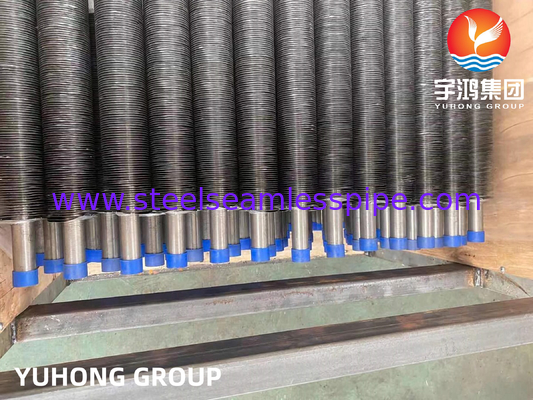

ASME SB163 N04400 G tipo tubo ad alette Al99.5 incorporato tubo ad alette per vaporizzatore
Un tubo alettato è un tubo che presenta piccole alette attorno alla superficie esterna.Queste alette fungono da filtro e da meccanismo per trasferire il calore dal materiale all'interno del tubo allo spazio esterno o viceversa.I tubi alettati sono utilizzati in applicazioni che richiedono un trasferimento di calore da un fluido caldo a un fluido più freddo attraverso la parete del tubo.La velocità con cui si verifica tale trasferimento di calore dipende da tre fattori:
La differenza di temperatura tra i due fluidi.
Il coefficiente di scambio termico tra ciascuno dei fluidi e la parete del tubo.
La superficie a cui è esposto il fluido.
SB 163 N04400 Il tubo ASME SB 163 UNS N04400 a base di nichel è noto per la sua resistenza all'acqua di mare e al vapore ad alte temperature.
Caratteristiche del tubo alettato tipo G:
- 1. Design compatto
- 2. Ad alte prestazioni
- 3. Installazione facile
- 4. Meno spazio richiesto
- 5. Meno cavi
- 6. Superficie ottimizzata
- 7. La migliore tecnologia utilizzata
- 8. Protezione dalla corrosione media
- 9. Minor consumo di energia
- 10. Maggiore affidabilità
- 11. Bassa manutenzione
- 12. Elevata resistenza meccanica
Processi di tubo alettato di tipo G
Nei tubi alettati di tipo G, le alette vengono preparate annegando il nastro metallico in una scanalatura.Quest'ultimo è formato su un tubo di base.Posizionando la pinna su di essa, viene eseguito il riempimento posteriore, con conseguente forte fissaggio delle pinne ai tubi di base.Quindi, è nato il nome G-Fin Tubes.I tre processi sopra menzionati vengono eseguiti contemporaneamente.Il massimo trasferimento di calore è previsto dai tubi g-fin poiché le alette sono fortemente attaccate al tubo di base.
I tubi alettati di tipo G di solito funzionano in applicazioni ad alta temperatura (con circa 400 gradi Celsius).Realizzate in rame, carbonio o alluminio, queste alette hanno una resistenza relativamente inferiore alla corrosione atmosferica.D'altra parte, la resistenza meccanica è accettabile.Inossidabilevengono utilizzati anche materiali per alette in acciaio e acciaio al carbonio, ma è necessaria una particolare lavorazione e lavorazione dei nastri delle alette in acciaio.Raffreddatori d'aria, radiatori, ecc. utilizzano i tubi g-fin.
Dettagli tecnici/Dettagli tubo base
Diametro del tubo: da 20 mm di diametro esterno minimo a 219 mm di diametro esterno max.
Spessore del tubo: minimo 2 mm fino a 16 mm
Materiale del tubo: acciaio al carbonio, acciaio inossidabile, acciaio legato, acciaio corten, acciaio duplex, acciaio super duplex, inconel, alto cromo alto nichel e incolloy, materiale CK 20 e qualche altro materiale.
Per un preventivo rapido, inviare con i seguenti requisiti:
Numero di pezzi
tubo di base: diametro, spessore, lunghezza e specifiche del materiale.
Alette: specifica del materiale, tipo (solido o seghettato), altezza, spessore, spaziatura, lunghezza alettata e sezioni non alettate.Dettagli di preparazione della saldatura, se necessario.
Periodo di consegna richiesto.
A proposito di Monel 400 Tube
Monel appartiene a un gruppo di leghe di nichel.È prodotto con alte concentrazioni di rame e cromo nella loro composizione chimica.Questi tubi sono progettati per essere sufficienti in ambienti sottoposti a stress da corrosione.Non si dissociano o si deformano facilmente a nessuna temperatura.IL SB163 N04400grado è progettato con resistenza superiore ed eccellenti proprietà meccaniche.Possiedono una resistenza alla trazione minima di 550Mpa e una resistenza allo snervamento minima di 240Mpa.I prodotti di questo grado possono essere facilmente allungati del 40%.
Monel 400è una lega di nichel-rame (circa 67% Ni – 23% Cu) resistente all'acqua di mare e al vapore ad alte temperature, nonché alle soluzioni saline e caustiche.Alloy 400 è una lega in soluzione solida che può essere indurita solo mediante lavorazione a freddo.Questa lega di nichel presenta caratteristiche come una buona resistenza alla corrosione, una buona saldabilità e un'elevata resistenza.Un basso tasso di corrosione in acqua salmastra o di mare che scorre rapidamente combinata con un'eccellente resistenza alla corrosione da stress nella maggior parte delle acque dolci e la sua resistenza a una varietà di condizioni corrosive ha portato al suo ampio utilizzo in applicazioni marine e altre soluzioni di cloruro non ossidanti.
Composizione chimica
| Grado |
C |
Mn |
Si |
S |
Cu |
Fe |
Ni |
Cr |
| Monel 400 |
0,30 max |
2,00 massimo |
0,50 max |
0,24 max |
28,0-34,0 |
2,50 max |
63,00 min |
– |
Proprietà meccaniche
| Elemento |
Densità |
Punto di fusione |
Resistenza alla trazione |
Forza di rendimento (compensazione dello 0,2%) |
Allungamento |
| Monel 400 |
8,8 g/cm3 |
1350°C (2460°F) |
Psi – 80.000, MPa – 550 |
Psi – 35.000, MPa – 240 |
40% |
Proprietà fisiche
| Proprietà |
Metrico |
Imperiale |
| Densità |
8,8 g/cm3 |
0,318 libbre/pollice3 |
Valutazione della pressione del tubo
|
Tubo OD
(In.)
|
Spessore della parete del tubo (pollici) |
| .028 |
.035 |
.049 |
.065 |
.083 |
.095 |
.109 |
.120 |
| Pressione di esercizio (psig) |
| 1/8 |
7900 |
10100 |
|
|
|
|
|
|
| 1/4 |
3700 |
4800 |
7000 |
9500 |
|
|
|
|
| 5/16 |
|
3700 |
5400 |
7300 |
|
|
|
|
| 3/8 |
|
3100 |
4400 |
6100 |
|
|
|
|
| 1/2 |
|
2300 |
3200 |
4400 |
|
|
|
|
| 3/4 |
|
|
2200 |
3000 |
4000 |
4600 |
|
|
| 1 |
|
|
|
2200 |
2900 |
3400 |
3900 |
4300 |
Settori in cui vengono utilizzati tubi alettati di tipo G
1. Piante di gomma
2. Centrali elettriche
3. Industrie petrolifere
4. Industrie chimiche
Altre applicazioni
1. Ingegneria navale.
2. Apparecchiature per il trattamento di sostanze chimiche e idrocarburi.
3. Serbatoi di benzina e acqua dolce.
4. Alambicchi di petrolio greggio.
5. Riscaldatori disaerati.
6. Scaldacqua di alimentazione della caldaia e altri scambiatori di calore.
7. Valvole, pompe, alberi, raccordi e dispositivi di fissaggio.
8. Scambiatori di calore industriali.
9. Solventi clorurati.
10. Torri di distillazione del petrolio greggio.
