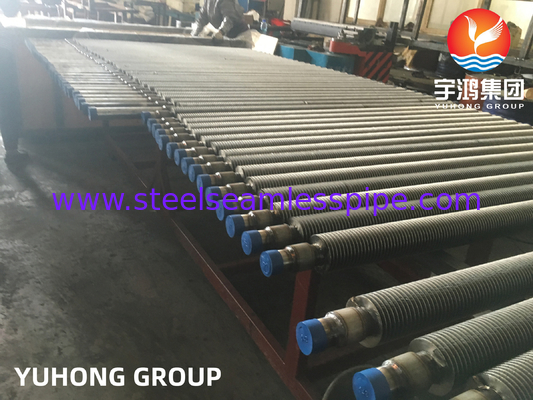

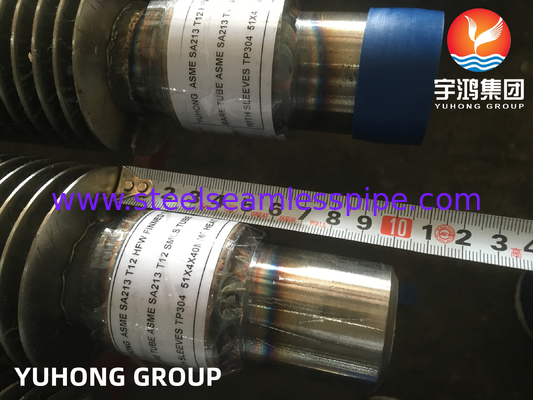

tubo di pinne saldato ad alta frequenza, tubo di acciaio in lega ASTM A213 T12 con pinne in acciaio inossidabile 304
I tubi a pinne sono i principali componenti degli scambiatori di calore.Sono tubi in cui sono state aggiunte pinne all'esterno per aumentare l'area di contatto con il fluido esterno per scambiare calore e tra il fluido all'interno del tubo e il fluido all'esterno del tuboI tubi a pinne HFW sono uno dei tubi a pinne più comuni nell'industria, che sono generalmente utilizzati per raffreddatori d'aria, scambiatori di calore, recipienti a pressione e così via.
Saldatura a resistenza ad alta frequenza:
Le pinne elicoidali continue sono attaccate al tubo di base mediante saldatura ad alta frequenza per fornire un legame efficiente e affidabile dal punto di vista termico.La saldatura prodotta in questo processo è una vera e propria forgia, che consiste in una fusione tra due parti di metallo originale senza l'introduzione di un materiale di riempimento.La saldatura è prodotta semplicemente riscaldando le interfacce da unire a uno stato plastico e aggiungendo pressione.
Caratteristiche dei tubi a pinne saldati ad alta frequenza:
1Trasferimento di calore migliorato:I tubi con pinne saldate ad alta frequenza hanno una superficie più ampia rispetto ai tubi semplici, consentendo un miglioramento dell'efficienza di trasferimento del calore.Questo è particolarmente utile nelle applicazioni in cui un efficiente trasferimento di calore è cruciale.
2- Maggiore resistenza:Il processo di saldatura utilizzato per attaccare le pinne al tubo crea un legame forte, con il risultato di un prodotto più resistente e duraturo.Ciò rende i tubi a pinne saldati ad alta frequenza ideali per applicazioni che richiedono un elevato livello di affidabilità.
3. Disegno personalizzabile:I tubi con pinne saldate ad alta frequenza possono essere personalizzati per soddisfare requisiti specifici, come altezze e spessori delle pinne variabili.Ciò consente una maggiore flessibilità nella progettazione e consente di adattare i tubi alle esigenze specifiche dell'applicazione.
4- Redditività:Nonostante l'investimento iniziale nei tubi con pinne saldate ad alta frequenza sia maggiore rispetto ai tubi semplici, la loro maggiore efficienza di trasferimento del calore può portare a risparmi sui costi a lungo termine.Le migliori prestazioni di questi tubi possono ridurre il consumo energetico e i costi di manutenzione.
5Applicazioni versatili:I tubi a pinne saldati ad alta frequenza possono essere utilizzati in una vasta gamma di industrie e applicazioni, tra cui sistemi HVAC, centrali elettriche, lavorazione chimica e raffinerie di petrolio.La loro versatilità li rende una scelta popolare per molte applicazioni diverse di trasferimento di calore.
Composizione chimica:
| C, % |
Mn, % |
P, % |
S, % |
Si, % |
Cr, % |
Mo, % |
| 0.15 max. |
0.3-0.6 |
0.025 massimo |
0.025 massimo |
0.5-1 |
Uno a uno.5 |
0.44-0.65 |
Proprietà meccaniche:
Strassatura
Forza,
min, ksi
[MPa] |
Reddito
Forza,
min, ksi
[MPa] |
L'allungamento
in 2 pollici, o
50 mm,
min, % |
Durezza |
| Brinell |
Rockwell |
| 60 [415] |
32 [220] |
30 |
163 HBW |
85 HRB |
Applicazioni:
- Caldaia e scambiatore di calore
- Generatori di vapore
- Industria petrochimica
- Industria marina
- Applicazioni di refrigerazione
- Impianti di produzione di petrolio e gas
- Sanità e aria condizionata
- Condensatori ed evaporatori
