Tubo alettato saldato elicoidale in acciaio ad alta frequenza per resistenza Tubo alettato SA213 T12 Acciaio legato SS409 Scambiatore di calore Caldaia

Tubo di acciaio elicoidale ad alta resistenza alla frequenza, tubo a pinne saldo, tubo a pinne SA213 T12 acciaio in lega + SS409 per scambiatori di calore, raffreddatori d'aria, condensatori

1Dettagli del prodotto:

2- Termini di pagamento e spedizione:

3Descrizione dettagliata del prodotto

SA213 T11 Tubo di riscaldamento saldato in acciaio legato + pinne SS409 resistenza ad alta frequenza


4. Dettagli:
I tubi a pinna di acciaio a resistenza ad alta frequenza sono ampiamente utilizzati nel recupero del calore di scarico dai gas di combustione della caldaia.

5Descrizione:
■Processo di fabbricazione generale: la striscia di pinna viene saldata continuamente e arrotolata a spirale su un tubo nudo e lucido.E il tubo e le pinne sono legati insieme usando la tecnica di saldatura ad alta frequenza.
■Noi produciamo sia solidi che sempliciInoltre, tutti i tubi di saldatura a spirale possono essere piegati al centro o alla fine dei tubi di saldatura, noi li chiamiamo tubi Hairpin.

6.Servizi aggiuntivi per tubi a pinna saldata a elica solida:

■Fornitura di potenza di uscita della saldatrice ad alta frequenza: 200 kW o 300 kW

■The High Frequency Resistance Welded Spiral Fin Tube quality is assured by hydrostatic or pneumatic tests and tensile tests in order to verify the mechanical bonding between bare tube and fin materials.

■Criteri di accettazione: STANDARD INTERNAZIONALE PER DIMENSIONI, TOLERANZE E TESTI DI FINELLE SOLDATE A RESISTENZA A ALTA FRECENZA o le condizioni di consegna (TDC) dei clienti.

■Controllo visivo: parti non saldate delle pinne, danni alle pinne dopo la finitura, inquinamento da rame, lacrime, involucro ecc...

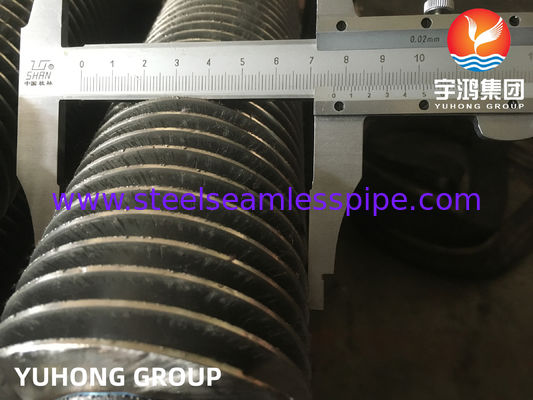

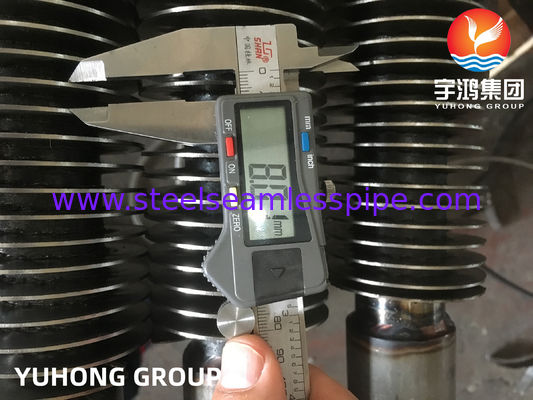

■Controllo delle dimensioni: altezza delle pinne, spaziatura tra le pinne, inclinazione delle pinne, ondulazione delle pinne, lunghezza delle parti con e senza pinne, ecc.

■Controllo della piegatura: ovalità, spessore e riduzione della superficie.

■Rivestimento: primer di fosfato di zinco di ossido rosso all' esterno e all' interno inibitore volatile della corrosione (VCI) in compresse idrosolubili.

■Finitura della pinna: Bevel ((30~35 gradi)

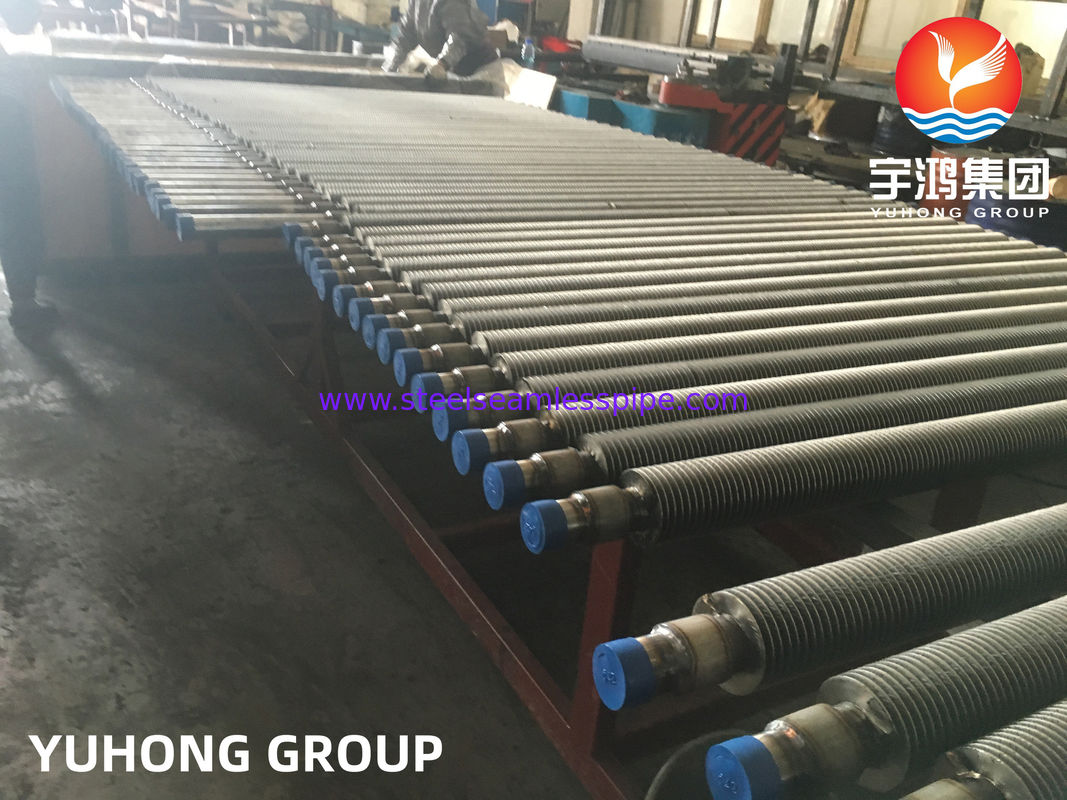

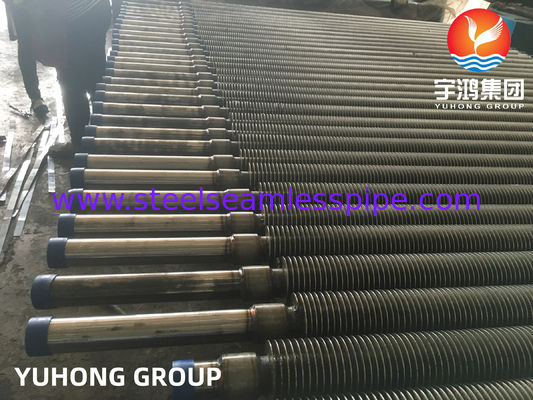

■Condizione di consegna: le estremità dei tubi sono tagliate quadrate, libere di sbuffi, asciugate internamente e soffiate all'aria, rivestite esternamente con vernice su entrambe le estremità dei tubi saldatura elicoidale.Gli essicanti vengono inseriti in ogni confezione per il trasporto continentale..

■La documentazione comprende QAP, WPS, PQR& WPQ, certificati di fabbrica di materie prime, risultati di ispezione e campioni di prova e certificato di garanzia del fabbricante.

7.Applicazioni:
I tubi a pinna elicoidale saldati ad alta resistenza alla frequenza sono ampiamente utilizzati in scaldabagni, scambiatori di calore, caldaie, economizzatori, pre riscaldatori, raffreddatori, tubi di calore, riscaldatori, ecc.

8.Specificità:
Sono disponibili un'ampia gamma di materiali di pinne e tubi.

9- Dimension Data Sheet che possiamo fornire.

10.Vantaggio competitivo:

■Abbiamo più di 10.000 metri quadrati di laboratorio, tra cui 4 linee di rifinitura di saldatura ad alta frequenza ERW, capacità produttiva giornaliera di circa 40 tonnellate;

■Il nostro piano di garanzia della qualità per i tubi di acciaio a spirale di saldatura ad alta frequenza. (2.1) Controllo delle materie prime sia per i tubi semplici che per le pinne. (2.2) Controllo dei processi con rapporti,come WPS, PQR&WPQ;prova di efficienza di deposizione della saldatura prima della fabbricazione, prova non distruttiva e prova di trazione ecc. (2.3) Controllo finale dell'ispezione con relazioni (controllo visivo e dimensionale ecc.).

■Il tubo a pinna saldato ad alta resistenza alla frequenza è integralmente esteso per la superficie massima per ottenere efficienza.Il rapporto di trasferimento di calore del tubo a pinna di saldatura ad alta frequenza è circa 8~9 volte superiore rispetto ad altri tubi semplici.

■I tubi a pinna elicoidale saldata sono un'unità unica e integrale, eliminando la resistenza al contatto termico e le perdite.resistente fino a 475 gradi è la scelta più comune.

11. FQ:
