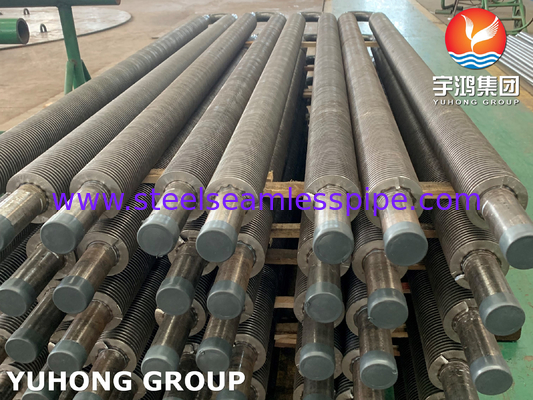

Acciaio al carbonio HFW U Fin Tube ASTM A106 Gr.B

Acciaio al carbonio HFW U Fin Tube ASTM A106 Gr.B

Che cos'è il tubo a pinne HFW?

La configurazione del tubo a pinne in acciaio saldato può essere utilizzata in qualsiasi applicazione pratica per scambiatori di calore ed è particolarmente adatta per applicazioni ad alta temperatura e alta pressione.La caratteristica importante di questa configurazione è l'efficiente attacco delle pinne al tubo in tutte le condizioni di temperatura e pressione, e la capacità di resistere alle alte temperature sul lato della pinna.
Una pinna a spirale continua è attaccata al tubo di base mediante saldatura ad alta frequenza per fornire un legame efficiente e affidabile dal punto di vista termico.

Specifica del prodotto:

Dimensione delle pinne: 25-219 mm

Spessore delle pinne: 0,8-2,5 mm

Distanza tra le pinne: 4-35 mm

Larghezza delle pinne: 10-25 mm

Lunghezza di saldatura effettiva: ≤ 15 m

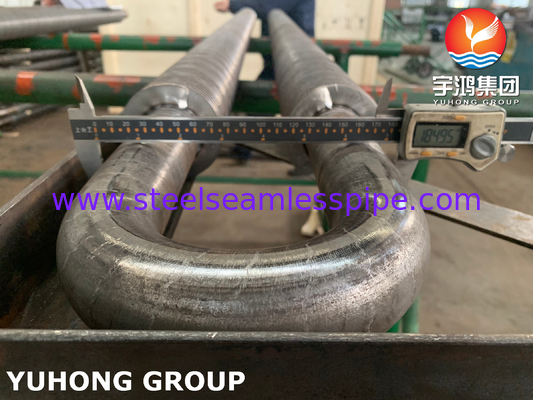

Raggio di piegatura del tubo a pinne: 50-300 mm

Tasso di saldatura dei tubi a pinne: superiore al 95%

Prodotti chimici / MecanicoProprietà di ASTM A106 Gr.B

Principio del tubo di pinna

The basic principle of this finned tube is to weld the outer packaging strip on the seamless steel pipe at a certain distance (the steel strip is perpendicular to the outer surface of the steel pipe) with high frequency current as the heat source.

Utilizzando l'effetto della pelle e l'effetto elettrico della corrente ad alta frequenza, si verifica la saldatura plastica del tubo di acciaio riscaldato localmente, della striscia di acciaio e della superficie di contatto da saldare.

Allo stesso tempo, la forza di forgiatura del tubo a pinne agisce come una forma plastica di ossido metallico e di eccesso di fusione al di fuori della superficie di contatto,realizzando così un legame atomico solido tra il tubo di acciaio e il materiale con le pinne.

Applicazione:

Petrochimico

macchine

metallurgia

gomma

alimenti

farmaci

serra serra

asciugatura del legno
