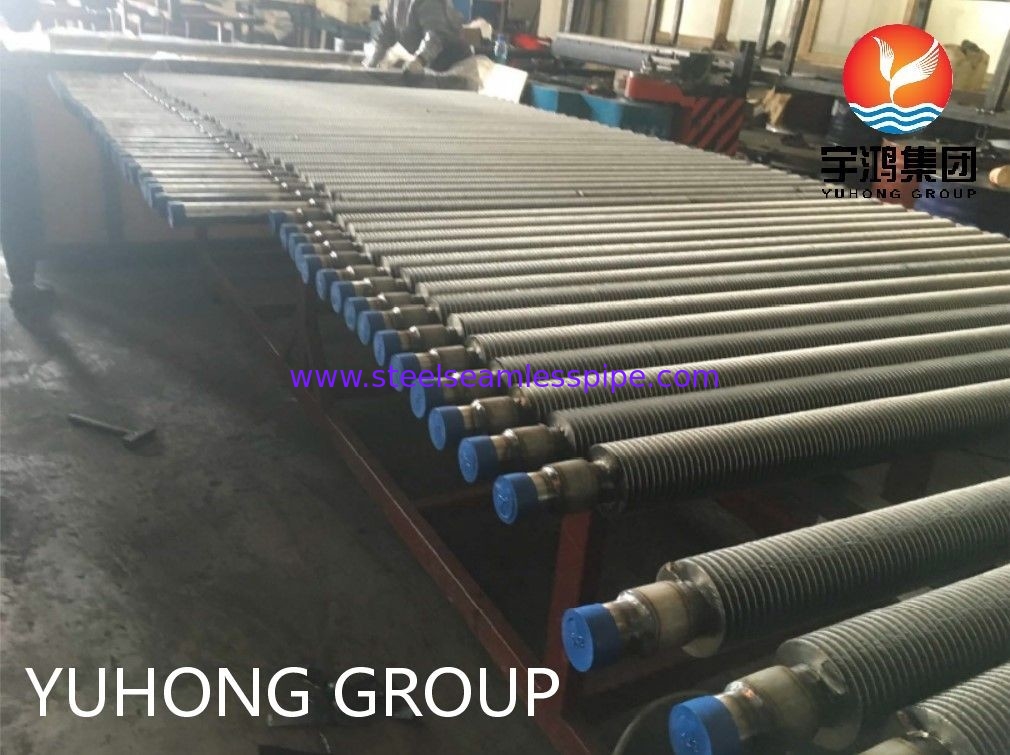

ASME SA213 T12 Tubo a pinne in acciaio inossidabile ferritico a bassa lega
Il gruppo Yuhong opera da oltre 10 anni con tubi senza saldatura in acciaio inossidabile/duplex/nickel, con vendite annuali di oltre 80.000 tonnellate di tubi senza saldatura in acciaio inossidabile/duplex/nickel.I nostri clienti hanno coperto più di 45 paesiI nostri tubi senza saldatura in acciaio inossidabile sono ampiamente utilizzati in miniera, energia, petrolchimica, chimica, food mill, carta, gas e industrie dei fluidi e altro ancora.10: B16.19 SCH 5S, SCH 10S, SCH 20, SCH 30, SCH 40S, SCH 60, SCH 80S, XS, SCH 100, SCH 120, SCH 160, XXS
HFW solid fined tube è l'abbreviazione di high frequency welded spiral solid fined tube.
I tubi a pinne a spirale offrono ai progettisti un'elevata efficienza termica e una soluzione di progettazione compatta per una gamma completa di scambiatori di calore che utilizzano gas di combustione puliti.tipo solido e tipo dentellato.
I tubi a pinne solide a elica sono realizzati avvolgendo a elica una striscia continua di pinne attorno al tubo.Le pinne sono avvolte intorno al tubo e saldate continuamenteIl nastro è avvolto a elica sul tubo e saldato continuamente al tubo di base lungo la radice della elica mediante un processo elettrico ad alta frequenza.Le strisce delle pinne sono tenute sotto tensione e lateralmente costrette mentre si formano intorno al tubo, assicurando un contatto fermo tra le strisce di pinna e la superficie del tubo di base.una saldatura continua viene effettuata nel punto in cui la banda di pinna inizia a piegarsi intorno al diametro del tubo.
Requisiti chimici
| Grado |
Designazione UNS |
Composizione, % |
| |
|
Carbonio |
Fabbricazione a partire da: |
Fosforo, massimo |
zolfo, massimo |
Silicio |
Cromo |
Acido di potassio |
| T2 |
K11547 |
0.10-0.20 |
0.30-0.61 |
0.025 |
0.025 |
0.10-0.30 |
0.50-0.81 |
0.44-0.65 |
| T5 |
K41545 |
0.15 |
0.30-0.60 |
0.025 |
0.50 |
0.50 |
4.00-6.00 |
0.45-0.65 |
| T9 |
K90941 |
0.15 |
0.30-0.60 |
0.025 |
0.025 |
0.25-1.00 |
8.00-10.00 |
0.90-1.10 |
| T11 |
K11597 |
0.05-0.15 |
0.30-0.60 |
0.025 |
0.025 |
0.50-1.00 |
1.00-1.50 |
0.44-0.65 |
| T12 |
K11562 |
0.05-0.15 |
0.30-0.61 |
0.025 |
0.025 |
0.50 |
0.80-1.25 |
0.44-0.65 |
| T17 |
K12047 |
0.15-0.25 |
0.30-0.61 |
0.025 |
0.025 |
0.5 |
0.80-1.25 |
0.44-0.65 |
| T21 |
K31545 |
0.05-0.15 |
0..30-0.60 |
0.025 |
0.025 |
0.5-1.00 |
2.65-3.35 |
0.80-1.06 |
| T22 |
K21590 |
0.05-0.15 |
0.30-0.60 |
0.025 |
0.025 |
0.50 |
1.90-2.60 |
0.05-0.30 |
Dettagli tecnici/dettagli del tubo di base/dettagli della finitura
Diametro del tubo: Min. OD 20 mm a Max. OD 219 mm.
Spessore del tubo: min. da 2 mm a 16 mm
Materiale dei tubi: acciaio inossidabile, acciaio legato, acciaio al carbonio, acciaio Corten, acciaio duplex, acciaio super duplex, Inconel, nichel ad alto contenuto di cromo e alcuni materiali come Incolloy, materiale CK 20.
Dettaglio delle pinne
Spessore delle pinne: da min. 0,8 mm a max. 4 mm
Altezza delle pinne: da 0,25" (6,35 mm) minimo a 1,5" (38 mm) massimo
Densità di pinne: minimo 43 pinne per metro, massimo 287 pinne per metro
Materiali: acciaio al carbonio, acciaio inossidabile, acciaio in lega, acciaio resistente alle intemperie, acciaio duplex e in lega.
Se avete bisogno di un preventivo rapido, inviate come segue:
1. il numero di pezzi,
2. tubo di base: (1) diametro, (2) spessore, (3) lunghezza e (4) specifiche del materiale.
3Le pinne: (1) specifica del materiale, (2) tipo (solido o dentellato), (3) altezza, (4) spessore, (5) passo, (5) lunghezza delle pinne e (6) sezione senza pinne.
Se necessario, dettagli sulla preparazione della saldatura.
4Data di consegna desiderata.
