A335 P11 Testa di chiodo di saldatura di tubi a pinna di acciaio in lega per riscaldatori a fuoco

Visualizzazione

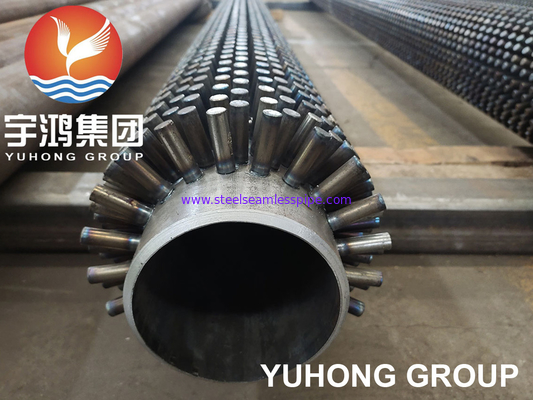

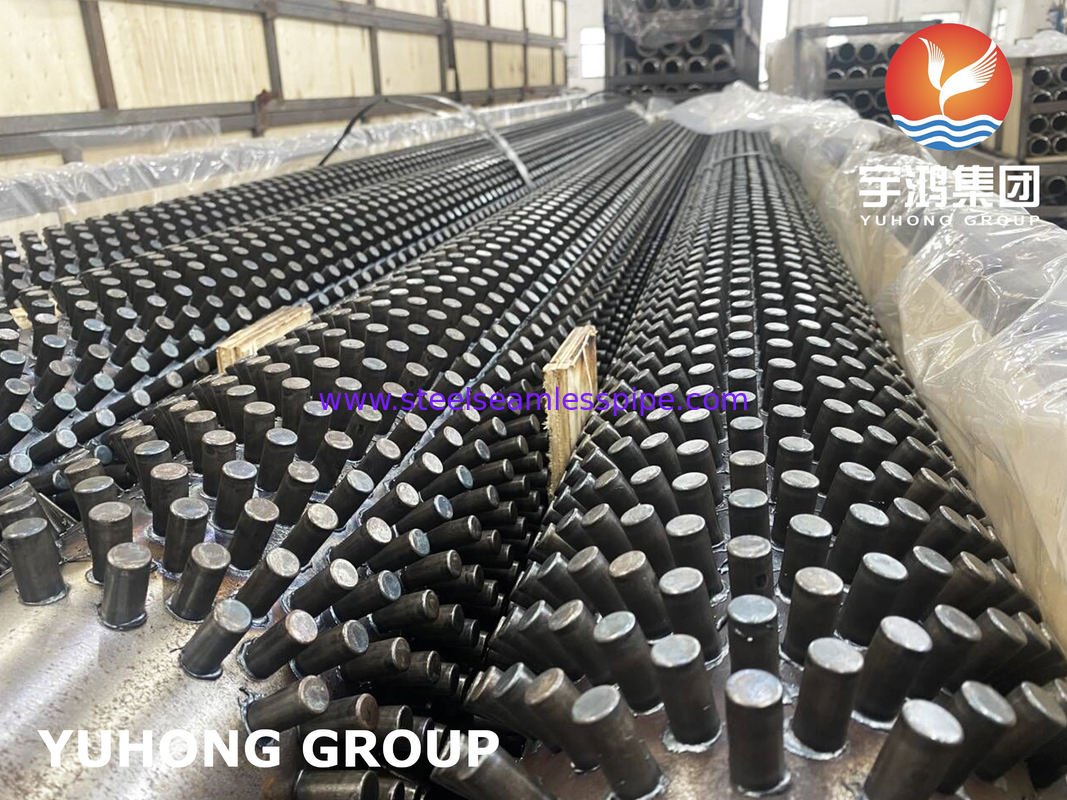

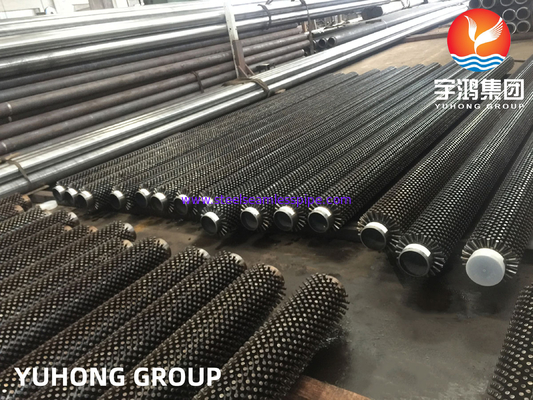

Il tubo a pinna a punteggio (tubo a testa di chiodo) è un ago cilindrico disposto in forma quadrata o esagonale e saldato uniformemente sulla superficie del tubo di scambio termico.Un gruppo di tubi di scambio termico a ago efficiente e a risparmio energetico è composto da quattro tubi quadrati o esagonali rinforzati per il scambio termico a chiodo montati e saldatori.
Perché la costola dell' ago deltubo a pinna di strisciaè una struttura a sbalzo con una struttura compatta, oscilla sotto l'impatto del flusso d'aria, rendendo difficile l'accumulo della fuliggine.l'efficienza di trasferimento di calore deltubo a pinna di strisciaL'elemento di scambio termico è elevato e ha una forte capacità di auto-pulizia.
Nell'industria petrolchimicatubi a pinna di striscioIn particolare nella camera di convezione di un forno di riscaldamento tubolare, per migliorare l'effetto di trasferimento di calore al di fuori del tubo, i componenti di trasferimento di calore utilizzano spessotubo a pinna di striscias. Iltubo a pinna di strisciapuò migliorare il coefficiente di trasferimento di calore del lato dei gas di scarico etubo a pinna di strisciaLa superficie del tubo è di 2-3 volte quella del tubo nudo.tubo a pinna di striscia, la stessa intensità di calore della radiazione può essere ottenuta in condizioni di progettazione ragionevole.

Applicazione del tubo a pinna

L'applicazione diTubo a pinnaIn una camera di convezione di forno di riscaldamento nell'industria petrolchimica e in altre industrie si può migliorare il coefficiente di trasferimento del calore sul lato dei gas di combustione.Tubo a pinnaL'applicazione di un tubo a chiodo permette di ottenere la stessa intensità di calore della radiazione in condizioni di progettazione ragionevole.

Metodo di saldatura diTubo a pinna

Tubo a pinnaL'apparecchiatura adotta il metodo di saldatura a resistenza e il processo di saldatura è controllato dal programma PLC. Il motore di alimentazione e il motore di indicizzazione sono controllati dal motore di freno.L'interfaccia uomo-macchina può impostare il numero di teste di chiodo, parametri di indicizzazione e coefficiente di compensazione, e garantire la qualità e la precisione del prodotto in base ai requisiti del processo

Caratteristiche tecniche

1. Le specifiche della testa dell'unghia possono essere regolate in base alle esigenze dell'utente;

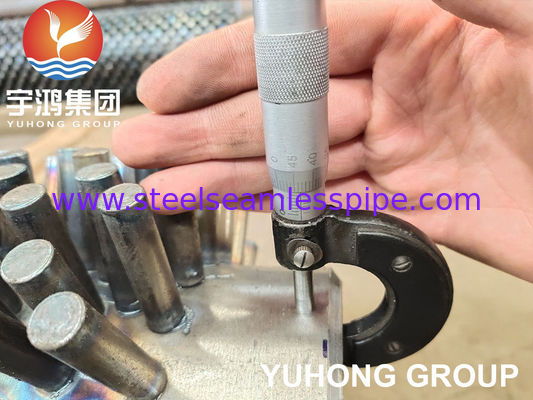

2. L'altezza di protrusione della carne di saldatura alla radice della testa del chiodo di saldatura è di circa 1 mm (rispettando il requisito di non saldatura);
3. L'efficienza di saldatura è elevata e 30 teste di chiodo possono essere saldate al minuto;
4. La potenza della macchina di saldatura è di 160 kVA; la tensione della rete è monofase 380V.

Previsioni di mercato e benefici economici

Tubi a pinna di striscioLa produzione, la fabbricazione o la manutenzione di tali apparecchi richiedono tubi a testa di chiodo.La saldatura non a fessura è un processo avanzato e stabile nella produzione di tubi a testa di chiodo, con prospettive di applicazione efficaci e promettenti.

P11 Composizione chimica

P11 Proprietà meccaniche

A335 P11 Requisiti per il trattamento termico dei tubi

A335 P11 Requisiti di trazione dei tubi
