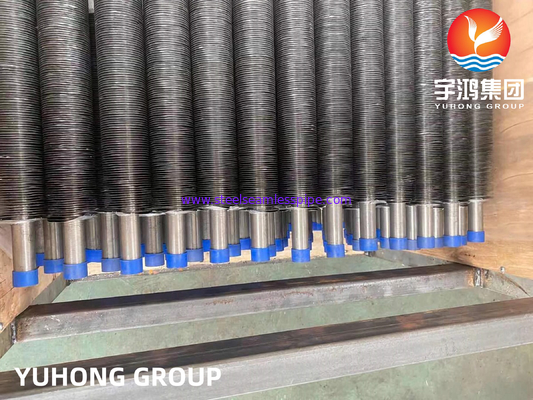

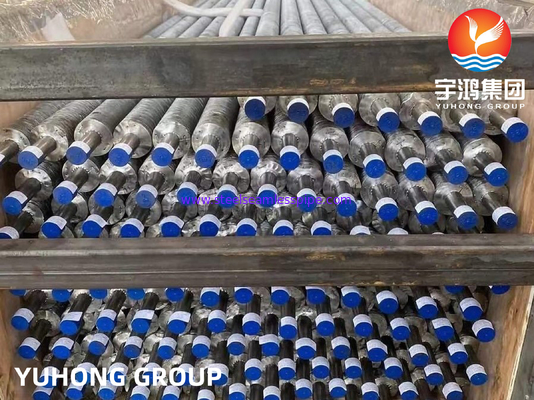

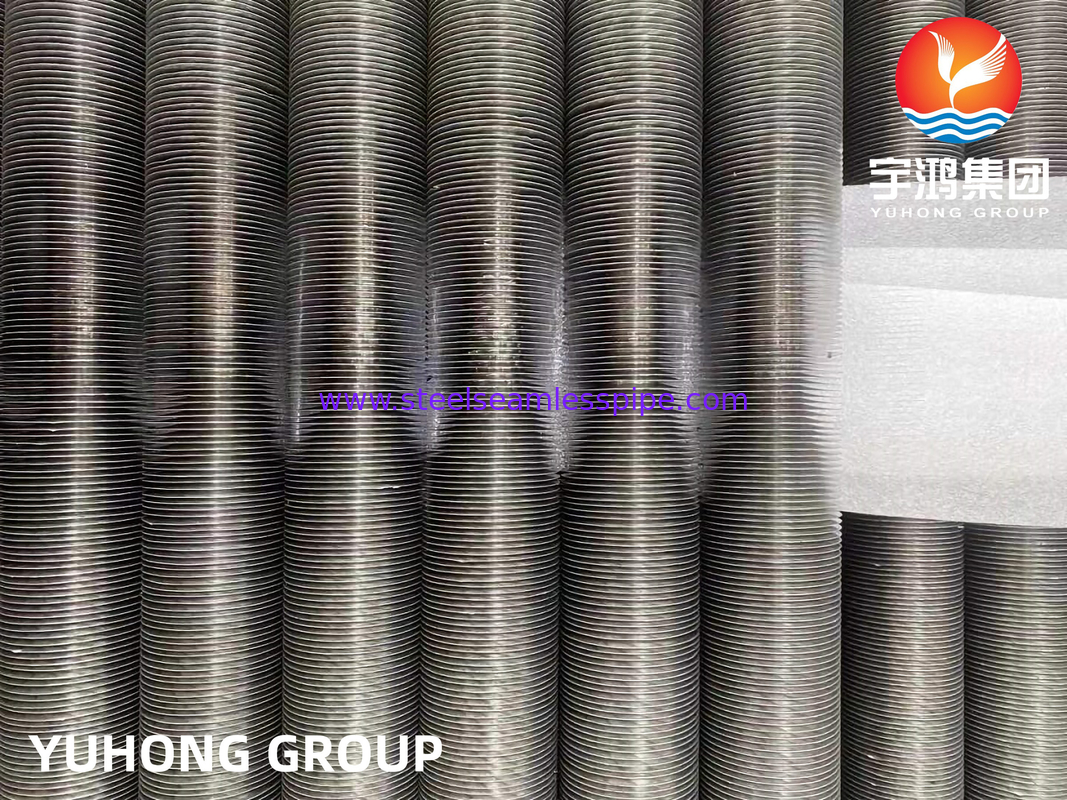

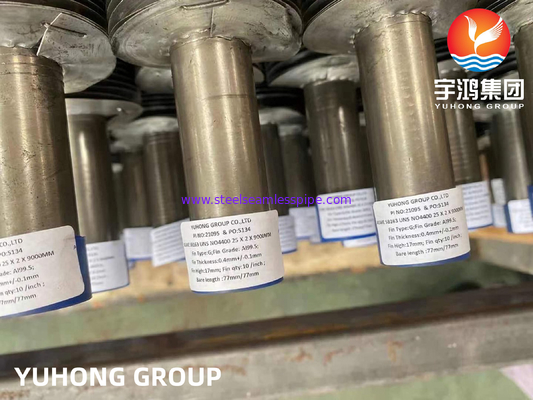

ASME SB163N.U.N. 04400 Tubo a pinne di tipo Monel 400 G per applicazioni negli scambiatori di calore
I tubi a pinne di tipo G sono un tipo di componente per scambiatori di calore comunemente utilizzato nelle industrie in cui il trasferimento di calore è cruciale.Questi tubi hanno uno specifico design di pinne che migliora la loro efficienza nel trasferimento di calore tra due mezziLe pinne migliorano la superficie dei tubi, aumentando così il tasso di trasferimento del calore.e altre applicazioni industriali in cui è necessario un efficiente trasferimento di caloreIl design delle pinne di tipo G presenta in genere una forma ondulata, che aiuta ad aumentare l'area superficiale per una migliore efficienza di trasferimento del calore.
Circa il tubo Monel 400
Il monel appartiene a un gruppo di leghe di nichel e viene prodotto con elevate concentrazioni di rame e cromo nella loro composizione chimica.Questi tubi sono progettati per essere sufficienti in ambienti indotti da corrosione stressNon si dissociano o si deformano facilmente a qualsiasi temperatura. SB 163 N04400La resistenza alla trazione minima è di 550 MPa e la resistenza alla trazione minima di 240 Mpa.I prodotti di questa categoria possono essere facilmente allungati del 40%.
Monel 400è una lega di nichel-rame (circa 67% Ni - 23% Cu) resistente all'acqua di mare e al vapore ad alte temperature, nonché al sale e alle soluzioni caustiche.La lega 400 è una lega in soluzione solida che può essere indurita solo lavorando a freddoQuesta lega di nichel presenta caratteristiche quali buona resistenza alla corrosione, buona saldabilità e elevata resistenza.Un basso tasso di corrosione nell'acqua salata o di mare in rapido flusso combinato con un'eccellente resistenza alla rottura da stress nella maggior parte delle acque dolci, e la sua resistenza a una varietà di condizioni corrosive ha portato al suo ampio utilizzo in applicazioni marine e altre soluzioni di cloruro non ossidante.
Composizione chimica del tubo
| Grado |
C |
M |
- Sì. |
S |
Cu |
Fe |
Ni |
Cr |
| Monel 400 |
0.30 max. |
2.00 massimo |
0.50 al massimo |
0.24max |
28.0-34.0 |
2.50 al massimo |
630,00 min |
️ |
Proprietà meccaniche dei tubi
| Elemento |
Densità |
Punto di fusione |
Resistenza alla trazione |
Forza del rendimento (0,2% Offset) |
L'allungamento |
| Monel 400 |
80,8 g/cm3 |
1350 °C (2460 °F) |
Psi 80.000, MPa 550 |
35.000 psi, 240 MPa |
40 per cento |
Proprietà fisiche dei tubi
| Proprietà |
Metrica |
Imperiale |
| Densità |
80,8 g/cm3 |
0.318 lb/in3 |
Caratteristiche dei tubi a pinne di tipo G
1. Disegno compatto
2. Alte prestazioni
3- Facile da installare.
4. Meno spazio richiesto
5Meno cablaggio.
6. Superficie ottimizzata
7La migliore tecnologia utilizzata.
8Protezione da corrosione media
9. Minore consumo energetico
10. Maggiore affidabilità
11. Basso mantenimento
12. Alta resistenza meccanica
Processi del tubo a pinne di tipo G
In tubi a pinne di tipo G, le pinne vengono preparate inserendo la striscia di metallo in una scanalatura.viene eseguito il riempimento posteriore, con conseguente forte attaccamento delle pinne ai tubi di baseI tre processi sopra menzionati vengono eseguiti simultaneamente.Il trasferimento di calore massimo è previsto fuori dai tubi g-fin in quanto le pinne sono fortemente attaccate al tubo di base.
I tubi a pinne di tipo G funzionano di solito a alte temperature (circa 400 gradi Celsius).queste pinne hanno una resistenza relativamente minore alla corrosione atmosfericaD'altra parte, la resistenza meccanica è accettabile. Si utilizzano anche materiali di pinne in acciaio inossidabile e in acciaio al carbonio, ma sono necessarie particolari lavorazioni e attrezzature delle strisce di pinne in acciaio.Frigoriferi, radiatori, ecc. utilizzano i tubi g-fin.
Dettagli tecnici/dettagli del tubo di base
Diametro del tubo: da 20 mm OD Min a 219 mm OD Max.
Spessore del tubo: minimo 2 mm fino a 16 mm
Materiale del tubo: acciaio al carbonio, acciaio inossidabile, acciaio in lega, acciaio corten, acciaio duplex, acciaio super duplex, inconel, acciaio a alto tenore di cromo e acciaio in lega, materiale CK 20 e altri materiali.
Per un preventivo rapido, si prega di inviare con il seguente requisito:
Numero di pezzi
tubo di base: diametro, spessore, lunghezza e specifiche del materiale.
Pinne: specifica del materiale, tipo (solido o dentellato), altezza, spessore, spaziatura, lunghezza delle pinne e sezioni senza pinne.
Tempo di consegna richiesto.
Vantaggi del tubo della pinna
Il trasferimento di calore da un fluido caldo a un fluido più freddo attraverso una parete di tubo è la ragione per cui molti di noi usano tubi a pinne.Perche' non usi un normale tubo per fare questo trasferimento?Beh, puoi, ma il ritmo sarà molto più lento.
Non utilizzando un tubo a pinne, la superficie esterna non è significativamente maggiore della superficie interna.il fluido con il più basso coefficiente di trasferimento di calore detterà il tasso di trasferimento globale di calore. When the heat transfer coefficient of the fluid inside the tube is several times larger than that of the fluid outside the tube the overall heat transfer rate can be greatly improved by increasing the outside surface area of the tube.
I tubi a pinne aumentano al di fuori dell'area superficiale, aumentando la velocità complessiva di trasferimento del calore.Ciò riduce quindi il numero totale di tubi necessari per una determinata applicazione, riducendo quindi anche la dimensione complessiva dell'attrezzatura e può a lungo termine ridurre il costo del progetto.In molti casi di applicazione, un tubo a pinne sostituisce sei o più tubi nudi a meno di 1/3 del costo e 1/4 del volume.
Per le applicazioni che comportano il trasferimento di calore da un fluido caldo a un fluido più freddo attraverso una parete di tubo, vengono utilizzati tubi a pinne.dove uno dei fluidi è aria o un altro gas, il coefficiente di trasferimento di calore sul lato dell'aria sarà molto inferiore, quindi è molto utile una superficie di trasferimento di calore aggiuntiva o uno scambiatore di tubi a pinne.Il flusso complessivo di un scambiatore di tubi a pinne è spesso di flusso incrociato, tuttavia, può anche essere un flusso parallelo o un contro-flusso.
Le pinne vengono utilizzate per aumentare la superficie effettiva dei tubi degli scambiatori di calore.i tubi a pinne sono utilizzati quando il coefficiente di trasferimento del calore all'esterno dei tubi è sensibilmente inferiore a quello all'internoIn altre parole, il calore trasferito da liquido a gas, vapore a gas, come lo scambiatore di calore vapore-aria e lo scambiatore di calore fluido-aria.
Industria in cui vengono utilizzati tubi a pinne di tipo G
1. piante di gomma
2. Centrali elettriche
3Industria petrolifera
4Industria chimica
Altre applicazioni
1Ingegneria navale.
2- attrezzature di lavorazione chimica e di idrocarburi.
3- Serbatoi di benzina e acqua dolce.
4Sistoli di petrolio greggio.
5- Riscaldatori deariabili.
6. scaldabagni ad alimentazione a caldaia e altri scambiatori di calore.
7Valvole, pompe, pozzi, accessori e fissaggi.
8- scambiatori di calore industriali.
9Solventi clorurati.
10Torri di distillazione del greggio.
