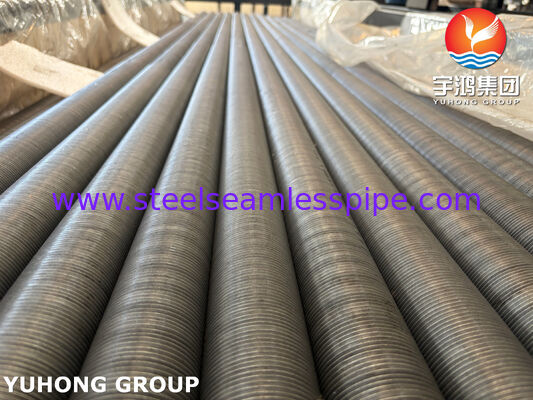

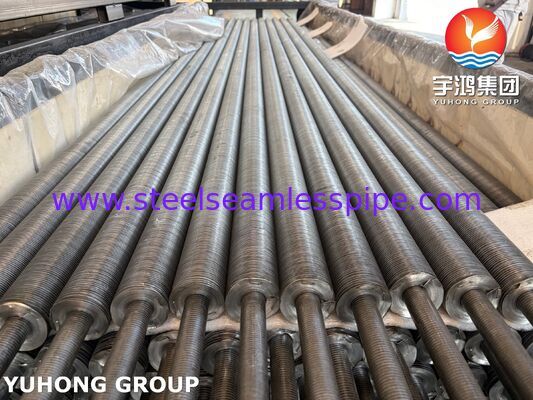

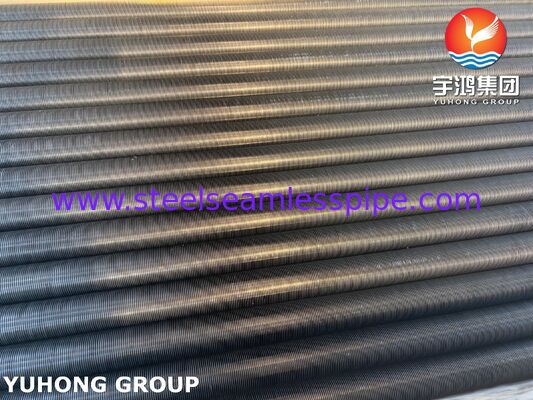

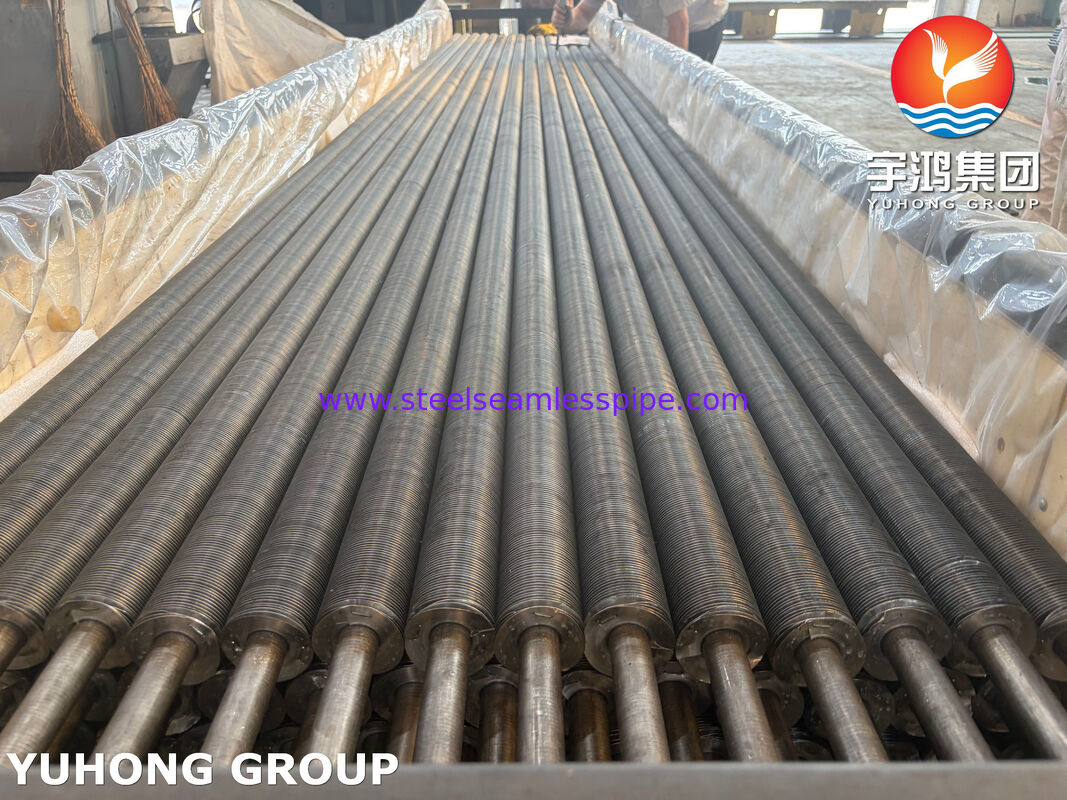

Tubo a pinna arrotolata per raffreddatori d'aria ASTM A179
Visualizzazione del prodotto
I nostri tubi a pinna a ferita per raffreddatori d'aria, fabbricati con tubi in acciaio a basso tenore di carbonio ASTM A179 senza saldature, sono progettati per fornire un efficiente trasferimento di calore sul lato dell'aria negli scambiatori di calore raffreddati ad aria (ACHE), condensatori raffreddati ad aria, raffreddatori ad aria di processo e altre apparecchiature di raffreddamento industriale.
La striscia di pinna è arrotolata a elica attorno alla superficie esterna del tubo di base per aumentare l'area esterna di trasferimento di calore mantenendo una disposizione di tubo compatta.La costruzione a pinna a ferita fornisce un equilibrio pratico tra le prestazioni di trasferimento di calore, resistenza meccanica, flessibilità di fabbricazione e costo.
L'ASTM A179 è ampiamente selezionato per il tubo di base in cui la buona conduttività termica, la saldabilità,e prestazioni meccaniche affidabili sono richieste nei servizi di trasferimento di calore non corrosivi o moderatamente corrosivi.
Caratteristiche chiave
- tubo di base:Acciaio al carbonio senza saldatura ASTM A179 / ASME SA179
- Tipo di pinna:Pinna a spirale / avvolta
- Applicazione:Caldaie d'aria, ACHE, condensatori raffreddati ad aria e sistemi di raffreddamento di processo
- FabbricazioneAvvolgimento delle pinne controllato con passo e contatto delle pinne costanti
- Alta superficie esternaper una migliore trasmissione di calore sul lato dell'aria
- Adatti a configurazioni di raffreddatori ad aria a presa forzata e ad aria a presa indotta
- Le dimensioni delle pinne possono essere personalizzate in base ai requisiti termici e meccanici
- Disponibile con protezione di superficie nuda, galvanizzata, verniciata o di altro tipo, se del caso
Dimensioni tipiche
Le seguenti dimensioni rappresentano le gamme di produzione più che le limitazioni, le dimensioni finali devono essere selezionate in base alla progettazione termica e alle specifiche del progetto.
| Articolo |
Intervallo tipico |
| OD del tubo di base |
16 ̊ 63,5 mm |
| Spessore della parete del tubo di base |
1.5·6.0 mm |
| Lunghezza del tubo |
Fino a circa 18 m, a seconda dei requisiti di trasporto e di attrezzature |
| Altezza delle pinne |
5 ̊25 mm |
| Spessore delle pinne |
0.3 ∙ 1,2 mm |
| Peso delle pinne |
20,01 mm |
| Materiale delle pinne |
Acciaio al carbonio, alluminio, acciaio inossidabile o leghe specifiche |
| Tipo di pinna |
Involti in elica |
| Copertura delle pinne |
Distanza continua o specificata |
Le dimensioni comuni dei tubi di base possono essere fornite in base ai disegni del cliente, ai calcoli del trasferimento di calore o agli standard di progetto applicabili.
Processo di produzione
- Preparazione di tubi senza cuciture ASTM A179¢ I tubi sono controllati per accuratezza dimensionale e condizione della superficie prima della finitura.
- Preparazione della superficieLa superficie del tubo deve essere pulita per garantire un adeguato contatto tra pinna e tubo.
- Preparazione di strisce di pinneLa banda di pinna selezionata viene formata e controllata per ottenere larghezza e spessore coerenti.
- Arricchimento a elicaLa banda di pinna viene continuamente avvolta intorno al tubo al passo specificato.
- Fermatoio delle pinneIn base al progetto, la pinna può essere tensa meccanicamente, incorporata, saldata o altrimenti fissata per ottenere il contatto termico richiesto.
- Ispezione dimensionale¢ Si controlla l'altezza delle pinne, la discesa, il diametro del tubo, la lunghezza complessiva e la rettitudine.
- Ispezione finale e protezioneI prodotti sono ispezionati, contrassegnati, confezionati e protetti per il trasporto.
ASTM A179 Composizione chimica
L'ASTM A179 specifica un materiale per scambiatori di calore e tubi di caldaia senza saldature a basse emissioni di carbonio.
| Elemento |
Requisito ASTM A179 |
| Carbonio (C) |
≤ 0,06% |
| Manganese (Mn) |
00,27 ∼ 0,63% |
| Fosforo (P) |
≤ 0,035% |
| Sulfuro (S) |
≤ 0,035% |
La composizione chimica del materiale fornito è verificata in base al certificato di materiale applicabile e alle specifiche di acquisto.
Proprietà meccaniche di ASTM A179
Tra i requisiti meccanici minimi tipici figurano:
| Immobili |
Requisito |
| Resistenza alla trazione |
≥ 325 MPa |
| Forza di resa |
≥ 180 MPa |
| L'allungamento |
≥ 35% |
Il materiale effettivamente fornito deve essere conforme all'edizione applicabile della norma ASTM A179/ASME SA179 e ai requisiti di acquisto del cliente.
Ispezione e collaudo
Il controllo della qualità può comprendere:
- Analisi della composizione chimica- verifica del materiale del tubo di base.
- Prova di trazione- Verifica della resistenza alla trazione, della resistenza alla resa e dell'allungamento.
- Prova di durezza- eseguito se richiesto dalla specifica o dall'ordine di acquisto applicabile.
- Prova elettrica idrostatica o non distruttivaI tubi di base sono testati secondo i requisiti ASTM A179.
- Ispezione dimensionale- Misurazione dell'OD del tubo, dello spessore della parete, della lunghezza, dell'altezza della pinna, dello spessore della pinna e del passo della pinna.
- Ispezione visiva- controllo dei difetti superficiali, deformazioni, pinne danneggiate e irregolarità di fabbricazione.
- Controllo dell'attacco/contatto delle pinne- Verifica delle condizioni di avvolgimento e di fissaggio specificate.
- Controllo della reticolazione- conferma che i tubi finiti soddisfano le tolleranze dimensionali specificate.
- Tracciabilità dei materialiIl numero di calore e la documentazione dei materiali possono essere mantenuti durante tutta la produzione.
In caso di necessità, possono essere organizzati ulteriori NDT, PMI, ispezioni dei rivestimenti o prove specifiche per il cliente.
Applicazioni
I tubi a pinna a ferita ASTM A179 sono comunemente utilizzati in:
- scambiatori di calore raffreddati ad aria (ACHE)
- raffreddatori per l'aria di processo
- Condensatori raffreddati ad aria
- Frigoriferi ad olio
- Caldaie a gas
- Caldaie a compressione
- Unità di processo petrolchimiche
- Sistemi di raffreddamento delle raffinerie
- Attrezzature per il trattamento del gas naturale
- Sistemi di raffreddamento ausiliari di generazione di energia
- Apparecchiature industriali per il recupero del calore
Perché scegliere i tubi per le pinne delle ferite?
Per i raffreddatori d'aria, il lato dell'aria rappresenta generalmente la maggiore resistenza al trasferimento di calore perché l'aria ha un coefficiente di trasferimento di calore molto inferiore rispetto a molti fluidi di processo.L'aumento della superficie esterna con le pinne consente di ottenere un maggiore carico di trasferimento di calore all'interno di un'impronta pratica dell'apparecchiatura.
La configurazione a pinna a ferita fornisce una superficie a pinna a elica continua intorno al tubo e può essere prodotta con diverse altezze di pinna, passo,e materiali per soddisfare i diversi requisiti di progettazione termica.
Opzioni di approvvigionamento
Possiamo fabbricare tubi a pinna a ferita ASTM A179 secondo:
- Disegni del cliente
- OD del tubo e spessore della parete
- Materiale delle pinne
- Altezza e spessore delle pinne
- Peso delle pinne
- Lunghezza del tubo
- Metodo di rivestimento
- Trattamento superficiale
- Requisiti di progettazione per il trasferimento di calore
- Requisiti di ispezione e prova
- Specificativi di imballaggio e di marcatura
