Tubi con pinne saldate ad alta frequenza per il recupero del calore di scarico ASTM A269 TP321

Visualizzazione del prodotto

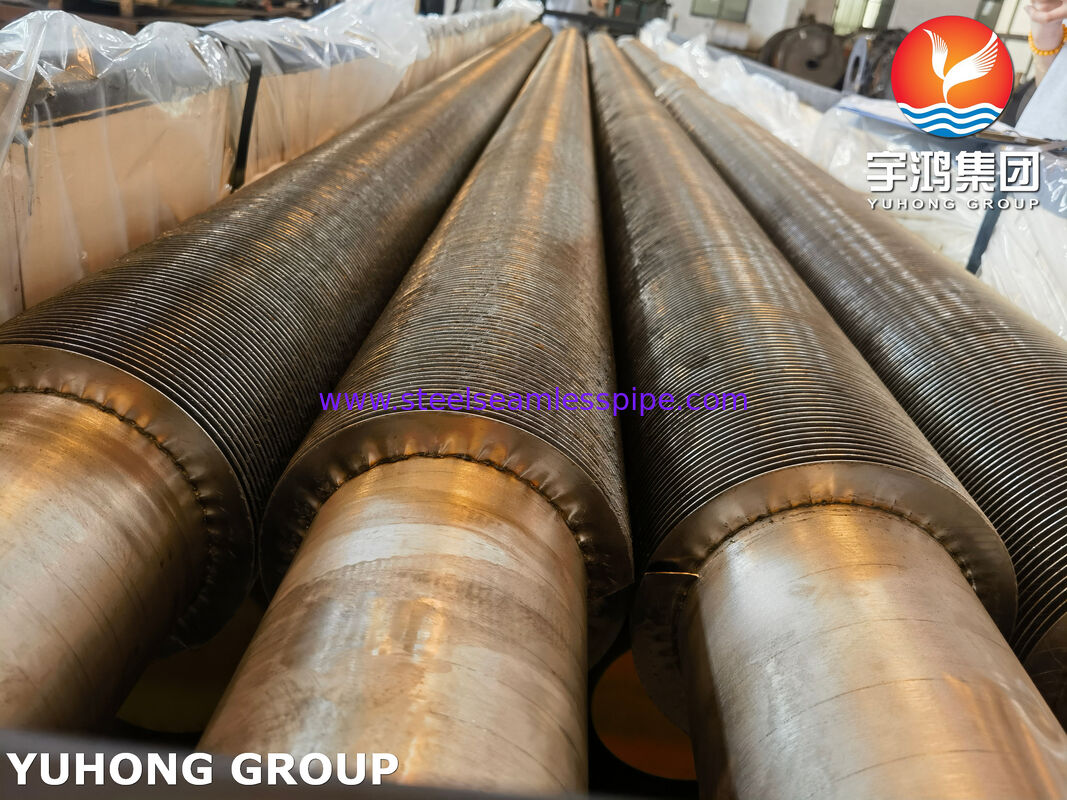

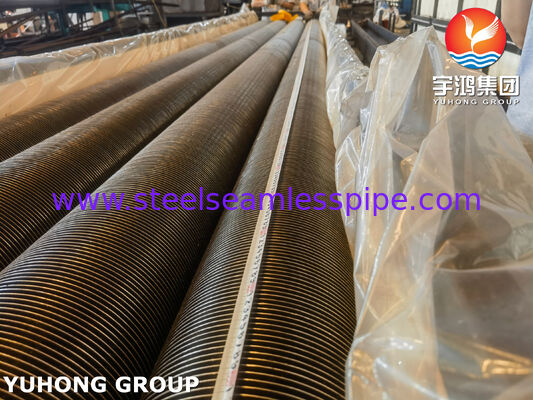

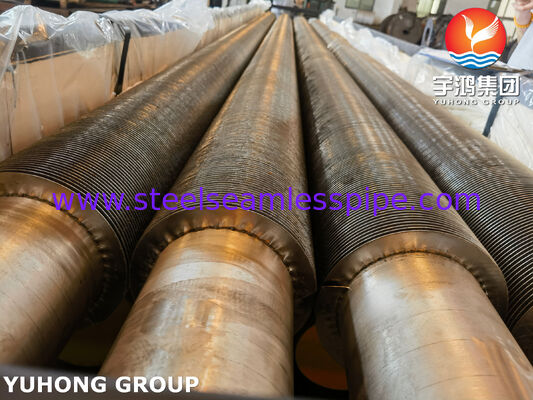

ASTM A269 TP321 Tubi finiti saldati ad alta frequenzasono componenti di trasferimento di calore progettati per migliorare l'efficienza termica insistemi di recupero del calore di scarico, forni industriali, riscaldatori di raffinazione, impianti petrolchimici e scambiatori di calore a gas ad alta temperatura.

Il prodotto combina untubo in acciaio inossidabile austenitico TP321con pinne metalliche saldate continuamente, la saldatura ad alta frequenza produce un forte legame metallurgico/meccanico tra pinne e tubo,che consentono un efficiente trasferimento di calore dal fumo caldo o dal gas di processo attraverso la superficie a pinne e nel fluido laterale del tubo.

L'ASTM A269 TP321 è particolarmente adatto per applicazioni ad alte temperature in cui la resistenza all'ossidazione, al ciclo termico e alla corrosione intergranulare è importante.Il grado TP321 stabilizzato con titanio può fornire vantaggi rispetto all'acciaio inossidabile 304 convenzionale in alcuni servizi ad elevata temperatura.

Per le apparecchiature di recupero del calore di scarico, la costruzione a pinne aumenta notevolmente l'area di trasferimento termico esterno effettivo rispetto a un tubo nudo.Ciò consente ai progettisti di attrezzature di ottenere un recupero del calore superiore all'interno di una superficie di trasferimento del calore relativamente compatta.

Caratteristiche chiave

• Materiale del tubo di base:Acciaio inossidabile ASTM A269 TP321
• Tipo di pinna:Pinna saldata ad alta frequenza
• Applicazione:Recupero del calore di scarico
• Ottimo miglioramento della superficie per trasferimento di calore
• Buona resistenza all'ossidazione a temperature elevate
• Acciaio inossidabile austenitico stabilizzato con titanio
• Forte attaccamento della pinna al tubo
• Adatti a ciclismo termico e servizi industriali
• Disponibile tubo, pinna, lunghezza e configurazione personalizzati
• Adatto per:gas di combustione, gas di combustione e recupero termico dei gas di processo

Applicazioni tipiche

I tubi a pinne ASTM A269 TP321 HFW sono particolarmente adatti a:

1. Caldaie per il recupero del calore di scarto

I tubi possono essere incorporati in sezioni di recupero del calore in cui i gas di scarico caldi trasferiscono la loro energia residua all'acqua o ad un altro fluido di processo.

Le applicazioni tipiche sono:

• Caldaie di scarico
• Unità di recupero del calore residuo
• Ricostruzione del calore di scarico industriale
• Recupero di calore da gas di processo
• Apparecchiature per la generazione di vapore a recupero termico

2. Rafinerie e impianti petrolchimici

Le raffinerie e gli impianti petrolchimici generano notevoli quantità di gas di scarico ad alta temperatura e di gas di processo.TP321 I tubi a pinne HFW possono essere utilizzati per recuperare questa energia termica altrimenti sprecata.

Le applicazioni potenziali includono:

• Sezioni di convezione dei riscaldatori di processo
• Ricupero di calore da forno di raffinazione
• Caldaie per processi petrolchimici
• Unità di trasformazione degli idrocarburi
• Intercambiatori di calore a gas ad alta temperatura

3. Ricupero di calore da forno industriale

I forni industriali scaricano gas caldi che contengono una notevole quantità di energia recuperabile.

• Pre riscaldamento dell'acqua di alimentazione della caldaia
• Pre riscaldamento dell'aria di combustione
• Riscaldamento dell'acqua di processo
• Produzione di vapore
• Pre riscaldamento dei fluidi di processo

4. scambiatori di calore a gas ad alta temperatura

La combinazione di acciaio inossidabile TP321 e struttura a pinne HFW rende questo prodotto adatto per scambiatori di calore esposti a gas caldi in cui è richiesta una grande superficie di trasferimento del calore sul lato del gas.

Intervallo di dimensioni comune

Le dimensioni esatte devono essere selezionate in base al calcolo del trasferimento di calore, alla velocità del gas, alla temperatura di esercizio, alla pressione, alle condizioni di inquinamento e alla progettazione dell'apparecchiatura.

I tipici campi di produzione possono includere:

Questi sonogamma di tecniche comuni piuttosto che requisiti fissi ASTM A269Le dimensioni personalizzate possono essere prodotte in base ai disegni del cliente, ai calcoli di trasferimento di calore o alle specifiche dell'apparecchiatura.

Per servizi ad alta temperatura particolarmente impegnativi, il materiale delle pinne deve essere selezionato insieme al materiale del tubo in base alla temperatura di esercizio,requisiti per l'ambiente di corrosione e di espansione termica.

ASTM A269 TP321 Composizione chimica

I seguenti sono i limiti di composizione chimica comunemente specificati perTP321 tubi in acciaio inossidabileL'edizione applicabile della norma e le specifiche dell'acquirente devono essere confermate per ogni ordine.

Importante:I valori di cui sopra devono essere considerati come l'intervallo di composizione ASTM A269 TP321 comunemente specificato.

Proprietà meccaniche

Requisiti meccanici minimi tipici associati aASTM A269 TP321includono:

Le proprietà meccaniche effettive possono variare a seconda delle condizioni di fabbricazione del tubo, del trattamento termico, delle dimensioni e delle specifiche di acquisto applicabili.

Per le applicazioni con tubi a pinne, le prestazioni meccaniche delil tubo stesso non deve essere confuso con la prestazione di legame pin-to-tubeQuest'ultimo richiede controlli separati di fabbricazione e di ispezione.

Processo di saldatura ad alta frequenza

La pinna è fissata continuamente al tubo con unprocesso di saldatura ad alta frequenza.

Durante la produzione, l'energia elettrica ad alta frequenza genera calore localizzato all'interfaccia pinna-tubo.con una lunghezza massima non superiore a 20 mm,.

Il processo offre diversi vantaggi:

• Attachamento continuo delle pinne
• Consistenza di produzione elevata
• Buon contatto termico
• Bassa resistenza al contatto termico
• Forte resistenza alle vibrazioni
• Buona resistenza all'espansione e alla contrazione termiche
• Adatti a tubi a pinne di lunga lunghezza
• Geometria uniforme delle pinne

I parametri di saldatura sono controllati in base al materiale del tubo, al materiale delle pinne, allo spessore delle pinne, all'altezza delle pinne e alla velocità di produzione.

Ispezione e collaudo

Il controllo della qualità dovrebbe riguardare sia il controllotubo di base ASTM A269 TP321e latubo finito a pinne.

1Analisi della composizione chimica

Per verificare il grado di acciaio inossidabile e confermare gli elementi di lega richiesti, è possibile eseguire un'analisi chimica PMI o di laboratorio.

2. Prova di trazione

I tubi rappresentativi sono testati per la resistenza alla trazione, la resistenza al rendimento e l'allungamento secondo la norma applicabile.

3. Prova di durezza

Le prove di durezza possono essere eseguite secondo quanto richiesto dal disciplinare di acquisto o dal piano di controllo della qualità.

4- Prova idrostatica o non distruttiva

Il tubo può essere sottoposto alla prova idrostatica applicabile o alla prova elettrica non distruttiva richiesta dalla norma ASTM A269 e dalle specifiche di acquisto.

5Ispezione dimensionale.

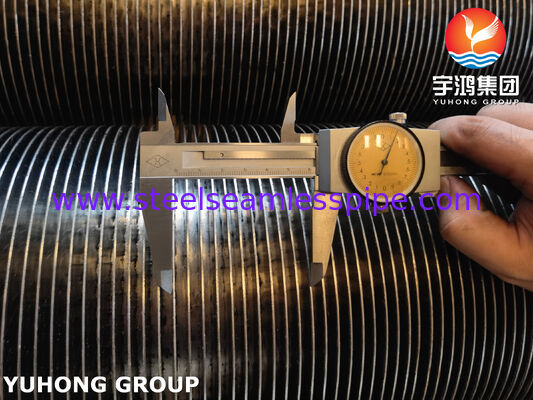

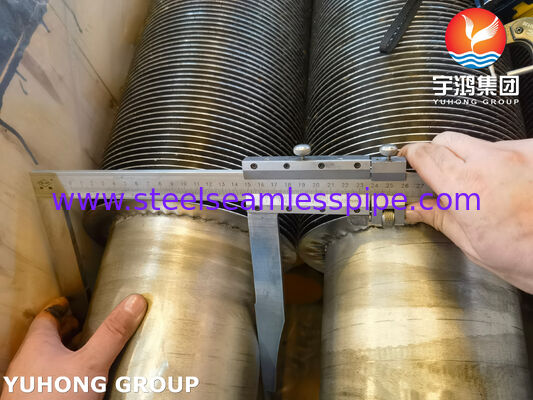

I controlli dimensionali tipici comprendono:

• Diametro esterno del tubo
• Spessore della parete
• Lunghezza del tubo
• Altezza delle pinne
• Spessore delle pinne
• Peso delle pinne
• Concentricità delle pinne
• Dirittura delle pinne

6. Ispezione visiva

Il tubo con pinne finito è ispezionato per:

• Difetti di superficie
• Fessure
• Oxidazione eccessiva
• Geometria irregolare delle pinne
• Discontinuità di saldatura
• Pinne danneggiate
• Deformazione del tubo

7. Ispezione dei legami da pinna a tubo

Poiché le prestazioni termiche di un tubo a pinne HFW dipendono fortemente dalla connessione pinna-tubo,la zona saldata deve essere ispezionata secondo la procedura di controllo della qualità del fabbricante e le prescrizioni dell'acquirente.

A seconda dell'applicazione, possono essere specificati test di legame distruttivo, esame metallografico o altri metodi di ispezione approvati.

8. Certificazione dei materiali

ACertificato di prova dei materiali (MTC)La certificazione EN 10204 3.1 può anche essere fornita se specificata dall'acquirente.

Vantaggi nel recupero del calore residuo

Il vantaggio principale della configurazione a pinne HFW è l'aumento significativo disuperficie di trasferimento di calore sul lato del gas.

Rispetto ai tubi nudi, i tubi a pinne possono:

• Aumento della capacità di trasferimento del calore
• Ridurre l'impronta necessaria sulla superficie dello scambiatore di calore
• Migliorare il recupero del calore di scarto a basso valore
• Supporto di apparecchiature di recupero del calore più compatte
• Migliorare l'efficienza termica delle apparecchiature
• Ridurre il numero di tubi necessari per un determinato compito, a seconda della progettazione

Il TP321 fornisce inoltre un'opzione di materiale interessante quando il sistema di recupero del calore opera a temperature elevate e richiede un acciaio inossidabile austenitico con stabilizzazione al titanio.

Fabbricazione e personalizzazione

Possiamo produrreTubi con pinne HFW ASTM A269 TP321secondo le esigenze del cliente, compresi i prodotti personalizzati:

• Diametro esterno del tubo
• Spessore della parete del tubo
• Altezza delle pinne
• Spessore delle pinne
• Peso delle pinne
• Materiale delle pinne
• Configurazione delle pinne
• Lunghezza del tubo
• Fabbricazione a partire da prodotti della voce 8528
• Finitura superficiale
• Disposizioni di imballaggio

Per un nuovo progetto di recupero del calore di scarico, i clienti possono fornirecarico termico, temperature di entrata/uscita, composizione del gas, portata, pressione di funzionamento, mezzo laterale del tubo e spazio di installazione disponibilein modo che la configurazione del tubo a pinne possa essere abbinata alla progettazione dell'apparecchiatura.
