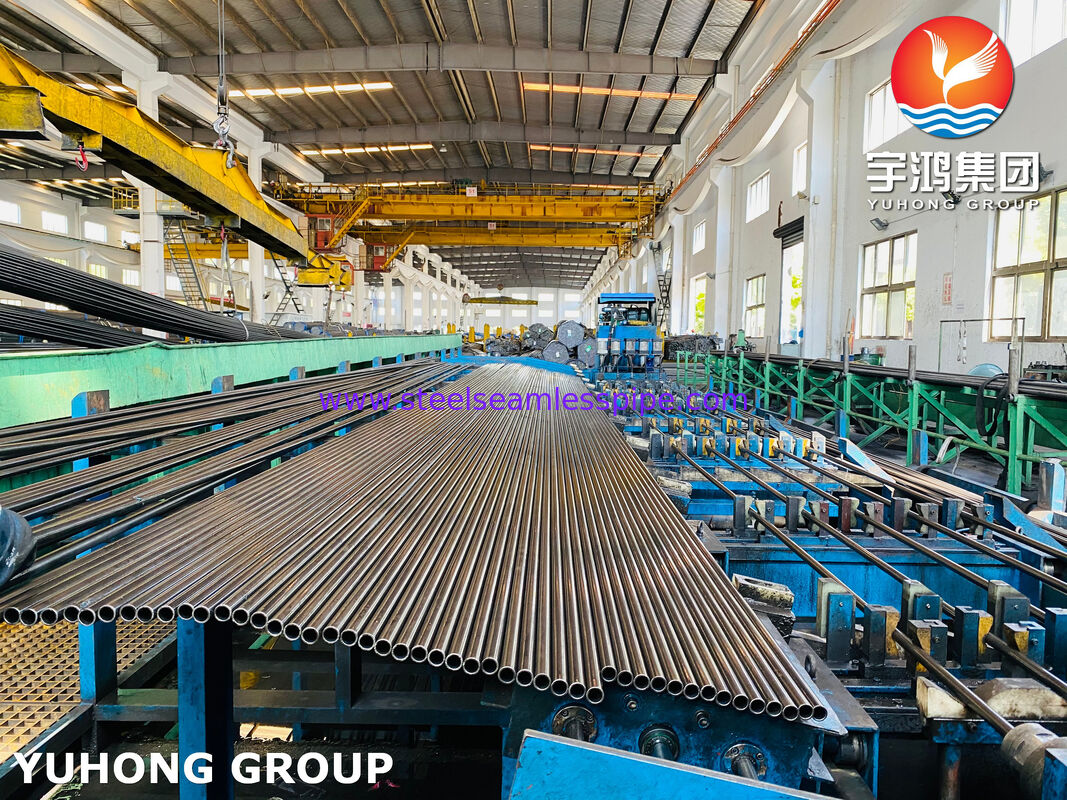

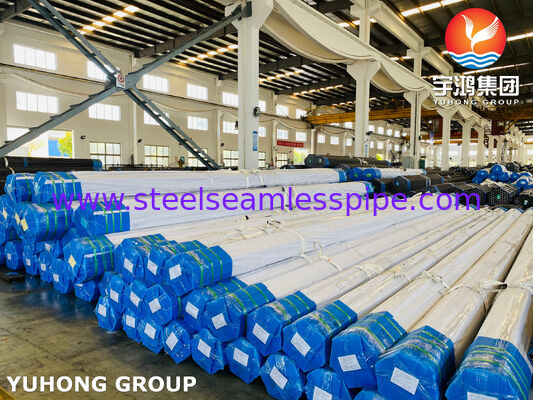

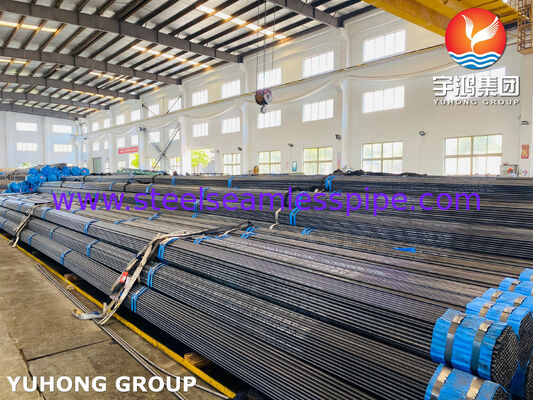

Tubo di cottura 15Х1М1Ф ТУ 14-3Р-55-2001 per alta pressione e alte temperature
Yuhong Holding Group Co., Ltd. è un produttore certificato di apparecchiature di scambio termico, recipienti a pressione e apparecchi di raffreddamento dell'aria.Nel nostro assortimento di scambiatori di calore per cuoio, tubi a forma di U, tubi scambiatori di calore, tubi orbi, nonché componenti: reti di tubi, trafori e altri elementi.
Descrizione della produzione
Marca di acciaio 15Х1М1Ф ′′ acciaio a bassa resistenza al calore di classe perlita, legato a cromo, molibdeno e vanadio, appartiene al gruppo degli acciai da caldaia.Grazie alla legatura complessiva equilibrata, il materiale forma una struttura ferrita-perlittica stabile con carbidi a piccola dispersione., che garantisce un'elevata durata e affidabilità in condizioni di lunga operazione a temperature elevate.
15Cr1Mo1V è il suo analogo cinese, conforme allo standard GB/T 37618-2019.
Tubi in acciaio 15Х1М1Ф ?? tubi in acciaio senza fili, fabbricati secondo il TU 14-3Р-55-2001, destinati agli elementi ad elevato carico delle apparecchiature energetiche,e destinati a funzionare a lungo a temperature fino a 585 °C sotto alta pressione.
Analisi comparativa - 15Х1М1Ф&15Cr1MoV
Quota di massa degli elementi chimici in acciaio, %
| Elemento |
15Х1М1Ф (ТУ 14-3Р-55-2001) |
15Cr1MoV ((GB/T 37618-2019)) |
| Carbonio (C) |
0,11 - 0,16 |
0,13 - 0,18 |
| Cremonio (Si) |
0,17 - 0,37 |
0,17 - 0,37 |
| Margaнец (Mn) |
0,60 - 0,90 |
0,80 - 1,10 |
| Chromium (Cr) |
1,10 - 1,40 |
1,20 - 1,50 |
| Molibden (Mo) |
0,90 - 1,10 |
0,80 - 1,10 |
| Vanadi (V) |
0,20 - 0,35 |
0,20 - 0,30 |
| S (S) |
≤ 0,025 |
* |
| Fosforo (P) |
≤ 0,025 |
* |
| Ni (Ni) |
≤ 0,25 |
≤ 0.30 |
| Meдь (Cu) |
≤ 0,25 |
* |
* Nota: contenuto di zolfo, fosforo e rame in acciaio (parte di massa), %
| Classe di qualità |
Non più |
| S (S) |
Fosforo (P) |
Meдь (Cu) |
| Qualità |
0,030 |
0,030 |
0,30 |
| Di alta qualità |
0,020 |
0,020 |
0,25 |
| Specialmente di alta qualità. |
0,010 |
0,020 |
0,25 |
Proprietà meccaniche
Limit di resistenza (σIn): 490 - 686 MPa
Limite di corrente (σ0,2): non meno di 314 MPa
Oтносительное удлинение (δ5): non meno del 18% (per i campioni longitudinali), 16% (per i campioni transversali)
Relativo riduzioneψ): non meno del 50% (per i campioni longitudinali), del 45% (per i campioni transversali)
Vescità di colpoKCU: non meno di 49 Дж/см2 (per campioni longitudinali), 39 Дж/см2 (per campioni trasversali)
Controllo qualità e prove
Ogni partita di tubi passa prove obbligatorie, che confermano la conformità ai requisiti di TU e GOST:
| Tipo di prova |
Descrizione |
| Prova idraulica |
Prova a pressione superiore a quella di lavoro, in conformità ai requisiti del TU 14-3R-55-2001 |
| Esami meccanici |
Determinazione del limite di resistenza, di corrente, di allungamento relativo e di viscosità d'urto a temperatura ambiente |
| Controllo metallografico |
Verifica delle microstrutture - perlite e perlite rilasciato |
| Controllo indistruttibile |
Ultrasuono (UZK) e controllo a raggio di massa del metallo |
| Controllo distruttivo |
Esami di allungamento, di curvatura, di spazzatura e di distribuzione |
| Analisi chimica |
- Sostituzione chimica dell' acciaio |
Oggetti di uso
I tubi in acciaio 15Х1М1Ф sono utilizzati negli elementi più carichi dei sistemi energetici:
- Tubi di vapore e acqua caldastazioni elettriche termiche (TEC)
- Cotoli a vaporedi pressione alta e supercritica
- Installazioni di condotti a vapore e di raccoltadi alta pressione, funzionanti per lungo tempo a temperature fino a +585 °C
- Attrezzature e tubistazioni atomiche (AS)
- Caldaiee condotte tecnologiche
L'acciaio 15Х1М1Ф è utilizzato per la fabbricazione di tubi senza cuciture deformati a freddo, deformati a caldo, deformati a caldo, compresi i tubi redotti a caldo e a caldo.
Domande frequenti (FAQ)
Domanda: Quali sono gli standard che regolano la produzione di tubi in acciaio 15X1M1F?
Risposta: Principali documenti normativi: TU 14-3R-55-2001 (Tubes in acciaio senza fili per caldaie a vapore e condotte), GOST 8479 (Pocche in acciaio legato e carbonio)
Domanda: fino a che temperatura si possono utilizzare i tubi 15X1M1F?
Risposta: Temperatura massima di funzionamento fino a +585 °C. I condotti a vapore e i collettori di questo acciaio funzionano a temperature fino a 570-575 °C per un lungo periodo di utilizzo.
Domanda: Quali sono gli analoghi stranieri dell'acciaio 15Х1М1Ф?
Risposta: Analogue cinese GB/T 3761815Cr1Mo1V (15Cr1Mo1V). tedesco analogico DIN 1721115CrMoV5-9 (W.Nr. 1.8521).
Domanda: Quale tipo di trattamento termico è utilizzato per i tubi 15Х1М1Ф?
Risposta: Normalizzazione a 970-1070 °C, poi rilascio a 730-760 °C con durata di almeno 10 ore, raffreddamento in aria.
Domanda: si effettua un controllo di qualità dei tubi forniti?
Risposta: Sì. Ogni partita passa il controllo di ingresso della composizione chimica, prove meccaniche (stretch, viscosità d'urto),Controllo non distruttivo (controllo di solidità a raggi ultrasuoni), e anche prove idrauliche.
