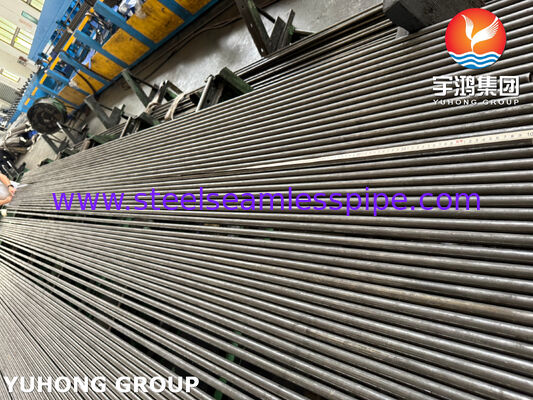

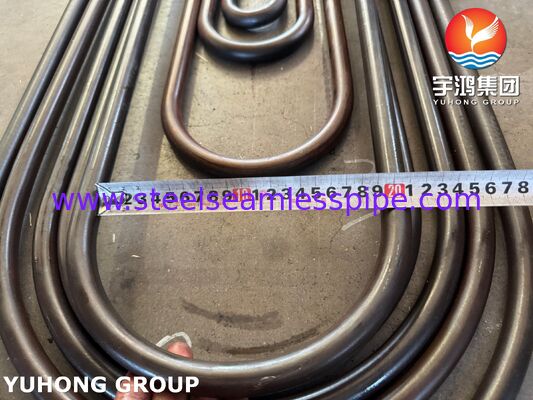

Tubo senza saldatura in acciaio legato ASME SA213 T11 per caldaie e surriscaldatori
Panoramica del prodotto
Il tubo senza saldatura in acciaio legato ASME SA213 T11 è un tubo in acciaio legato cromo-molibdeno fabbricato secondo i requisiti ASME SA213 / ASTM A213 per caldaie, surriscaldatori e scambiatori di calore.
Il T11, UNS K11597, contiene circa 1,00-1,50% di cromo e 0,44-0,65% di molibdeno. Il materiale viene fornito come tubo senza saldatura ed è comunemente specificato per apparecchiature di trasferimento di calore dove il grado del materiale, le dimensioni del tubo, il trattamento termico e i requisiti di ispezione sono controllati dalla specifica applicabile e dai documenti di progetto.
Il prodotto può essere fornito in diametri esterni, spessori delle pareti e lunghezze personalizzati secondo i requisiti del progetto.
Specifiche tecniche
| Articolo |
Specifica |
| Nome del prodotto |
Tubo senza saldatura in acciaio legato ASME SA213 T11 |
| Standard |
ASME SA213 / ASTM A213 |
| Grado del materiale |
T11 |
| Designazione UNS |
K11597 |
| Tipo di materiale |
Acciaio al cromo-molibdeno basso legato ferritico |
| Processo di produzione |
Senza saldatura |
| Diametro esterno |
Da 3/4" a 3" e dimensioni personalizzate |
| Spessore della parete |
Secondo ASME SA213 e requisiti di progetto |
| Lunghezza standard |
6 m – 12 m o personalizzato |
| Superficie |
Finitura grezza / decapata / finitura lucida come specificato |
| Trattamento termico |
Secondo i requisiti applicabili ASME SA213 |
| Test |
Trazione, durezza, appiattimento, svasatura, idrostatico o test elettrico non distruttivo come applicabile |
| Documentazione |
Certificato di prova del materiale e documenti di ispezione |
ASTM A213 copre generalmente tubi da 1/8 di pollice [3,2 mm] di diametro interno a 5 pollici [127 mm] di diametro esterno, con spessori delle pareti da 0,015 a 0,500 pollici [0,4 a 12,7 mm], sebbene possano essere fornite altre dimensioni quando vengono soddisfatti i requisiti applicabili.
Composizione chimica
ASTM A213 / ASME SA213 T11
| Elemento |
Requisito T11, % |
| Carbonio (C) |
0,05–0,15 |
| Manganese (Mn) |
0,30–0,60 |
| Fosforo (P) |
≤0,025 |
| Zolfo (S) |
≤0,025 |
| Silicio (Si) |
0,50–1,00 |
| Cromo (Cr) |
1,00–1,50 |
| Molibdeno (Mo) |
0,44–0,65 |
| Nichel (Ni) |
— |
| Vanadio (V) |
— |
| Niobio (Nb) |
— |
Proprietà meccaniche
I requisiti meccanici minimi standard per T11 includono:
| Proprietà |
Requisito |
| Resistenza alla trazione |
≥415 MPa |
| Resistenza allo snervamento |
≥205 MPa |
| Allungamento |
≥30% |
| Durezza |
Secondo i requisiti applicabili ASTM A213 |
Processo di produzione
Il tubo ASME SA213 T11 è fabbricato attraverso un processo di produzione di tubi senza saldatura controllato:
-
Preparazione del billetta in acciaio legato
-
Perforazione e lavorazione a caldo
-
Laminazione o trafilatura del tubo
-
Trattamento termico secondo la specifica applicabile
-
Raddrizzatura
-
Taglio a lunghezze specificate
-
Trattamento superficiale
-
Ispezione dimensionale
-
Test meccanici e di prodotto
-
Ispezione finale e marcatura
-
Imballaggio per la spedizione
Il percorso di produzione può essere adattato in base al diametro esterno richiesto, allo spessore della parete, alla condizione di consegna e alla specifica del progetto.
Dimensioni del tubo
Le dimensioni disponibili possono includere:
-
OD 3/4" x spessore parete specificato
-
OD 1" x spessore parete specificato
-
OD 1-1/4" x spessore parete specificato
-
OD 1-1/2" x spessore parete specificato
-
OD 2" x spessore parete specificato
-
OD 2-1/2" x spessore parete specificato
-
OD 3" x spessore parete specificato
Altri diametri esterni e spessori delle pareti possono essere forniti in base alla capacità di produzione e ai requisiti della specifica applicabile.
Per progetti di scambiatori di calore e caldaie, le seguenti informazioni dimensionali possono essere confermate prima della produzione:
-
Diametro esterno
-
Spessore della parete
-
Lunghezza del tubo
-
Tolleranze OD e WT
-
Raddrizzatura
-
Condizione delle estremità
-
Condizione di trattamento termico
-
Condizione della superficie
Controllo qualità e ispezione
Ogni lotto di produzione può essere ispezionato secondo i requisiti ASTM/ASME applicabili e l'ordine di acquisto.
L'ispezione può includere:
-
Analisi della composizione chimica
-
Test di trazione
-
Test di resistenza allo snervamento
-
Test di allungamento
-
Test di durezza
-
Test di appiattimento
-
Test di svasatura
-
Test idrostatico
-
Corrente parassita o altri test non distruttivi applicabili
-
Ispezione del diametro esterno
-
Ispezione dello spessore della parete
-
Ispezione della lunghezza
-
Ispezione visiva e superficiale
Ulteriori ispezioni di terze parti, PMI, ispezioni dimensionali o altri requisiti specifici del progetto possono essere organizzati quando specificato nell'ordine di acquisto.
Applicazioni
Tubi per caldaie
I tubi senza saldatura ASME SA213 T11 sono utilizzati per componenti di trasferimento di calore per caldaie dove è richiesto il grado di acciaio legato specificato.
Tubi per surriscaldatori
I tubi possono essere specificati per applicazioni di surriscaldatori e relative superfici di riscaldamento della caldaia in base alla temperatura di progetto, alla pressione e al codice di ingegneria applicabile.
Scambiatori di calore
I tubi legati senza saldatura T11 possono essere utilizzati anche in apparecchiature di scambio termico dove si applicano i requisiti del materiale ASTM A213 / ASME SA213.
Apparecchiature per la generazione di energia
Le tipiche applicazioni delle apparecchiature includono:
-
Caldaie industriali e di servizio pubblico
-
Sistemi di surriscaldamento
-
Apparecchiature correlate al riscaldamento
-
Pacco tubi scambiatori di calore
-
Apparecchiature per il trasferimento di calore per la generazione di energia
-
Apparecchiature per il riscaldamento di processo
La selezione finale del materiale dovrebbe basarsi sulla temperatura di progetto dell'apparecchiatura, sulla pressione, sul fluido, sulle dimensioni del tubo, sul codice applicabile e sulla specifica del progetto.
Perché specificare T11?
T11 è un grado di acciaio basso legato ferritico definito dal suo contenuto di cromo e molibdeno. La sua composizione chimica standardizzata e i requisiti meccanici lo rendono adatto per applicazioni di tubazioni ingegnerizzate per caldaie, surriscaldatori e scambiatori di calore coperte da ASTM A213 / ASME SA213.
Piuttosto che utilizzare affermazioni generiche come "eccellenti prestazioni ad alta temperatura", il materiale dovrebbe essere specificato in base alle condizioni di progetto effettive e ai requisiti del codice applicabile.
Personalizzazione
Il tubo in lega senza saldatura SA213 T11 può essere fornito secondo i requisiti specifici del progetto per:
Per ordini in blocco, le dimensioni del tubo e i requisiti di ispezione possono essere confermati rispetto alla distinta tubi del cliente, al disegno dell'apparecchiatura o alla specifica di acquisto prima della produzione.
Documentazione
La documentazione tipica può includere:
-
Certificato di prova del materiale (MTC)
-
Rapporto di analisi chimica
-
Rapporto di prova meccanica
-
Registri di trattamento termico ove applicabile
-
Rapporto di test non distruttivi ove specificato
-
Rapporto di test idrostatico ove applicabile
-
Rapporto di ispezione dimensionale
-
Certificato di conformità
-
Rapporto di ispezione di terze parti quando richiesto
