Panoramica del prodotto

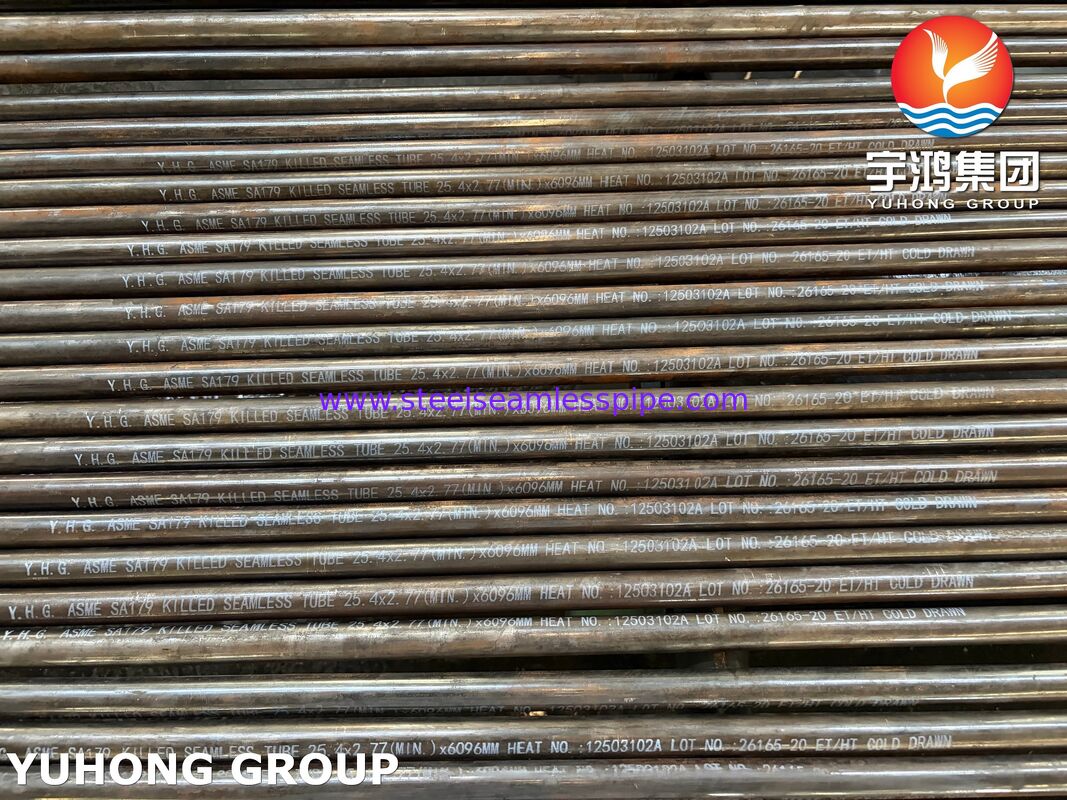

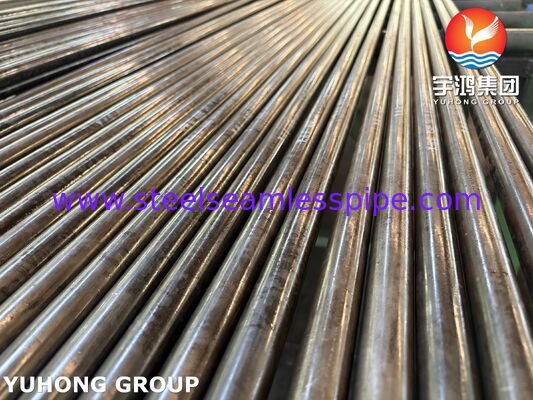

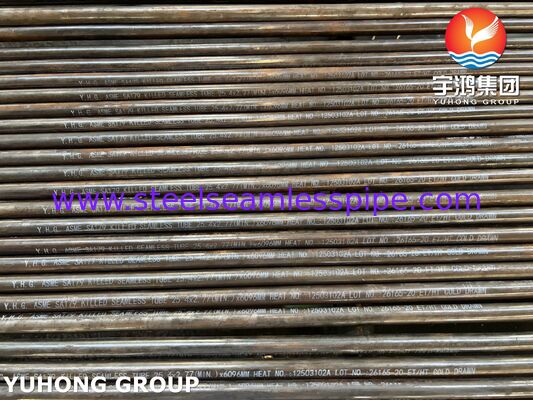

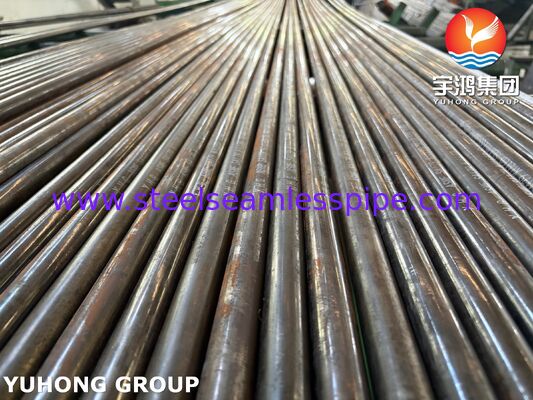

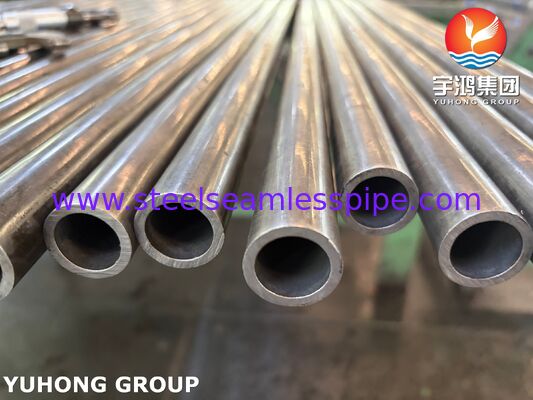

Tubo senza saldatura in acciaio al carbonio ucciso ASME SA179 / ASTM A179è uno scambiatore di calore e un tubo condensatore in acciaio a basso tenore di carbonio prodotto per applicazioni che richiedono una struttura senza giunzioni, una composizione chimica controllata e proprietà meccaniche e dimensionali specificate.

Coperchi SA179/A179tubi in acciaio a basso tenore di carbonio trafilati a freddo senza saldaturaper scambiatori di calore tubolari, condensatori e apparecchiature simili per il trasferimento di calore. La specifica è intesa per il servizio di trasferimento di calore piuttosto che per le tubazioni strutturali generali.

ILacciaio uccisola designazione indica che l'acciaio viene disossidato durante la produzione dell'acciaio, tipicamente utilizzando silicio e/o alluminio. Per questo motivo, il termine “ucciso” dovrebbe essere trattato come un materiale/condizione di produzione dell’acciaio piuttosto che come un grado ASTM separato.

I tubi possono essere forniti con diametri esterni, spessori di parete e lunghezze personalizzati in base alle specifiche applicabili e all'ordine di acquisto.

Specifiche del prodotto

ASTM A179 specifica i tubi senza saldatura in acciaio a basso tenore di carbonio trafilati a freddo e include requisiti per analisi chimiche, durezza, appiattimento, svasatura, prove sulle flange e prove idrostatiche o elettriche non distruttive.

Composizione chimica

Composizione chimica ASTM A179 / ASME SA179

Gli esatti requisiti chimici devono sempre essere verificati rispetto all'edizione ASTM A179/ASME SA179 specificata nell'ordine di acquisto.

Proprietà meccaniche

Requisiti meccanici ASTM A179

Le proprietà meccaniche sono specificate per il tubo finito e devono essere verificate attraverso i documenti di ispezione e certificazione dei materiali applicabili.

Processo di produzione

SA179 Produzione di tubi senza saldatura

Produzione dell'acciaio → Preparazione della billetta → Riscaldamento → Perforazione → Laminazione a caldo → Trafilatura a freddo → Trattamento termico → Raddrizzatura → Taglio → Ispezione superficiale → Ispezione dimensionale → Test → Ispezione finale → Imballaggio

La trafilatura a freddo è una parte importante della definizione del prodotto SA179. Consente al tubo finito di ottenere un diametro esterno, uno spessore della parete e una condizione della superficie controllati.

Per le applicazioni con scambiatori di calore e condensatori, il controllo dimensionale è particolarmente importante perché i tubi sono installati in piastre tubiere o fasci tubieri.

Dimensioni del tubo

I tubi SA179 possono essere forniti in diversi diametri esterni e spessori di parete in base ai requisiti ASTM A179 e alle specifiche di progetto.

La personalizzazione tipica include:

• Diametro esterno
• Spessore della parete
• Lunghezza del tubo
• Rettilineità
• Fine Fine
• Condizione della superficie
• Requisiti del fascio tubiero
• Tolleranze dimensionali speciali

Per ordini personalizzati, le dimensioni finali devono essere confermate in base al design della piastra tubiera, al disegno dello scambiatore di calore o alle specifiche di acquisto del cliente.

Applicazioni

Scambiatori di calore

I tubi ASME SA179 sono comunemente usati come tubi per il trasferimento di calore in:

• Scambiatori di calore a fascio tubiero
• Scambiatori di calore industriali
• Scambiatori di calore di processo
• Apparecchiature per il recupero del calore
• Apparecchiature tubolari per il trasferimento di calore

Condensatori

Le applicazioni tipiche del condensatore includono:

• Condensatori industriali
• Sistemi di condensazione del vapore
• Attrezzature di raffreddamento
• Fasci tubieri del condensatore

Attrezzature di processo

I tubi possono essere utilizzati anche in apparecchiature che richiedono tubi per il trasferimento di calore in acciaio a basso tenore di carbonio senza saldatura, subordinatamente alle condizioni di servizio applicabili e alle specifiche di progetto.

Ispezione e test

Ogni tubo SA179 può essere ispezionato secondo ASTM A179/ASME SA179 e i requisiti dell'ordine di acquisto.

Ispezione chimica

• Analisi chimica del calore
• Analisi del prodotto, quando richiesto
• PMI, quando specificato

Prove meccaniche

• Prova di trazione
• Verifica del limite di snervamento
• Allungamento
• Prova di durezza

Test delle provette

• Prova di appiattimento
• Prova di svasatura
• Prova idrostatica
• Test elettrico non distruttivo

Controllo dimensionale

• Diametro esterno
• Spessore della parete
• Lunghezza
• Rettilineità
• Condizione della superficie

Documentazione

• Certificato di prova dei materiali
• Tracciabilità del numero di calore
• Certificato EN 10204 3.1
• Rapporto di ispezione
• Rapporto dimensionale
• Rapporto NDT, quando richiesto

Finitura superficiale e finale

Superficie

A seconda delle esigenze costruttive e del cliente, i tubi SA179 possono essere forniti con:

• Superficie trafilata a freddo
• Superficie luminosa
• Superficie pulita
• Superficie decapata, quando specificato

Fine Fine

• Estremità semplici
• Estremità tagliate
• Estremità ricoperte
• Preparazione finale personalizzata

La condizione finale può essere specificata in base ai requisiti di fabbricazione dello scambiatore di calore o del condensatore.

Controllo di qualità

Il controllo di qualità per i tubi SA179 si concentra sull'identificazione del materiale, sull'accuratezza dimensionale, sulle proprietà meccaniche e sull'integrità del tubo.

Il processo di produzione e ispezione può includere:

Ispezione delle materie prime → Verifica del numero di calore → Analisi chimica → Trafilatura a freddo → Trattamento termico → Ispezione dimensionale → Test meccanici → Test di appiattimento/svasatura → Test idrostatico o ET → Ispezione visiva → Documentazione finale
