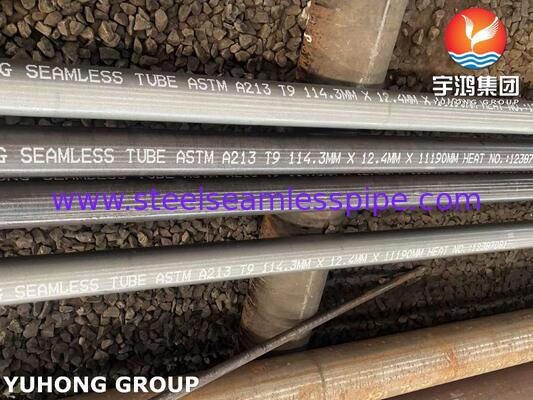

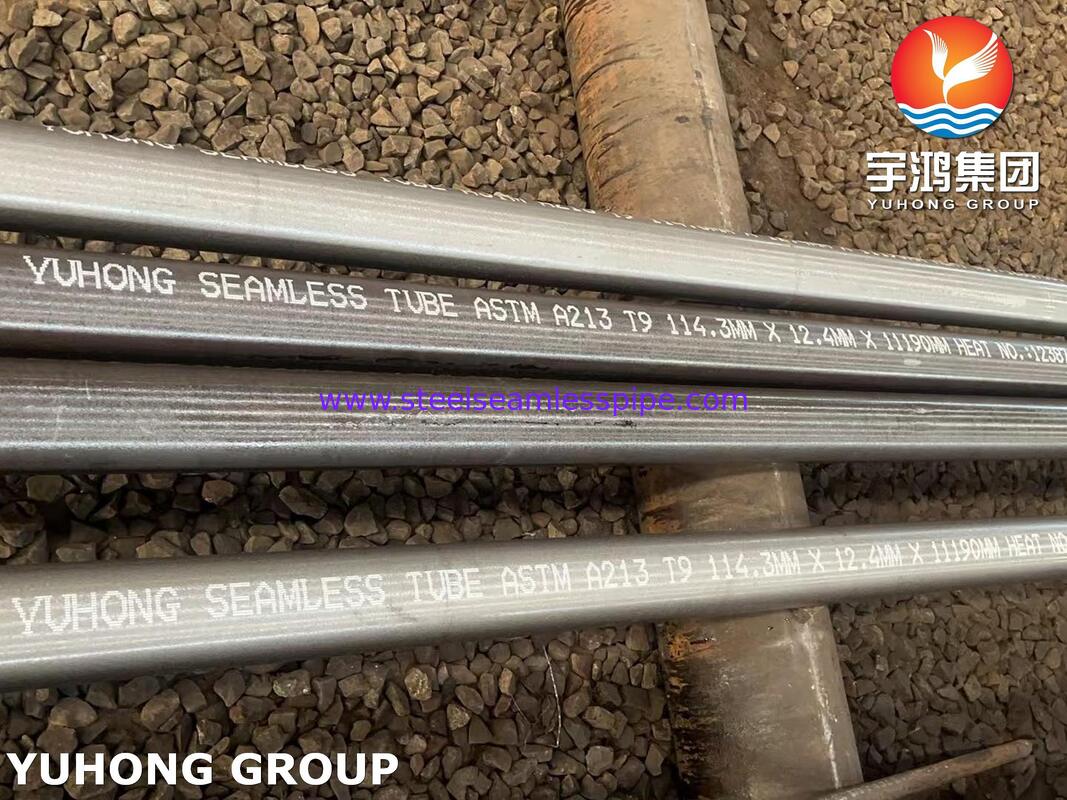

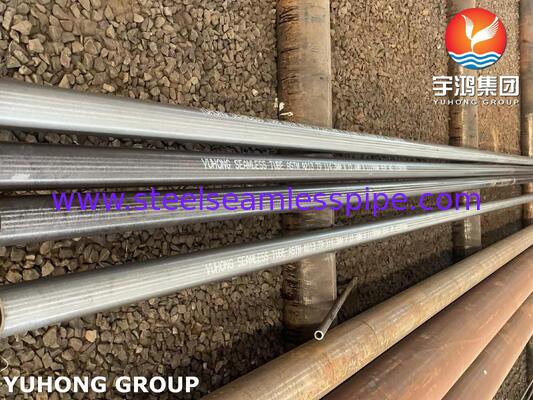

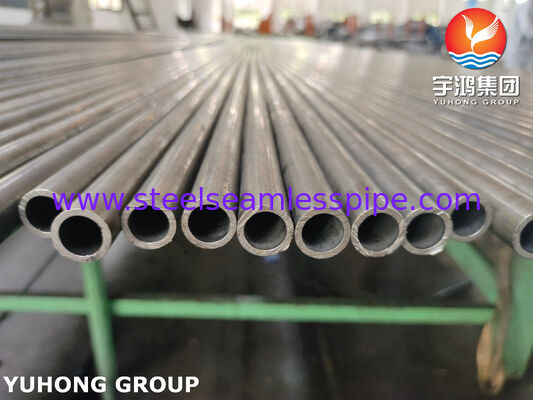

Tubi per caldaia ASTM A213 T9 per scambiatori di calore a fascio tubiero
Panoramica del prodotto
I tubi per caldaia ASTM A213 T9 sono tubi in acciaio legato ferritico senza saldatura specificamente progettati per l'uso ad alta temperatura in caldaie, surriscaldatori, riscaldatori e scambiatori di calore a fascio tubiero. Prodotti secondo le specifiche ASTM A213 / ASME SA213, i tubi T9 contengono elementi di lega di cromo e molibdeno, che forniscono un'eccellente resistenza all'ossidazione, alla fatica termica e alla corrosione ad alta temperatura.
Nelle applicazioni di scambiatori di calore a fascio tubiero, i tubi ASTM A213 T9 sono ampiamente utilizzati come componenti di trasferimento del calore dove le condizioni operative comportano temperature elevate, fluttuazioni di pressione e cicli termici impegnativi. La maggiore resistenza allo scorrimento e la resistenza alla corrosione del materiale lo rendono adatto per impianti petrolchimici, impianti di generazione di energia, unità di raffineria e sistemi di riscaldamento industriale.
Rispetto ai tubi convenzionali in acciaio al carbonio, i tubi in acciaio legato T9 offrono una maggiore durata in caso di esposizione prolungata a vapore ad alta temperatura e gas di combustione, contribuendo ad estendere la vita utile delle apparecchiature e a ridurre i requisiti di manutenzione.
Applicazioni principali
I tubi per caldaia ASTM A213 T9 sono comunemente utilizzati in:
- Scambiatori di calore a fascio tubiero
- Caldaie industriali
- Caldaie per il recupero del calore di scarto (WHRB)
- Surriscaldatori e riscaldatori
- Sistemi di generazione di vapore
- Scambiatori di calore per raffinerie
- Apparecchiature per la lavorazione petrolchimica
- Sistemi di recupero del calore per centrali elettriche
- Recipienti a pressione ad alta temperatura
I tubi sono particolarmente adatti per scambiatori di calore che gestiscono vapore ad alta pressione, gas caldi e fluidi di processo corrosivi.
Specifiche standard per tubi per caldaia ASTM A213 T9
| Articolo |
Specifica |
| Tipo di prodotto |
Tubi per caldaia e scambiatore di calore in acciaio legato senza saldatura |
| Grado del materiale |
ASTM A213 T9 / ASME SA213 T9 |
| Classificazione del materiale |
Acciaio legato ferritico |
| Processo di produzione |
Senza saldatura trafilato a freddo o finito a caldo |
| Superficie del tubo |
Finitura ricotto brillante, decapato o lucidato |
| Trattamento termico |
Ricottura completa, ricottura isoterma o normalizzato e temperato |
| Applicazione |
Servizio di scambiatore di calore e caldaia ad alta temperatura |
Intervallo di dimensioni comuni
I tubi ASTM A213 T9 possono essere prodotti secondo i requisiti del cliente. Le dimensioni tipiche includono:
Diametro esterno (OD)
Spessore della parete
Dimensioni comuni dei tubi per scambiatori di calore
| OD |
Spessore della parete |
| 12,7 mm |
1,2–2,0 mm |
| 15,88 mm |
1,5–2,5 mm |
| 19,05 mm |
1,5–3,0 mm |
| 25,4 mm |
2,0–4,0 mm |
| 31,75 mm |
2,5–5,0 mm |
| 38,1 mm |
3,0–6,0 mm |
| 44,5 mm |
3,0–6,5 mm |
| 50,8 mm |
3,5–8,0 mm |
| 63,5 mm |
4,0–10,0 mm |
| 76,2 mm |
5,0–12,7 mm |
Lunghezze standard
- Lunghezza singola casuale: 5.000–7.500 mm
- Lunghezza doppia casuale: 10.000–12.000 mm
- Lunghezze personalizzate disponibili in base ai requisiti di progettazione dello scambiatore di calore
Composizione chimica di ASTM A213 T9
| Elemento |
Composizione (%) |
| Carbonio (C) |
0,15 max |
| Manganese (Mn) |
0,30–0,60 |
| Fosforo (P) |
0,025 max |
| Zolfo (S) |
0,025 max |
| Silicio (Si) |
0,50 max |
| Cromo (Cr) |
8,00–10,00 |
| Molibdeno (Mo) |
0,90–1,10 |
Il contenuto di cromo fornisce una forte resistenza all'ossidazione, mentre il molibdeno migliora la resistenza ad alta temperatura e la resistenza alla deformazione per scorrimento.
Proprietà meccaniche dei tubi ASTM A213 T9
| Proprietà |
Requisito |
| Resistenza alla trazione |
≥ 415 MPa |
| Resistenza allo snervamento |
≥ 205 MPa |
| Allungamento |
≥ 30% |
| Durezza |
≤ 217 HBW / 80 HRB / 95 HRB |
I tubi ASTM A213 T9 mantengono prestazioni meccaniche affidabili durante il funzionamento continuo a temperature elevate, rendendoli adatti per ambienti impegnativi di scambiatori di calore.
Processo di produzione
I nostri tubi per caldaia ASTM A213 T9 sono prodotti attraverso processi di produzione senza saldatura controllati:
- Selezione di billette di acciaio legato di alta qualità
- Perforazione a caldo e formatura del tubo
- Trafilatura a freddo per dimensioni precise e migliore qualità superficiale
- Trattamento termico secondo i requisiti ASTM A213
- Raddrizzatura e finitura superficiale
- Ispezione di precisione prima della spedizione
Il controllo avanzato della produzione garantisce un'eccellente precisione dimensionale, uno spessore della parete uniforme e prestazioni affidabili in applicazioni ad alta pressione.
Metodi di ispezione e collaudo
Per garantire qualità e affidabilità, i tubi per caldaia ASTM A213 T9 sono sottoposti a test completi, tra cui:
Analisi chimica
- Test spettrometrici per verificare la composizione della lega
- Conferma del contenuto di cromo e molibdeno
Prove meccaniche
- Prove di trazione
- Prove di resistenza allo snervamento
- Prove di allungamento
- Prove di durezza
Test non distruttivi (NDT)
- Test a correnti parassite
- Test ultrasonici
- Test idrostatici
Ispezione dimensionale
- Misurazione del diametro esterno
- Ispezione dello spessore della parete
- Verifica della lunghezza
- Ispezione della rettilineità
Test aggiuntivi (secondo i requisiti del cliente)
- Test di appiattimento
- Test di svasatura
- Esame della dimensione del grano
- Test di corrosione intergranulare (se specificato)
Vantaggi dei tubi per scambiatori di calore ASTM A213 T9
- Eccellente resistenza all'ossidazione ad alta temperatura
- Superiore resistenza allo scorrimento rispetto ai tubi in acciaio al carbonio
- Buona resistenza ai cicli termici
- Capacità di servizio con vapore ad alta pressione
- Lunga vita operativa in ambienti impegnativi
- Prestazioni stabili nelle applicazioni di raffineria e centrali elettriche
- Adatto per progetti di scambiatori di calore personalizzati
Perché scegliere i tubi per caldaia ASTM A213 T9?
I tubi ASTM A213 T9 offrono una combinazione ottimizzata di resistenza, resistenza alla corrosione e stabilità termica per scambiatori di calore a fascio tubiero che operano in condizioni severe. La loro struttura in lega cromo-molibdeno consente loro di resistere a temperature elevate e ambienti di pressione in cui i tubi in acciaio convenzionali potrebbero subire un degrado prematuro.
Per produttori e operatori di caldaie, apparecchiature petrolchimiche e scambiatori di calore industriali, i tubi senza saldatura ASTM A213 T9 sono una soluzione affidabile per migliorare l'efficienza del trasferimento di calore, ridurre i tempi di inattività e garantire prestazioni a lungo termine delle apparecchiature.
