ASME U Stamp TEMA scambiatore di calore di classe R per raffinerie

ASME U Stamp TEMA scambiatore di calore di classe R per raffinerie

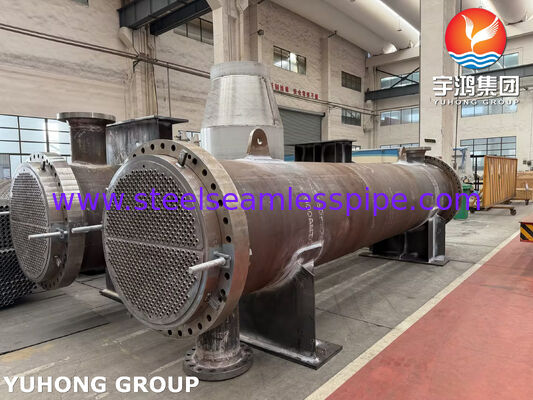

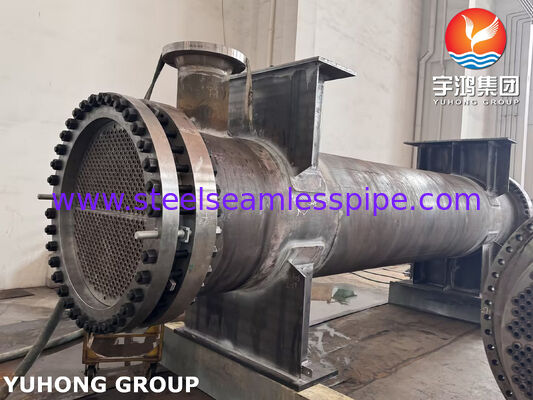

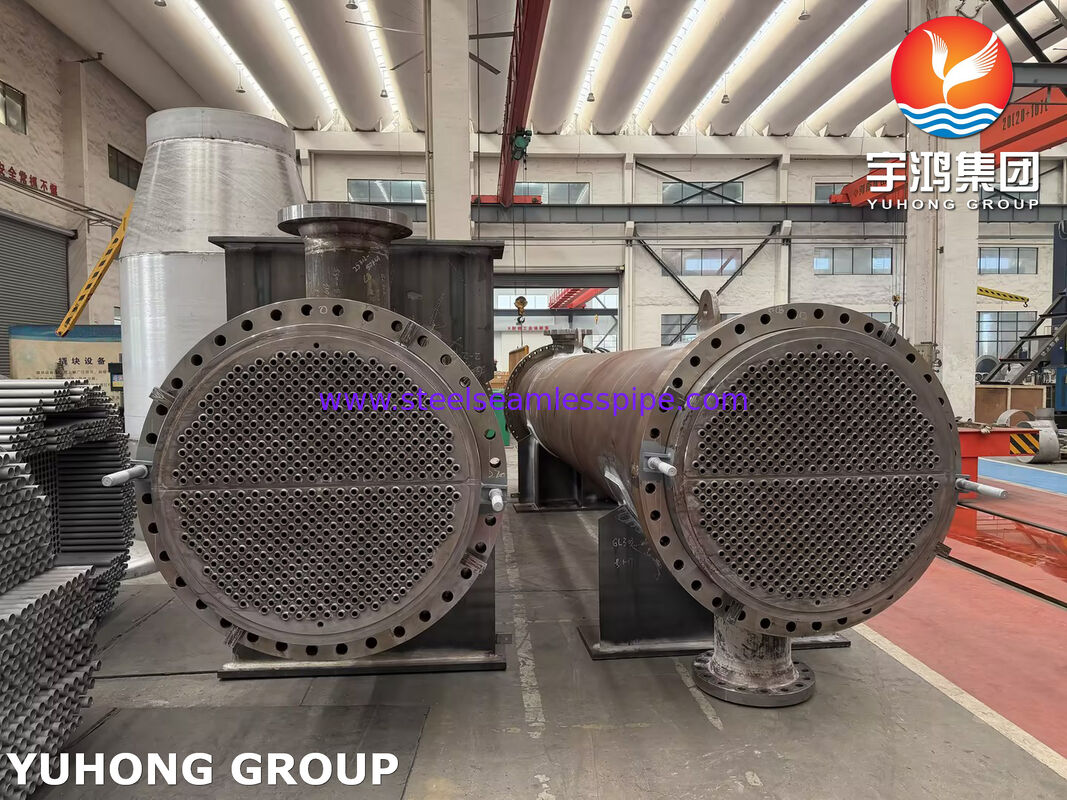

Il nostro scambiatore di calore ASME TEMA Classe R, progettato su misura, è stato meticolosamente fabbricato come componente di ricambio per applicazioni di raffinazione pesanti.specificamente valutato in base alla rigorosa specifica P-428302 Stage-1 Discharge Intercooler. progettato in assoluta conformità alla sezione VIII div.1, TEMA Classe R, e API-660, questo scambiatore di calore a testa galleggiante è strutturalmente e metallurgicamente ottimizzato per il servizio di idrogeno (H2 Service) sul lato della conchiglia,operando secondo rigorosi protocolli ambientali come PETROBRAS N-1704Esso funge da componente vitale nelle unità di idrotrattamento del gasolio (HDT) e nelle raffinerie petrochimiche a valle.

COMPONENTI CORE E SPECIFICAZIONI DEL MATERIALE

Per garantire il rischio zero di fragilità dell'idrogeno e di guasti catastrofici sotto stress termico, tutti i materiali seguono aggiornamenti strutturali avanzati:

• Tubi per scambiatori di calore: 236 pezzi di tubi in acciaio al carbonio senza saldatura SA-179.

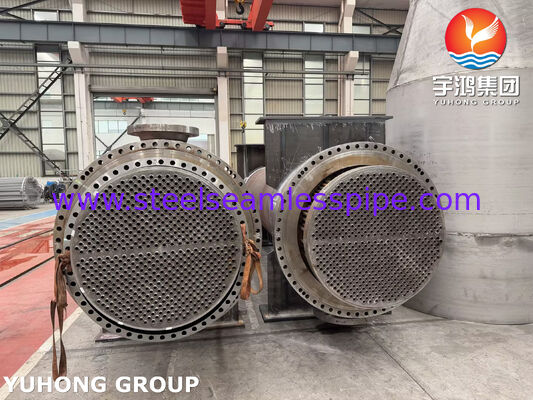

• Piastre di tubi (fissate e galleggianti): fabbricate in acciaio forgiato SA-266 Gr. 2, migliorando l'integrità della materia prima rispetto alle piastre di base SA-516 Gr. 70 per fornire una densità microstrutturale superiore nei pressi delle giunzioni.

• Baffle e piastre di supporto: lavorati con precisione in base all'ASTM A-36/SA-516 Gr. 60, con tolleranze di diametro esterno esatte ridotte rigorosamente in base alla tabella TEMA RCB-4.3 per garantire l'allineamento perfetto della conchiglia interna senza bypass flow.

• Leghe e spazzature: acciaio al carbonio/acciaio inossidabile ad alta resistenza costruito secondo gli standard di allineamento per una robusta rigidità del fascio.

• Accessori di manutenzione:Opzioni di sollevamento specializzate integrate e fori a filo in acciaio inossidabile di precisione sul foglio del tubo per aiutare l'estrazione di campo sicura durante i periodi di manutenzione della raffineria.

Tecnologia di base e vantaggi della produzione

• Saldatura ad idrogeno qualificata ASME: ogni giunto di ritenuta della pressione e ogni connessione tubo-tubo viene sottoposta a un'esecuzione di saldatura di elite regolata da una documentazione WPS/PQR qualificata.Le giunture dei tubi sono accuratamente espandute e saldate per stabilire un tenuto, barriera di tenuta impermeabile.

• TEMA RCB-4.3 Adesione alla tolleranza rigorosa: le distanze e i diametri di chiusura del deflettore sono controllati tramite giug/gauge di fabbricazione personalizzati per garantire l'allineamento assoluto,impedendo completamente il bypass del lato della conchiglia e garantendo l'efficienza termica di progettazione.

• Capacità di simulazione PWHT: i materiali sono trattati secondo protocolli avanzati di trattamento termico,compresa la simulazione del trattamento termico post-saldatura (PWHT simulato) secondo i requisiti PETROBRAS N-268/N-1704, garantendo il massimo alleviamento delle sollecitazioni nelle zone colpite dal calore.

• Integrazione dei binari scorrevoli: le barre scorrevoli per lavori pesanti sono configurate sul telaio di supporto per ridurre al minimo l'attrito,facilitare la regolare installazione scorrevole e i futuri ritiri di ispezione.

Controllo e collaudo rigorosi della qualità (Specifica QA/QC)

• Test non distruttivi al 100% (NDT): monitoraggio completo dell'ispezione, compreso il test radiografico (RT), il test ad ultrasuoni (UT), il test del penetrante liquido (PT),e prova di particelle magnetiche (MT) su tutte le zone di forgiatura ad alta tensione e sui percorsi di saldatura.

• Garanzia di tenuta tra tubi e fogli:Progressivi sistemi di registrazione elettronica del tubo di espansione, uniti a continui controlli di espansione (supportati da documentazione fotografica per ogni lotto di campione) per garantire l'integrità definitiva della giunzione.

• Databook completo: la consegna comprende un Technical Databook completamente rintracciabile timbrato da ispettori tecnici qualificati, contenente rapporti di prova dei materiali (MTR), registri di saldatura,Rapporti di allineamento dimensionale, e verifica NDT.

SOSTENZA alla logistica internazionale e al mercato dei target

• 6 mesi di conservazione senza protezione: l'insieme completo del fascio è confezionato utilizzando metodi di conservazione per il trasporto marittimo pesante.Le facce critiche dei tubi e le superfici di tenuta sono protette con rivestimenti antirruggine specializzati e guarnizioni protettive di alta durata, certificato per resistere a condizioni di stoccaggio all'aria aperta e non protette nei siti di progetto per un periodo minimo di 6 mesi.

• Global EPC Logistics & Documentation Compliance: piena esperienza nella gestione di logistiche internazionali complesse, tracciamento della documentazione e quadri di verifica.Forniamo un'imballaggio completo per l'esportazione, pianificazione del carico sui veicoli da trasporto e supporto alla conformità della documentazione nelle principali regioni del mondo, compresi i quadri normativi per le importazioni in Sud America, Medio Oriente,e Africa occidentale (elaborazione SONCAP/Formulario M).
