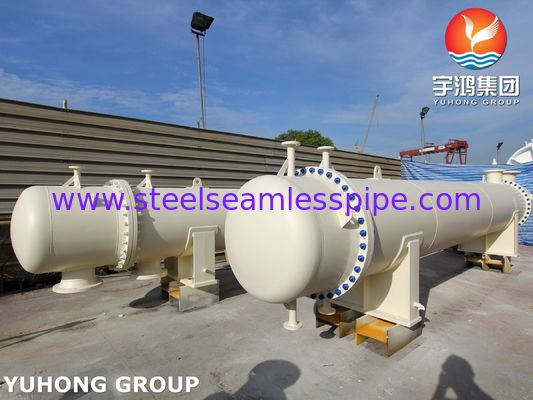

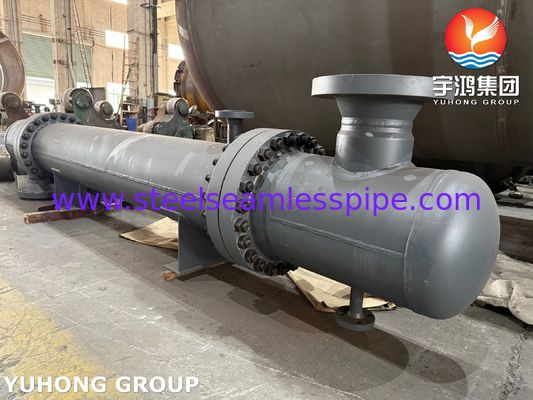

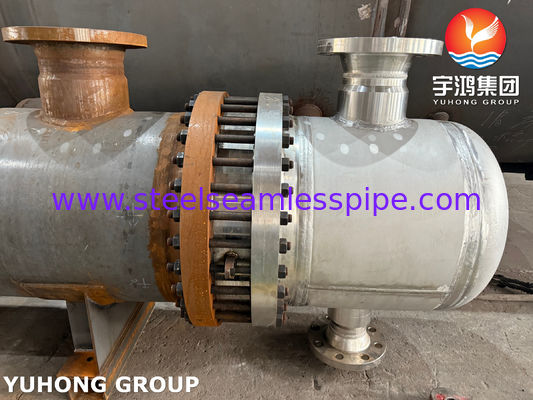

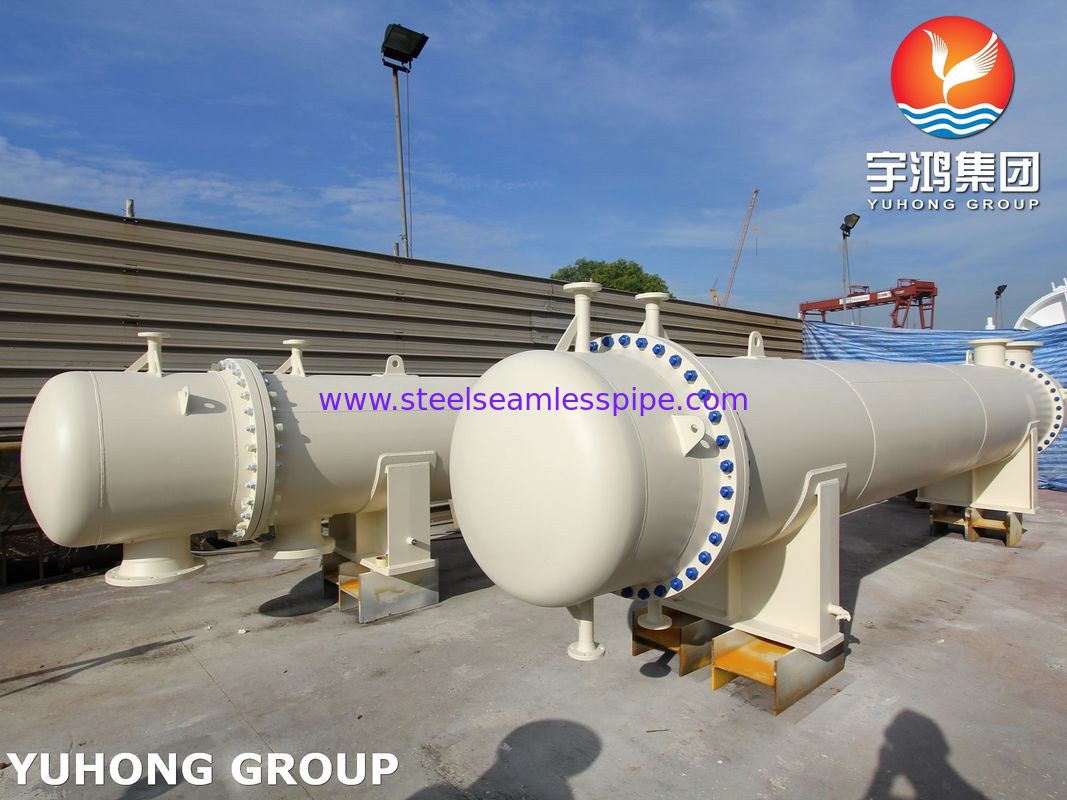

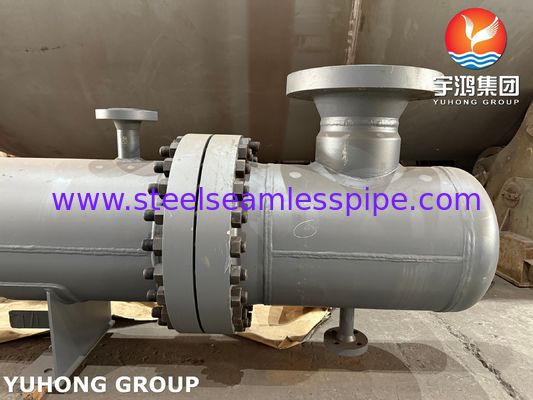

316L scambiatore di calore a testa galleggiante tipo AES ASME Sezione VIII Div. 1

Dettagli:

Luogo di origine:	Trasformazione chimica, raffinazione del petrolio, produzione di energia, prodotti farmaceutici, tra
Marca:	Floating Head Heat Exchanger
Certificazione:	ASME Section VIII, TEMA (Tubular Exchanger Manufacturers Association)
Numero di modello:	Tipo AES

Termini di pagamento e spedizione:

Imballaggi particolari:	Casse di legno standard o imballaggio personalizzato in base alle esigenze del cliente.
Tempi di consegna:	60-90 giorni
Capacità di alimentazione:	10 set/mese

Contatto

Tutti i prodotti

Tubo senza cuciture in acciaio inossidabile (290)

Tubo senza saldatura di acciaio inossidabile (277)

Tubo di acciaio inossidabile del duplex (127)

Metropolitana di acciaio inossidabile del duplex (29)

Tubo ad ago (107)

Tubo di pinna (631)

scambiatori di calore (17)

tubo dello scambiatore di calore (424)

Fusoli di tubi per scambiatori di calore (37)

Piastra tubiera dello scambiatore di calore (116)

deflettore dello scambiatore di calore (36)

Aria di raffreddamento (8)

Contenitore a pressione (4)

tubo saldato di acciaio inossidabile (57)

Metropolitana saldata dell'acciaio inossidabile (114)

Tubo della lega di nichel (261)

Metropolitana della lega di nichel (79)

Metropolitana della lega di rame (227)

Metropolitana dell'acciaio legato (184)

Metropolitana di titanio (10)

tubo temprato luminoso (153)

Metropolitana di caldaia (145)

montaggio d'acciaio (804)

Flangia d'acciaio (590)

Altri (391)

Parti di rivestimento (7)

Descrizione di prodotto dettagliata

Materiale:

Acciaio inossidabile 316L

Standard di progettazione:

ASME Sezione VIII, TEMA (Associazione dei fabbricanti di scambiatori tubolari)

Applicazioni:

Applicazioni

Norme di conformità:

ASME Sezione VIII Div. 1, Standard TEMA, PED (Direttiva sulle Attrezzature a Pressione),

Evidenziare:

316L scambiatore di calore a testa galleggiante

Scambiatore di calore a testa galleggiante ASME

316L scambiatore di calore a testa galleggiante tipo AES ASME Sezione VIII Div. 1

Il316L scambiatore di calore a testa galleggiante (tipo AES)è progettato perASME Sezione VIII Div., ideale perindustria chimica, raffinerie di petrolio, centrali elettriche, industria farmaceutica e alimentareSi occupa in modo efficienteattività di raffreddamento, riscaldamento e condensazionecon eccellenteresistenza alla corrosionee facile manutenzione per i sistemi ad alte prestazioni.

Elenco dei materiali dei componenti

Componente	Materiale	Altre note
Conchiglia	Acciaio inossidabile 316L	Resistente alla corrosione, adatto ad ambienti ad alta temperatura e chimici.
Fabbricazione di tubi	Acciaio inossidabile 316L	Elevata conduttività termica ed eccellente resistenza alla corrosione da buche e crepe.
Testa galleggiante	Acciaio inossidabile 316L	Consente una facile pulizia del fascio del tubo; resistente alla corrosione.
Fogli di tubi	Acciaio inossidabile 316L	Previene perdite tra il guscio e i lati del tubo; fornisce stabilità strutturale.
Fabbricazione in cui sono utilizzati i dispositivi di controllo della velocità	Acciaio inossidabile 316L	Garantisce una corretta distribuzione del flusso e sostiene i tubi.
Altri dispositivi	PTFE (politetrafluoroetilene) / grafite	Alta resistenza chimica e tenuta ad alte temperature e pressioni.
Cerniere e dadi	Acciaio inossidabile 316L o ASTM A193, grado B8	Alta resistenza meccanica e resistenza alla corrosione.
Flanghe	Acciaio inossidabile 316L	Fornisce connessioni forti e affidabili tra i componenti.
Nozzle (ingresso/uscita)	Acciaio inossidabile 316L	Garantisce un flusso regolare di fluidi dentro e fuori lo scambiatore di calore.

Elenco delle dimensioni dei componenti

Componente	Intervallo di dimensioni	Altre note
Diametro della conchiglia	200 mm ️ 2000 mm	Personalizzabile in base a specifiche esigenze di trasferimento di calore.
Diametro esterno del tubo (OD)	10 mm ️ 50 mm	Le dimensioni standard sono 19,05 mm, 25,4 mm e 38,1 mm.
Spessore della parete del tubo	0.5 mm 3 mm	Lo spessore dipende dalle esigenze di pressione e temperatura.
Lunghezza del tubo	1 m 12 m	Le lunghezze standard sono di 6 m e 12 m, ma sono disponibili lunghezze personalizzate.
Disponibilità della testa galleggiante	50 mm ¥ 300 mm	Consente una facile rimozione e pulizia del fascio del tubo.
Distanza di deflezione	100 mm 400 mm	Ottimizzato per la distribuzione del flusso e l'efficienza del trasferimento di calore.
Diametro dell'ugello	50 mm 600 mm	Dimensioni in base ai requisiti di portata e pressione del fluido.
Dimensioni della flange	Norme ASME B16.5	Disponibile per specifici livelli di pressione (classe 150, 300, 600, ecc.).

Esame richiesto

Nome della prova	Descrizione	Scopo
Prova idrostatica	Pressioni sul guscio e sui lati del tubo con acqua per verificare perdite o guasti strutturali.	Garantisce che lo scambiatore di calore possa gestire le pressioni di funzionamento.
Prova pneumatica	Pressione con aria o gas inerte per verificare le perdite in un ambiente asciutto.	Garantisce la sicurezza nei sistemi in cui le prove basate sull'acqua non sono idonee.
Test radiografici (RT)	Ispezione a raggi X delle saldature per individuare i difetti interni.	Garantisce la qualità della saldatura e l'integrità strutturale.
Test a ultrasuoni (UT)	Usa onde sonore ad alta frequenza per rilevare difetti di materiale o variazioni di spessore.	Garantisce che il materiale del tubo e del guscio soddisfi gli standard di spessore e qualità.
Prova di penetrazione dei coloranti (PT)	Applica un colorante per rilevare le crepe superficiali o i difetti delle saldature e di altri componenti.	Verifica l'integrità superficiale dei componenti critici.
Prova di composizione del materiale	Analisi spettrometrica per verificare la composizione chimica dei componenti in acciaio inossidabile 316L.	Garantisce la conformità alle norme dei materiali e ai requisiti di resistenza alla corrosione.
Prova di durezza	Misura la durezza del materiale 316L per confermare le proprietà meccaniche.	Garantisce che il materiale sia adatto alle condizioni di pressione e temperatura.
Prova di perdita	Prova con elio o azoto per rilevare micro perdite nel sistema.	Garantisce una sigillatura completa per applicazioni ad alte prestazioni.

Applicazioni per settore

Industria	Applicazione
Trasformazione chimica	Scambiatori di calore per raffreddare, riscaldare o condensare fluidi chimici.
Petrolio e gas	scambiatori di calore per raffinerie per raffreddamento del greggio, separazione dei gas e distillazione.
Generazione di energia	Condensatori di vapore e riscaldatori di acqua di alimentazione nelle centrali termiche e nucleari.
Prodotti farmaceutici	Controllo della temperatura per la produzione di farmaci, la fermentazione e la lavorazione sterile.
Alimenti e bevande	Sistemi di pastorizzazione, raffreddamento e riscaldamento per la produzione di alimenti e bevande.
Marittimo e offshore	Sistemi di raffreddamento per motori di navi, olio combustibile e lubrificanti.

Applicazioni in apparecchiature specifiche

Nome dell'apparecchiatura	Funzione dello scambiatore di calore
Reattore chimico	Controlla la temperatura delle reazioni chimiche trasferendo calore dentro o fuori il reattore.
Unità di distillazione di petrolio greggio	Precalda il greggio e raffredda i distillati separati.
Condensatore di vapore	Converte il vapore di scarico delle turbine in acqua da riutilizzare.
Evaporatore	Facilita l'evaporazione dei liquidi nelle industrie alimentari e chimiche.
Caldaio del compressore d'aria	raffredda l'aria compressa per ridurre la temperatura e l'umidità.
Riscaldatore ad olio lubrificante	Mantenere la temperatura dell'olio lubrificante nei motori e nei cambio.

316L scambiatore di calore a testa galleggiante tipo AES ASME Sezione VIII Div. 1 0
