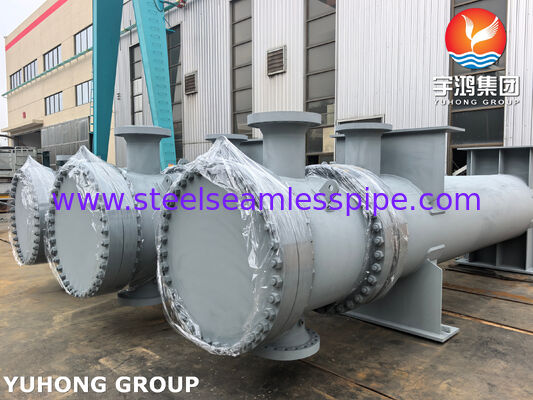

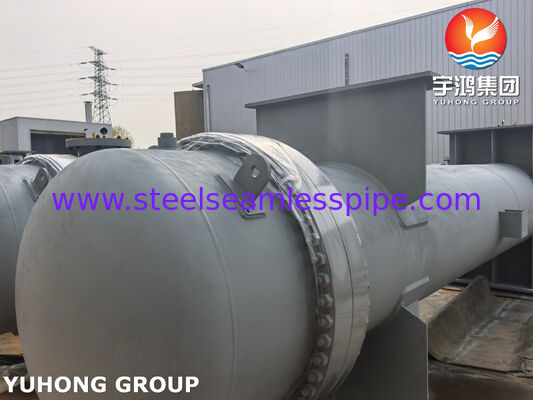

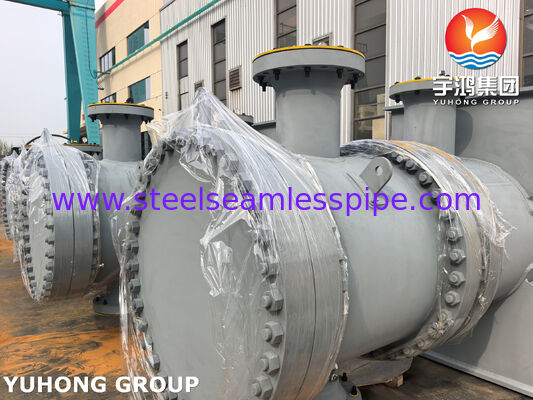

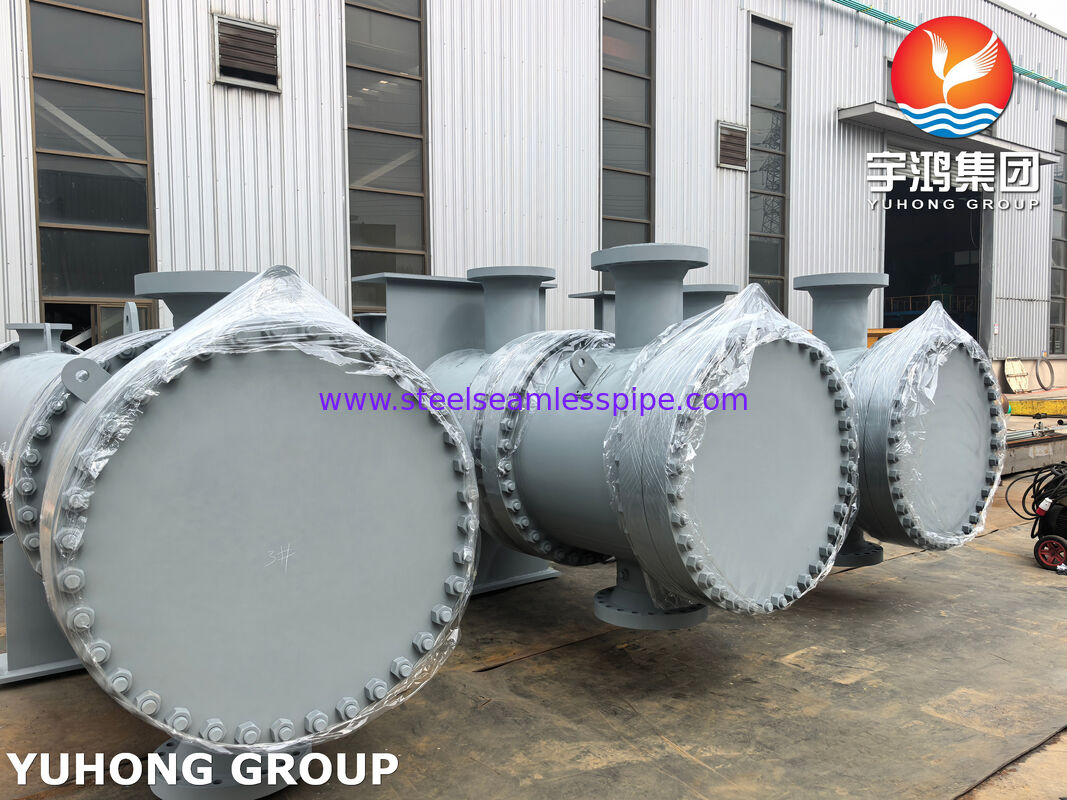

Scambiatore di calore a fascio tubiero TEMA ASME, certificato NBR per intercooler
1.Panoramica
Questa apparecchiatura è un intercooler a fascio tubiero ad alta efficienza progettato e prodotto in stretta conformità con gli standard TEMA (Tubular Exchanger Manufacturers Association). Viene utilizzato principalmente nei sistemi di compressione multistadio (come compressori d'aria o compressori di gas di processo) per raffreddare i gas tra gli stadi di compressione, massimizzando così l'efficienza volumetrica e minimizzando il consumo energetico.
Con la doppia certificazione ASME (American Society of Mechanical Engineers) e NBR/NR-13 (standard nazionali brasiliani), questo scambiatore di calore soddisfa i più elevati standard internazionali di sicurezza e qualità, rendendolo pienamente conforme all'implementazione sia nei mercati globali che nei rigorosi siti industriali brasiliani.
2.Codici di progettazione e certificazioni
Progettazione termica e meccanica: TEMA Classe R, C o B (ottimizzata in base al mezzo e alla gravità del processo).
Codice del recipiente a pressione: ASME Sezione VIII, Divisione 1 (con certificazione ufficiale U Stamp).
Conformità brasiliana: pienamente conforme alla NR-13 e agli standard NBR pertinenti, inclusi calcoli meccanici localizzati, convalida dell'idrotest e requisiti della targhetta identificativa.
Qualifiche di saldatura: ASME Sezione IX e AWS.
3.Caratteristiche strutturali e vantaggi principali
Configurazioni TEMA ottimizzate: * Disponibile nei design a piastra tubiera fissa (ad es. AEL, BEM) per un ingombro compatto e un buon rapporto costo-efficacia.
Disponibili in design a pacco rimovibile/testa flottante (ad es. AES, AET) per facilitare la pulizia meccanica e l'ispezione quando si tratta di fluidi incrostanti.
Fasci di tubi ad alte prestazioni: dotati di tubi senza saldatura ad alta conduttività termica. È possibile integrare tubi opzionali a alette basse o tubi corrugati per migliorare sostanzialmente il coefficiente di trasferimento di calore lato gas.
Sigillatura affidabile e resistenza alla corrosione: i tubi sono uniti alle piastre tubiere tramite saldatura ad alta resistenza ed espansione, eliminando completamente il rischio di contaminazione incrociata tra il gas e l'acqua di raffreddamento.
Separazione integrata dell'umidità: come intercooler, il recipiente è dotato di deflettori posizionati strategicamente e uscite di scarico della condensa dedicate per catturare e rimuovere in modo efficiente l'umidità precipitata durante il processo di raffreddamento del gas.
4. Garanzia di qualità e documentazione (libro dati)
Al momento della consegna, verrà fornito un registro completo dei dati di garanzia della qualità, che include:
Modulo ASME U-1 (rapporto dati del produttore per recipienti a pressione).
Certificato di conformità NR-13 / NBR firmato da un presunto professionista legale brasiliano registrato (PH - Profissional Habilitado).
Rapporti sui test dei materiali (MTR) per tutte le parti che mantengono la pressione.
Specifiche delle procedure di saldatura (WPS), registrazioni delle qualifiche delle procedure (PQR) e qualifiche delle prestazioni dei saldatori (WPQ).
Rapporti NDT (radiografia, ultrasuoni, coloranti penetranti) e certificati di test idrostatici.
