Tubi ad aletta seghettata ASTM A213 TP304
Panoramica del prodotto
I tubi ad aletta seghettata ASTM A213 TP304 sono componenti premium per il trasferimento di calore progettati per massimizzare le prestazioni termiche in applicazioni industriali esigenti. Realizzati utilizzando tubi in acciaio inossidabile senza saldatura ASTM A213 TP304 come materiale di base, questi tubi alettati incorporano alette dentellate avvolte elicoidalmente e saldate in continuo che migliorano significativamente l'efficienza del trasferimento di calore riducendo al tempo stesso la tendenza alle incrostazioni.
Il design delle alette seghettate crea turbolenza controllata nel flusso di gas, migliorando i coefficienti di trasferimento del calore e consentendo un recupero di energia termica più efficiente rispetto alle tradizionali configurazioni ad alette solide. Combinati con l'eccellente resistenza alla corrosione e alla resistenza all'ossidazione dell'acciaio inossidabile TP304, questi tubi sono ampiamente utilizzati in scambiatori di calore, economizzatori, scambiatori di calore raffreddati ad aria, sistemi di recupero del calore di scarto, impianti petrolchimici e impianti di produzione di energia.
I tubi ad aletta seghettata ASTM A213 TP304 forniscono un eccellente equilibrio tra resistenza alla corrosione, resistenza meccanica, efficienza termica e affidabilità operativa a lungo termine in ambienti a temperatura sia moderata che elevata.
Caratteristiche principali
- Prodotto con tubi in acciaio inossidabile senza saldatura ASTM A213 TP304
- Design con pinna seghettata avvolta elicoidale e saldata in continuo
- Prestazioni di trasferimento del calore migliorate attraverso una maggiore turbolenza
- Ottima resistenza alla corrosione atmosferica e di processo
- Resistenza superiore all'ossidazione a temperature elevate
- Incrostazioni ridotte e pulizia più semplice rispetto ai design con pinne semplici
- Caduta di pressione inferiore rispetto a molte configurazioni di alette convenzionali
- Adatto per flussi di gas corrosivi e ambienti umidi
- Lunga durata con requisiti minimi di manutenzione
Applicazioni tipiche
Scambiatori di calore
- Scambiatori di calore a fascio tubiero
- Scambiatori di calore gas-liquido
- Recuperatori di calore di processo
Generazione di energia
- Economizzatori di caldaia
- Generatori di vapore a recupero di calore (HRSG)
- Sistemi di recupero del calore di scarto
Industria petrolchimica
- Riscaldatori di processo di raffineria
- Sistemi di raffreddamento petrolchimici
- Impianti di trattamento del gas
Impianti di processo industriale
- Unità di trattamento chimico
- Piante fertilizzanti
- Impianti di lavorazione alimentare
- Sistemi di produzione farmaceutica
Vantaggi del design delle alette seghettate
A differenza delle alette solide convenzionali, le alette seghettate contengono segmenti tagliati con precisione lungo il bordo della pinna. Queste interruzioni nella struttura delle alette creano turbolenze localizzate che distruggono continuamente lo strato limite termico che circonda il tubo.
I vantaggi includono:
- Coefficienti di trasferimento termico più elevati
- Miglioramento dell'efficienza termica
- Ridotto accumulo di polvere
- Migliori prestazioni in ambienti con gas sporchi
- Maggiore resistenza alle incrostazioni
- Costi operativi inferiori
- Tassi di recupero energetico migliorati
Processo di produzione
I tubi ad aletta seghettata ASTM A213 TP304 sono prodotti avvolgendo elicoidalmente strisce di alette seghettate in acciaio inossidabile attorno a un tubo base TP304. La radice dell'aletta è saldata continuamente alla superficie del tubo utilizzando la tecnologia di saldatura a resistenza ad alta frequenza, garantendo un'eccellente conduttività termica e integrità meccanica.
Il processo produttivo prevede:
- Legame metallurgico continuo
- Geometria uniforme delle alette
- Spaziatura costante delle alette
- Elevata stabilità strutturale
- Eccellenti prestazioni di trasferimento del calore
Gamma di dimensioni standard
Le seguenti dimensioni rappresentano le capacità di produzione comuni. Possono essere fornite configurazioni personalizzate in base ai requisiti di progettazione termica.
| Parametro |
Gamma standard |
| Diametro esterno del tubo base |
19,05 mm – 63,5 mm (3/4" – 2-1/2") |
| Spessore della parete del tubo base |
1,2 mm – 6,0 mm |
| Lunghezza del tubo |
Fino a 25.000 mm |
| Altezza della pinna |
8 mm – 25 mm |
| Spessore delle pinne |
0,3 mm – 1,2 mm |
| Passo della pinna |
3 FPI – 12 FPI |
| Diametro complessivo del tubo alettato |
Fino a 120 mm |
| Materiale della pinna |
TP304, TP304L, TP316, TP316L o lega specificata |
Composizione chimica ASTM A213 TP304
| Elemento |
Composizione (%) |
| Carbonio (C) |
≤ 0,08 |
| Manganese (Mn) |
≤ 2,00 |
| Fosforo (P) |
≤ 0,045 |
| Zolfo (S) |
≤ 0,030 |
| Silicio (Si) |
≤ 1,00 |
| Cromo (Cr) |
18:00 – 20:00 |
| Nichel (Ni) |
8.00 – 11.00 |
| Azoto (N) |
≤ 0,10 |
La composizione chimica è conforme ai requisiti ASTM A213 TP304.
Proprietà meccaniche ASTM A213 TP304
| Proprietà |
Valore minimo |
| Resistenza alla trazione |
515 MPa (75 ksi) |
| Limite di snervamento (compensazione dello 0,2%) |
205 MPa (30 ksi) |
| Allungamento |
35% |
| Durezza |
≤ 90 HRB (tipico) |
| Modulo di elasticità |
Circa 193 GPa |
Le proprietà meccaniche si applicano al materiale del tubo base TP304.
Ispezione e test
Ogni tubo ad aletta seghettata ASTM A213 TP304 può essere ispezionato in base alle specifiche di progetto e ai requisiti di qualità internazionali.
Verifica dei materiali
- Revisione della certificazione delle materie prime
- Identificazione positiva del materiale (PMI)
- Analisi chimica allo spettrometro
Controllo dimensionale

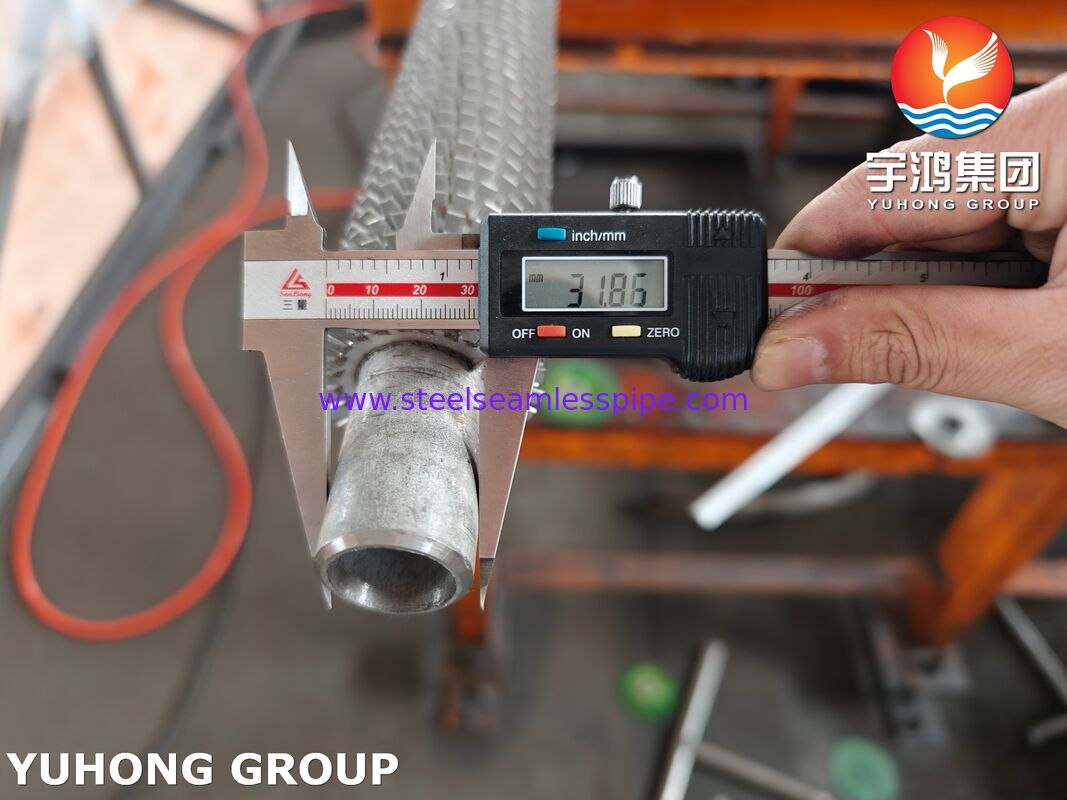

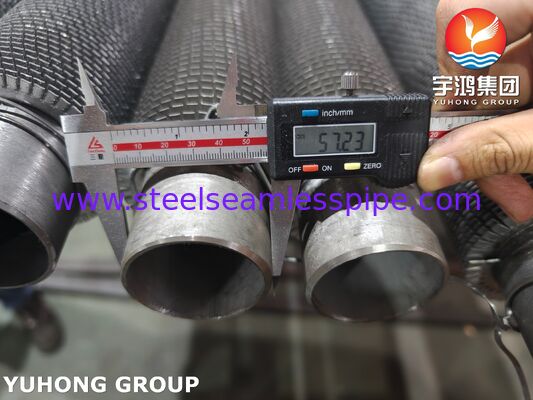

- Misurazione del diametro esterno del tubo
- Verifica dello spessore delle pareti
- Ispezione della lunghezza del tubo

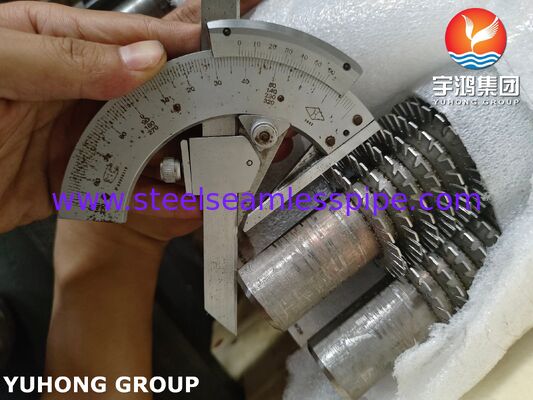

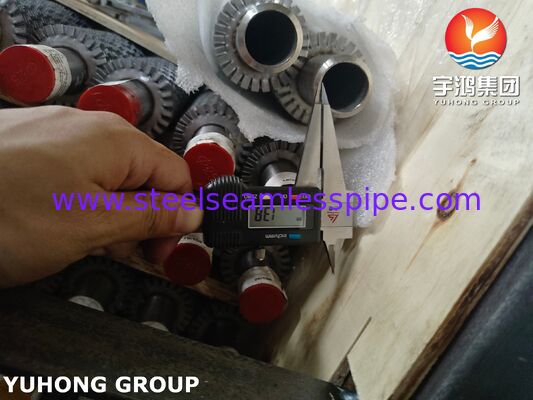

- Misurazione dell'altezza della pinna
- Verifica del passo delle alette
- Ispezione complessiva del diametro alettato
Prove meccaniche
- Prove di trazione
- Test di durezza
- Prova di appiattimento
- Prova di svasatura
Controlli non distruttivi (NDT)
- Test delle correnti parassite (ECT)
- Test ad ultrasuoni (UT)
- Test con liquidi penetranti (PT)
- Ispezione visiva
Esame della qualità della saldatura
- Ispezione delle saldature tra alette e tubi
- Verifica continua della saldatura
- Test di integrità dei legami
Test di pressione
- Test idrostatico
- Collaudo pneumatico su richiesta
Vantaggi dei tubi ad aletta seghettata ASTM A213 TP304
Eccellente resistenza alla corrosione
L'acciaio inossidabile TP304 offre un'eccezionale resistenza all'ossidazione, all'umidità, alla corrosione atmosferica e a molti processi industriali.
Maggiore efficienza di trasferimento del calore
La geometria delle alette seghettate interrompe gli strati limite e migliora le prestazioni termiche rispetto ai design delle alette semplici.
Rischio di incrostazioni ridotto
I bordi delle alette segmentati riducono al minimo l'accumulo di polvere e migliorano le caratteristiche autopulenti nelle applicazioni lato gas.
Affidabilità a lungo termine
La struttura saldata continua garantisce un forte fissaggio delle pinne e prestazioni affidabili in condizioni di ciclo termico.
Costi operativi inferiori
Una migliore efficienza del recupero del calore contribuisce a ridurre il consumo di carburante e a migliorare le prestazioni complessive dell’impianto.
Standard di qualità
La produzione e l'ispezione possono essere eseguite in conformità con:
- ASTM A213
- ASME SA213
- ASME Sezione I e VIII
- Requisiti TEMA
- Norme EN 10216
- Specifiche tecniche del cliente
- Requisiti di ispezione di terze parti
Le ispezioni di terze parti disponibili includono:
- SGS
- TÜV
- Bureau Veritas (BV)
- DNV
- ABS
- Registro del Lloyd
Perché scegliere i tubi ad aletta seghettata ASTM A213 TP304?
I tubi ad aletta seghettata ASTM A213 TP304 forniscono una soluzione altamente efficiente per i sistemi di trasferimento di calore industriali che richiedono resistenza alla corrosione, prestazioni termiche migliorate e stabilità operativa a lungo termine. La loro geometria avanzata delle alette seghettate migliora il recupero del calore riducendo al minimo le incrostazioni, rendendoli ideali per scambiatori di calore, economizzatori, raffreddatori ad aria e sistemi di recupero del calore di scarto che operano in ambienti industriali esigenti. Combinando la comprovata durabilità dell'acciaio inossidabile TP304 con la tecnologia delle alette ottimizzata, questi tubi offrono efficienza, affidabilità e valore del ciclo di vita superiori per le moderne industrie energetiche e di processo.
