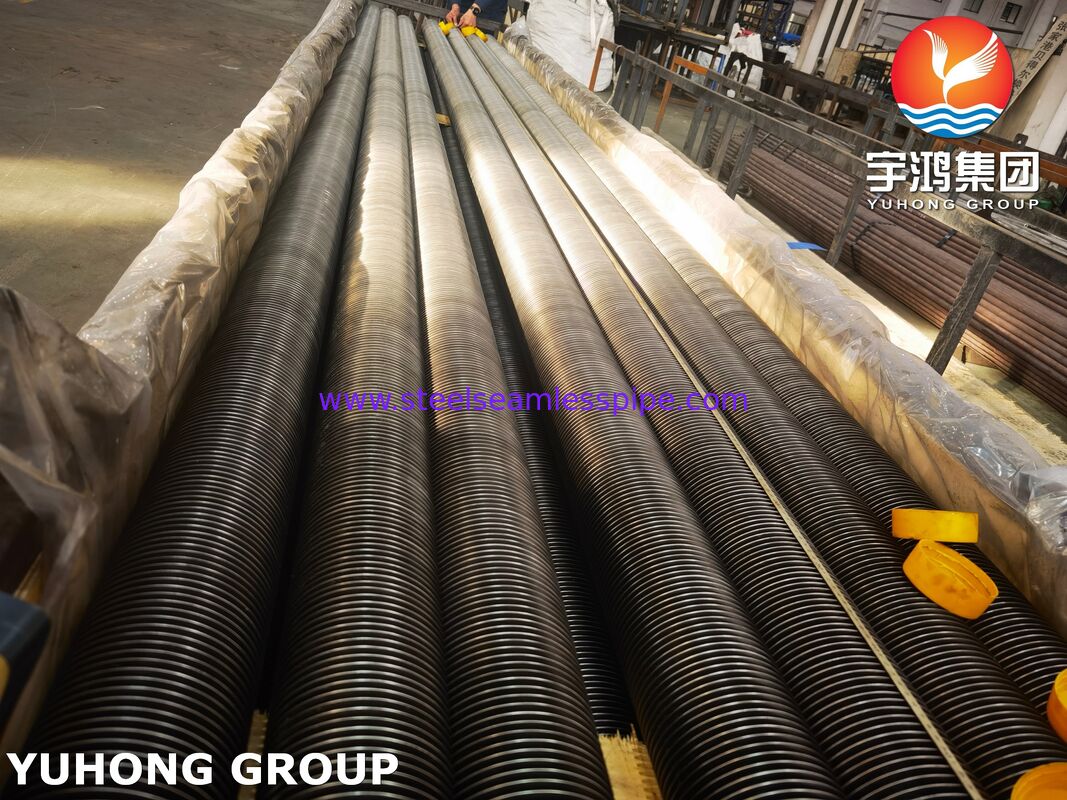

Tubi alettati saldati ad alta frequenza ASTM A106 Gr.B per scambiatori di calore
Panoramica del prodotto
I tubi alettati saldati ad alta frequenza (HFW) ASTM A106 grado B sono componenti avanzati per il trasferimento di calore progettati per massimizzare le prestazioni termiche in scambiatori di calore industriali, scambiatori di calore raffreddati ad aria, economizzatori, unità di recupero del calore di scarto, caldaie e apparecchiature per il trattamento petrolchimico. Realizzati saldando continuamente alette elicoidali sulla superficie esterna di tubi in acciaio al carbonio senza saldatura utilizzando la tecnologia di resistenza elettrica ad alta frequenza, questi tubi alettati forniscono un forte legame metallurgico tra l'aletta e il tubo base, con conseguente efficienza di trasferimento del calore superiore e affidabilità operativa a lungo termine.
Il processo di saldatura ad alta frequenza crea un'interfaccia aletta-tubo continua e completamente incollata che riduce al minimo la resistenza termica e garantisce un'eccellente conduzione del calore. Rispetto ai tubi alettati legati meccanicamente, i tubi alettati HFW offrono una maggiore resistenza meccanica, maggiore resistenza ai cicli termici e prestazioni migliorate in condizioni operative impegnative.
Caratteristiche principali
- Legame metallurgico continuo tra aletta e tubo
- Eccellente efficienza di trasferimento del calore
- Elevata integrità meccanica e durata
- Adatto per applicazioni a temperature elevate
- Ridotta resistenza al contatto termico
- Eccellente resistenza alle vibrazioni
- Lunga durata con manutenzione minima
- Disponibile con configurazioni di pinne solide o seghettate
- Dimensioni personalizzabili per soddisfare le specifiche del progetto
Processo di produzione
I tubi alettati saldati ad alta frequenza vengono prodotti avvolgendo elicoidalmente una striscia di aletta in acciaio attorno al tubo di base applicando corrente elettrica ad alta frequenza alla radice dell'aletta. Il calore generato crea una fusione localizzata, producendo una saldatura continua lungo l'intera superficie di contatto aletta-tubo. Questo processo garantisce la massima efficienza di trasferimento del calore e stabilità meccanica senza influenzare in modo significativo le proprietà del tubo base.
Applicazioni tipiche
- Economizzatori di caldaia
- Generatori di vapore a recupero di calore (HRSG)
- Sistemi di recupero del calore di scarto
- Impianti petrolchimici
- Raffinerie di petrolio
- Impianti di trattamento del gas naturale
- Impianti di produzione di energia
- Forni Industriali
- Riscaldatori di processo
- Attrezzature per il trattamento chimico
Intervallo di dimensioni comuni
Dimensioni del tubo base
| Parametro |
Gamma tipica |
| Diametro esterno del tubo |
19,05 mm – 63,5 mm (3/4" – 2-1/2") |
| Spessore della parete |
2,0 mm – 8,0 mm |
| Lunghezza del tubo |
Fino a 24.000 mm |
| Materiale |
ASTM A106 Gr.B Acciaio al carbonio senza saldatura |
Specifiche delle pinne
| Parametro |
Gamma tipica |
| Altezza della pinna |
8 mm – 25 mm |
| Spessore delle pinne |
0,8 mm – 2,0 mm |
| Passo della pinna |
3 mm – 12 mm |
| Densità delle pinne |
2 – 8 FPI |
| Tipo di pinna |
Solido o seghettato |
Tipicamente varia da 35 mm a 110 mm a seconda della geometria della pinna.
Sono disponibili dimensioni personalizzate in base alle esigenze del cliente e alle specifiche del progetto.
Composizione chimica ASTM A106 grado B
| Elemento |
Composizione (%) |
| Carbonio (C) |
Massimo 0,30 |
| Manganese (Mn) |
0,29 – 1,06 |
| Fosforo (P) |
Massimo 0,035 |
| Zolfo (S) |
Massimo 0,035 |
| Silicio (Si) |
Min 0,10 |
| Rame (Cu)* |
Massimo 0,40 |
| Nichel (Ni)* |
Massimo 0,40 |
| Cromo (Cr)* |
Massimo 0,40 |
| Molibdeno (Mo)* |
Massimo 0,15 |
| Vanadio (V)* |
Massimo 0,08 |
*Elementi residui in conformità ai requisiti ASTM A106.
Proprietà meccaniche
| Proprietà |
Valore minimo |
| Resistenza alla trazione |
415 MPa (60 ksi) |
| Forza di snervamento |
240 MPa (35 ksi) |
| Allungamento |
20% |
| Durezza |
Come specificato da ASTM A106 |
| Capacità idrostatica |
Secondo i requisiti ASTM A106 |
Queste proprietà meccaniche forniscono resistenza e affidabilità eccellenti per le applicazioni di scambiatori di calore che operano in condizioni di fluttuazioni di pressione e temperatura.
Ispezione e test
Per garantire qualità e prestazioni costanti, ogni lotto di tubi alettati saldati ad alta frequenza ASTM A106 Gr.B è sottoposto a ispezioni e test completi.
Controllo dimensionale

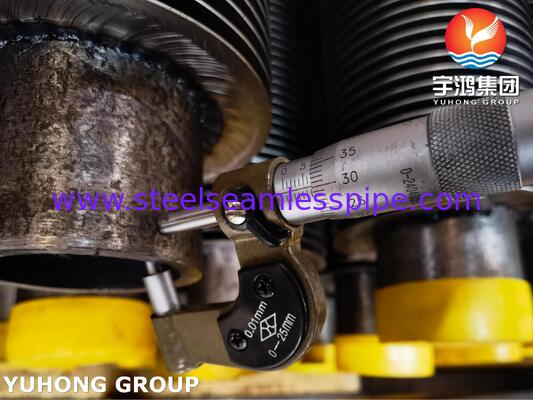

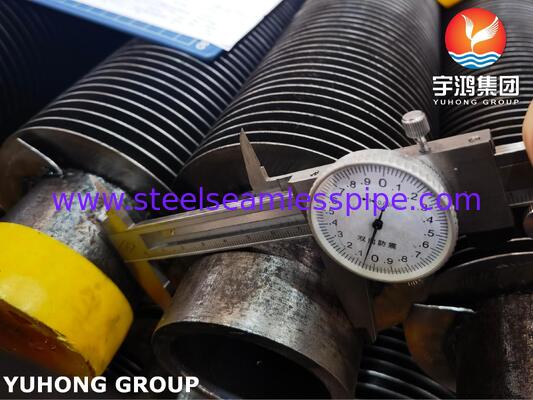

- Misurazione del diametro esterno del tubo
- Verifica dello spessore delle pareti

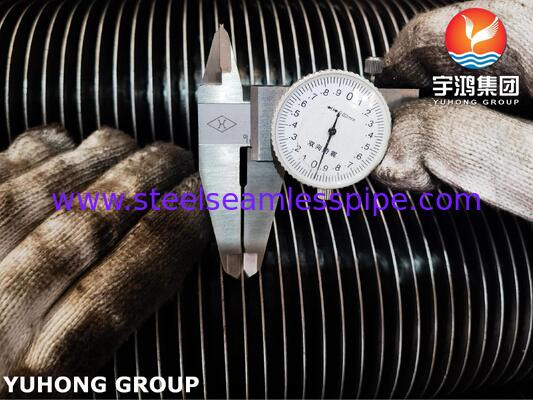

- Ispezione dell'altezza delle pinne
- Verifica del passo delle alette
- Misurazione della rettilineità
- Verifica della lunghezza
Ispezione della qualità della saldatura
- Esame visivo della saldatura
- Ispezione continua dell'integrità della saldatura
- Valutazione del legame aletta-tubo
- Verifica del profilo di saldatura
Controlli non distruttivi (NDT)
- Test delle correnti parassite (ECT)
- Test ad ultrasuoni (UT)
- Ispezione con particelle magnetiche (MPI)
- Test con liquidi penetranti (PT) quando richiesto
Prove meccaniche
- Prova di trazione
- Prova di appiattimento
- Prova di svasatura
- Prova di piegatura (se specificato)
Test di pressione
- Prova di pressione idrostatica
- Test di tenuta pneumatica (opzionale)
Verifica dei materiali
- Identificazione positiva del materiale (PMI)
- Analisi chimica
- Verifica delle proprietà meccaniche
- Revisione del certificato di prova del mulino
Vantaggi dei tubi alettati ASTM A106 Gr.B HFW
Prestazioni di trasferimento del calore migliorate
La maggiore superficie esterna migliora significativamente l'efficienza del trasferimento di calore, consentendo progetti di scambiatori di calore più compatti ed efficienti dal punto di vista energetico.
Forte legame tra aletta e tubo
Il processo di saldatura ad alta frequenza crea una connessione metallurgica permanente che resiste alla separazione delle alette durante l'espansione termica e le vibrazioni.
Costi operativi ridotti
Le prestazioni termiche migliorate riducono il consumo energetico e migliorano l’efficienza complessiva del sistema.
Affidabilità a lungo termine
La struttura in acciaio al carbonio combinata con alette saldate continue garantisce un'eccellente durata in ambienti industriali esigenti.
Opzioni di progettazione flessibili
Disponibili in un'ampia gamma di dimensioni e configurazioni di alette per soddisfare i vari requisiti di progettazione termica.
Condizioni di fornitura disponibili
- Estremità del tubo scoperte
- Opzione pinna seghettata
- Finitura zincata a caldo (opzionale)
- Rivestimento protettivo disponibile
- Preparazione finale personalizzata
- Esportazione di imballaggi idonei alla navigazione
Documentazione
Ogni spedizione può essere fornita con:
- EN 10204 3.1 Certificato di prova dei materiali
- Rapporto sulla composizione chimica
- Rapporto di prova meccanica
- Rapporto di prova idrostatica
- Rapporto di ispezione NDT
- Rapporto di controllo dimensionale
- Packing List e documentazione commerciale
I tubi alettati saldati ad alta frequenza ASTM A106 Gr.B sono una soluzione ideale per gli scambiatori di calore industriali che richiedono elevata efficienza termica, resistenza meccanica e prestazioni affidabili a lungo termine nelle industrie di produzione di energia, raffinazione, petrolchimica e di processo.
